可3D打印人形击剑竞技机器人结构设计

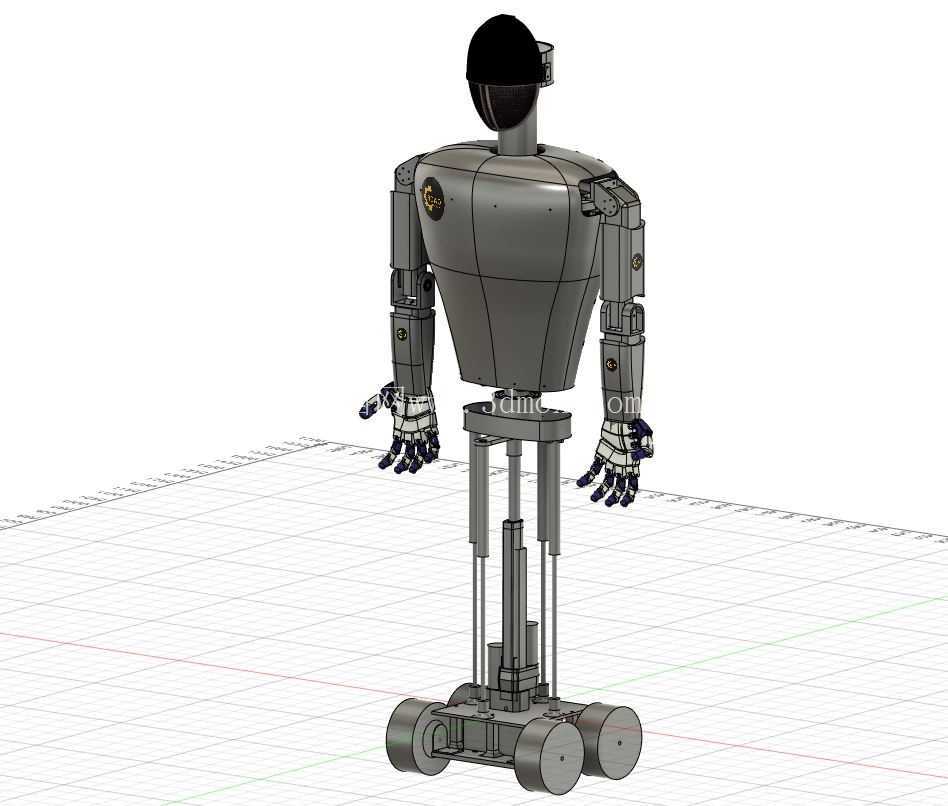

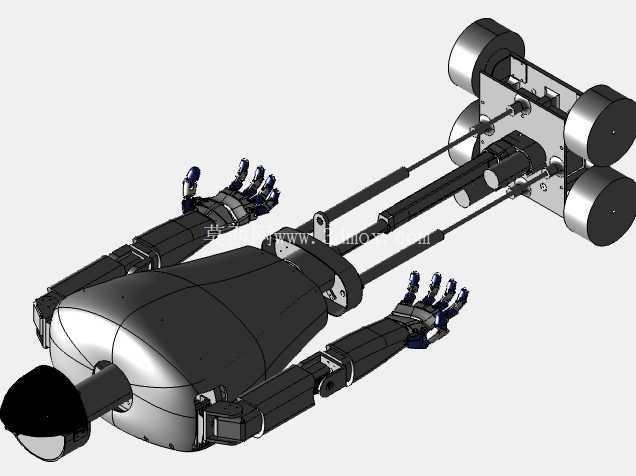

这款轮式人形击剑竞技机器人的结构设计，核心围绕教育实训、科技展陈、桌面级收藏三大场景展开，整体采用模块化拆分思路，所有结构件均适配FDM与光固化3D打印工艺的成型边界，无需额外复杂工装即可完成组装。从结构布局来看，整机采用轮式移动底盘替代传统双足步行结构，底盘部分采用双轮差速驱动布局，搭配底部辅助支撑轮，既降低了运动控制的复杂度，也保证了击剑动作过程中的整机稳定性，底盘安装孔位预留了标准舵机与控制板的固定位，可直接适配常规开源硬件控制方案，底盘整体宽度控制在220mm以内，长度180mm，高度方向从底盘安装面到躯干连接法兰的距离为280mm，满足桌面级摆放与小范围竞技演示的空间要求。

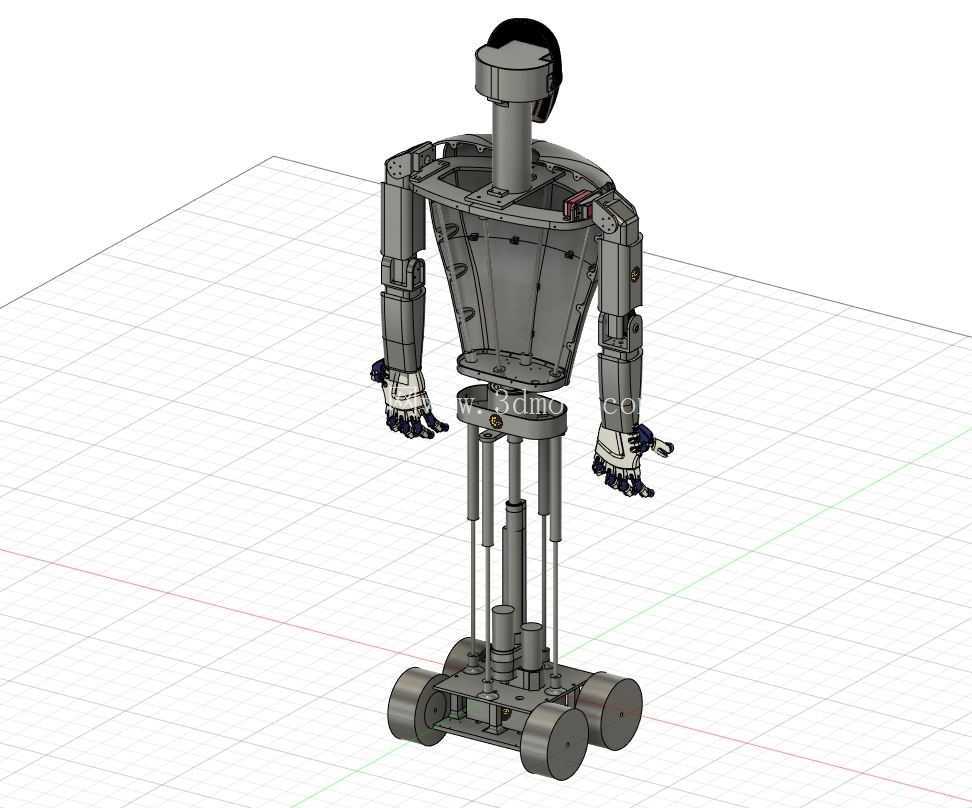

躯干部分采用一体化曲面壳体设计，壳体壁厚统一设置为2mm，所有加强筋均布置在壳体内部，既保证了外观的整体性，也避免了3D打印过程中出现大面积悬垂结构，躯干内部预留了电池、主控板、接线端子的安装腔体，腔体内部设置了多组M3螺纹柱安装位，可根据不同的控制方案灵活调整元器件布局，躯干与肩部、腰部的连接均采用标准法兰接口，法兰面设置了定位销孔，装配时可快速定位，无需反复调整对位。

上肢结构完全参照人类击剑运动的肢体活动范围设计，肩部采用3自由度关节配置，可实现大臂的抬升、外展、旋转动作，肘关节采用单自由度转动结构，腕部设置2自由度调整结构，可适配不同类型的击剑器械安装，所有关节的转动副均采用轴孔配合加限位凸台的设计，既保证了转动的顺畅度，也通过机械硬限位避免了关节超程损坏内部走线，手指部分采用分段式铰接结构，每根手指设置3个转动关节，可实现握持器械的动作，指节部分做了圆角过渡处理，避免3D打印后出现应力集中断裂的问题，单臂完全展开后的最大长度为320mm，肩部关节的最大负载能力设计为500g，可满足常规轻质击剑器械的握持需求。

头部结构采用单自由度转动设计，可实现左右120度的转动范围，头部面罩部分采用镂空网格结构，既还原了击剑面罩的外观特征，也减轻了头部整体重量，降低颈部舵机的负载，颈部与躯干的连接采用快拆结构，拆卸后可直接对内部的接线与舵机进行维护，无需完全拆解躯干壳体。

从3D打印适配性来看，所有拆分后的零部件最大尺寸均控制在200*200*200mm以内，可适配绝大多数桌面级3D打印机的成型尺寸，零件之间的装配间隙预留0.2mm，既保证了装配的顺畅度，也避免了间隙过大导致的结构松动，所有需要相对运动的配合面均做了表面减阻设计，无需额外添加轴承即可实现顺畅转动，对于受力较大的关节连接位置，专门设计了金属轴套的安装位，可根据使用需求加装铜套提升耐磨性能。

在实际应用层面，面向教育实训场景时，这套结构可作为机械结构设计、3D打印工艺、机器人运动控制的综合实训载体，学生可直接在现有结构基础上调整关节参数、更换驱动部件、优化控制逻辑，无需从零开始进行整体结构设计；面向科技展陈场景时，整机金属质感的外观设计搭配流畅的击剑动作，可作为互动展项吸引观众参与，结构的稳定性可满足长时间连续运行的要求；面向个人收藏场景时，拆分式的结构设计降低了打印门槛，爱好者可自行调整配色、更换细节部件，打造个性化的收藏模型。

在安装边界方面，整机完全组装后的总高度为720mm，底盘最大外接圆直径为240mm，运行过程中上肢完全展开后的最大横向宽度为680mm，布置演示场地时仅需预留1000*1000mm的平整台面即可满足两台机器人对竞技的空间需求，整机总重量控制在3.5kg以内，移动底盘的最大移动速度设计为0.3m/s，既保证了竞技过程中的动作流畅度，也避免了速度过快导致的碰撞损坏问题。所有电气走线均通过关节内部的中空结构布置，外部无裸露线材，既提升了外观的整洁度，也避免了运动过程中线材被拉扯损坏的问题，躯干背部设置了可开启的检修盖板，无需完全拆解整机即可完成电池更换、接线调试等常规维护操作。
