集装箱货箱自动码垛装箱输送系统设计

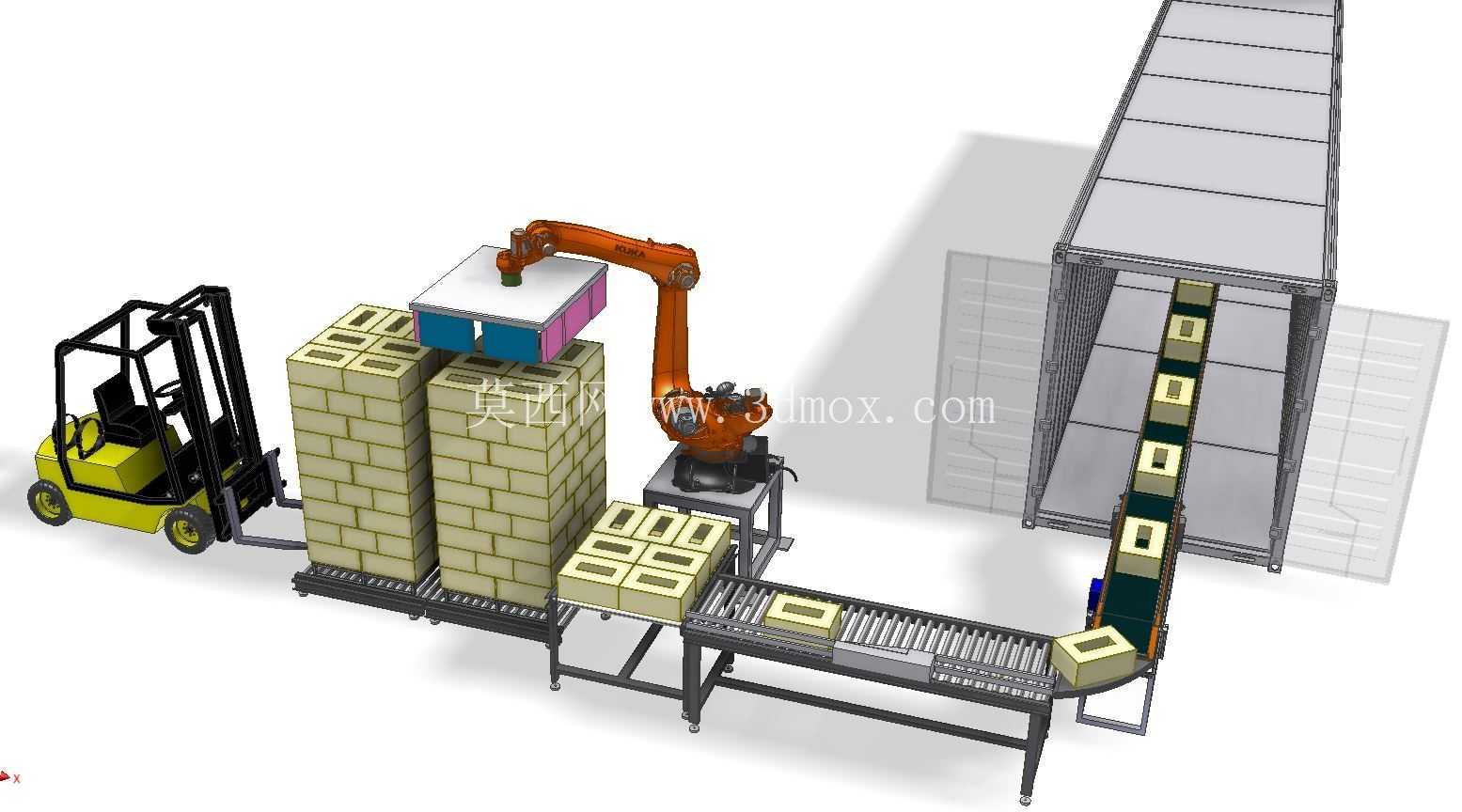

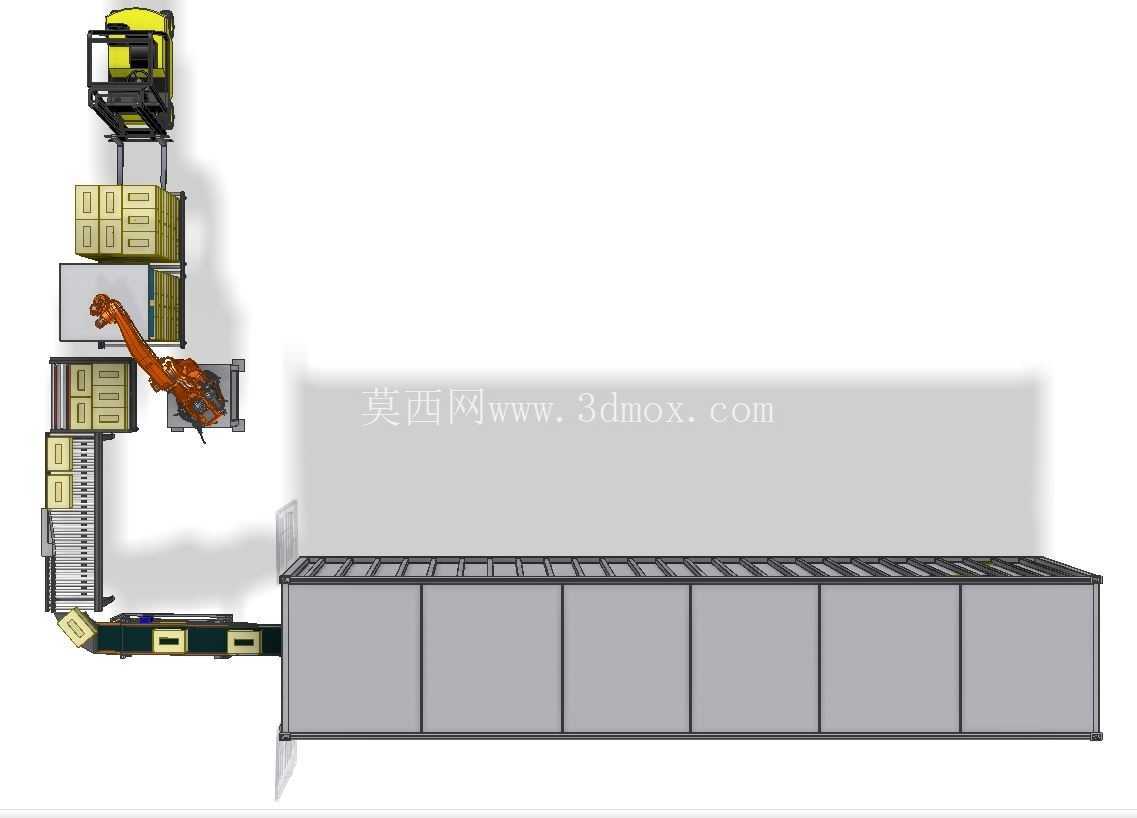

　　这套系统针对仓储物流环节中标准箱装货物的集装箱装车作业痛点设计，解决传统人工装箱效率低、劳动强度大、码垛规整度差的问题，适配常规20尺、40尺标准海运集装箱的内部作业空间，可直接对接仓库出库输送线，完成从托盘拆垛、输送到集装箱内逐层码放的全流程作业。整套设备的布局沿集装箱入口方向纵向排布，靠近仓库侧预留叉车作业位，可直接承接叉车转运的整垛标准箱货物，无需额外设置暂存缓存台，减少场地占用面积。拆垛工位采用六轴工业机器人作为执行端，臂展覆盖整垛货物的取放范围，末端配备适配标准纸箱尺寸的真空吸盘夹具，可根据箱重调整吸盘吸附组数，避免搬运过程中箱体脱落。

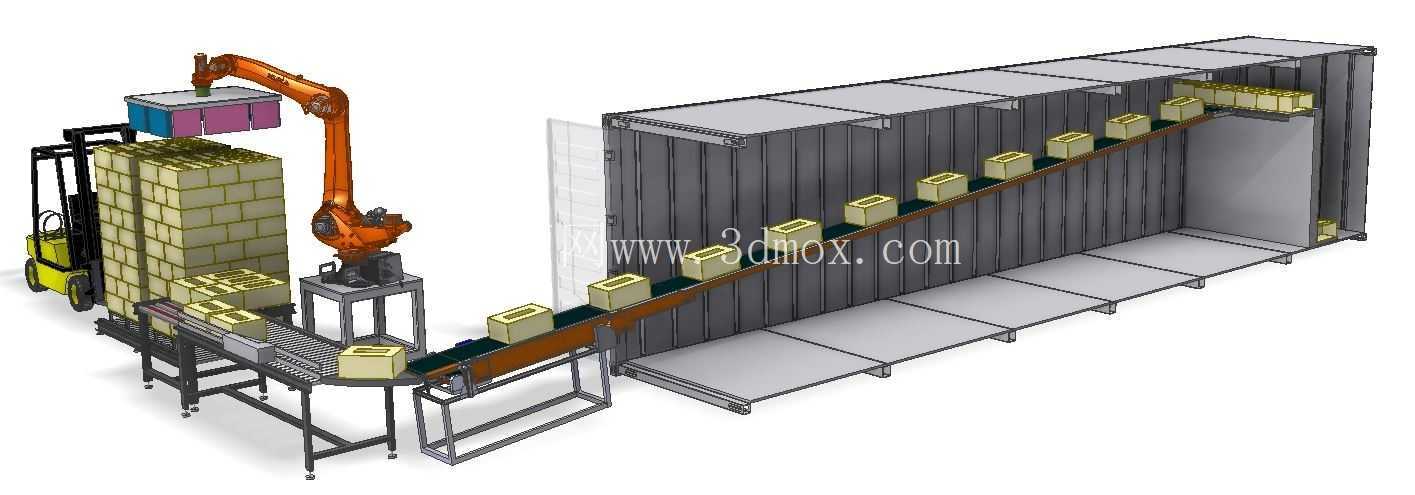

　　机器人安装在固定式加高基座上，基座高度匹配托盘货物的最高码垛层，保证机器人在全行程范围内无需大幅调整大臂角度即可完成最上层与最下层箱体的取放，减少单箱作业的动作节拍。拆垛后的箱体直接进入衔接的辊筒输送线，输送线采用分段式模块化设计，每段配备独立的动力驱动单元，可根据箱体输送的拥堵情况自动调整运行速度，避免箱体之间发生挤压碰撞。输送线靠近集装箱入口段设置90度转向机构，采用皮带顶升转向结构，转向过程平稳无冲击，可将箱体精准送入伸入集装箱内部的爬坡输送段。

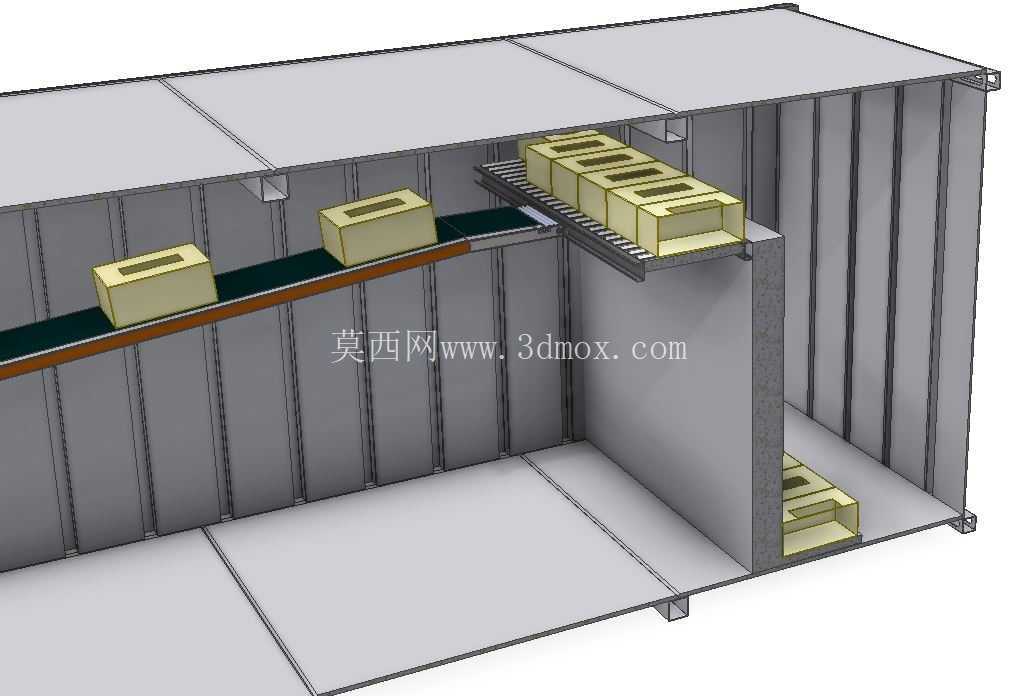

　　爬坡输送段采用可伸缩式结构设计，可根据集装箱内码垛作业的推进进度逐步向内延伸，无需人工频繁调整输送线位置，输送段的两侧设置可调节导向栏，可根据不同规格的箱体尺寸调整栏板间距，保证箱体输送过程中不发生偏移。集装箱内部的码垛末端同样采用小型输送机构配合推板结构，可将输送到位的箱体按照预设的码垛排布方式逐层摆放，每层码放完成后自动调整抬升高度，适配下一层的码垛作业需求。整套系统的安装边界充分考虑标准集装箱的内部尺寸限制，伸入集装箱内的所有结构件宽度均小于集装箱内门宽度，高度低于集装箱内部净高，作业过程中不会与集装箱内壁、顶部发生剐蹭。

　　地面安装部分的固定工位采用膨胀螺栓与硬化地面连接，输送线的支撑脚配备高度调节结构，可适配仓库地面与集装箱底板之间的高度差，保证输送面全程平顺无台阶。设计过程中对各工位的动作节拍做了匹配核算，拆垛机器人的单箱取放节拍与输送线的运行速度、集装箱内码垛机构的摆放速度保持一致，避免出现物料堆积或工位等待的情况，整套系统的单小时作业效率可匹配常规物流仓库的出库节拍，替代3-4名人工的重复装箱作业。各运动部件的行程范围均做了限位设计，机器人的作业范围设置软限位与硬限位双重保护，输送线的各段衔接处设置防卡料检测传感器，当出现箱体偏移卡滞时可自动停机报警，减少设备故障停机时间。夹具部分的设计充分考虑不同规格箱体的兼容性，吸盘的安装位置预留长条形调节孔，可根据箱体的长宽尺寸调整吸盘的吸附位置，保证吸附力作用在箱体的重心位置，避免搬运过程中箱体倾斜掉落。
