光伏板自动往复式清洁作业装置

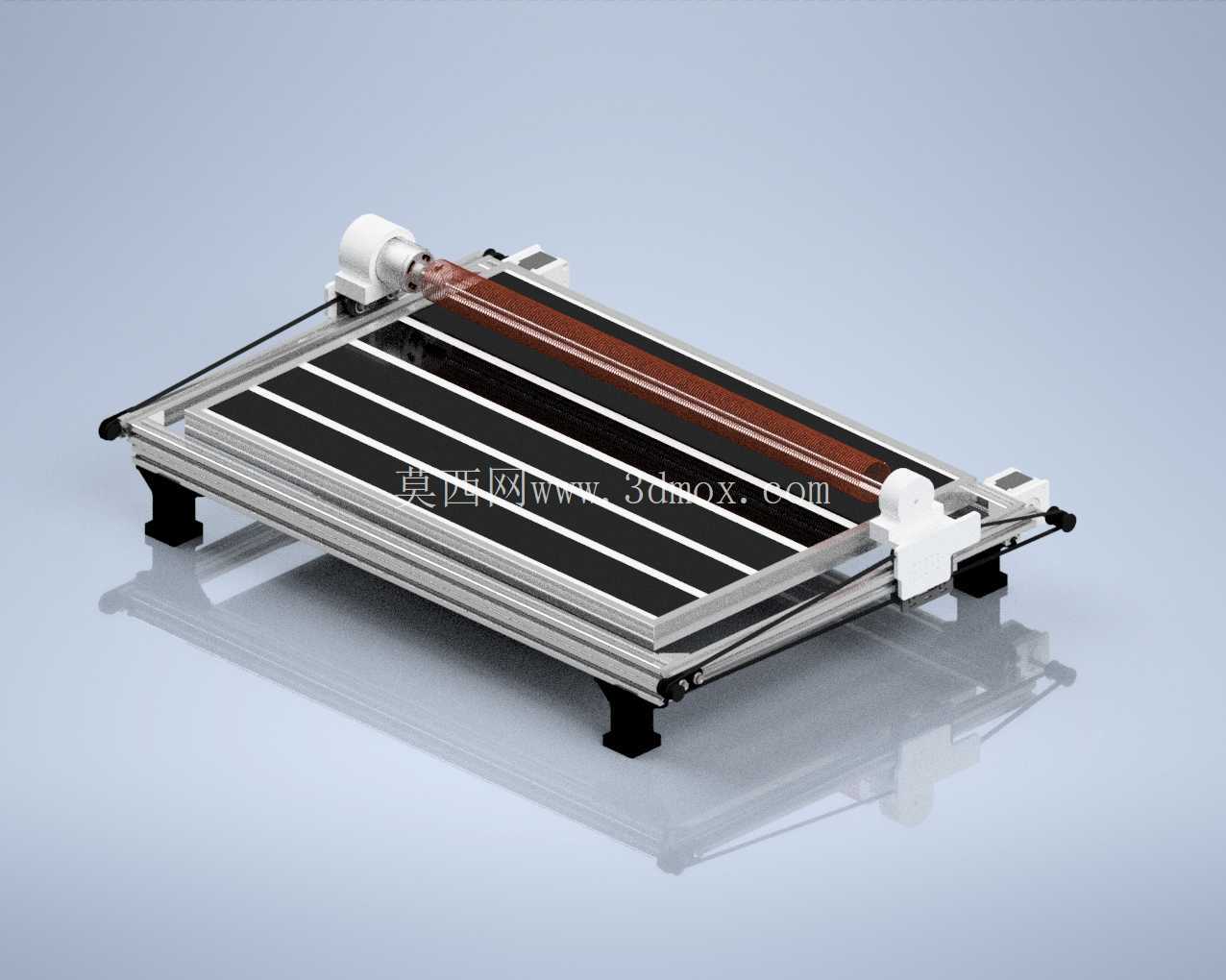

　　这套清洁装置主要面向分布式光伏电站、户用光伏阵列、工商业屋顶光伏场景的日常板面清洁需求，解决积灰、落叶、鸟粪等附着遮挡导致的发电效率折损问题，尤其适配西北多沙尘、南方多梅雨积垢区域的光伏板日常运维作业，替代传统人工持杆擦洗、高压水枪冲洗的低效作业模式，减少人工踩踏造成的板面隐裂风险。从结构设计逻辑来看，整套装置依托光伏板自身的铝型材边框作为安装基准，底部设置四组可调式支撑脚座，支撑脚采用防滑橡胶垫接触面，可适配30mm-45mm厚度的常规晶硅光伏板边框，安装时无需在光伏板表面打孔，通过侧边夹持结构固定在边框外侧，不会破坏光伏板原有封装结构，也不会遮挡板面受光区域。

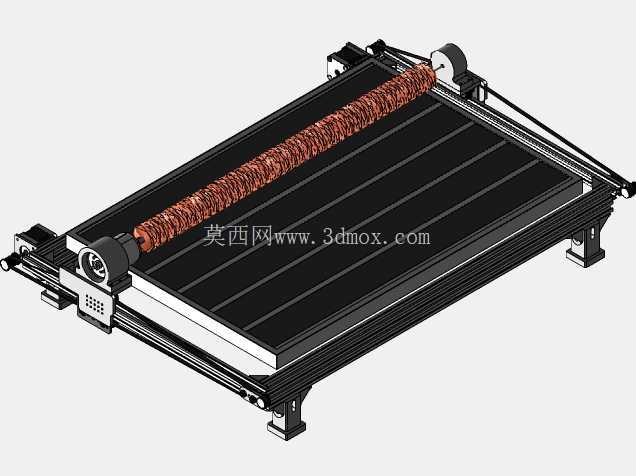

　　横向跨距可根据单块光伏板的宽度做无级调节，适配主流的1640mm992mm、1956mm992mm等常规尺寸的60片、72片晶硅组件，单套装置覆盖单块光伏板的全幅清洁范围，相邻光伏板之间可通过联动杆实现多板同步驱动，降低整列布置的硬件成本。清洁执行端采用横跨板面的辊刷加刮条组合结构，辊刷选用尼龙磨料丝材质，丝径控制在0.15mm，既保证对板面浮灰、干燥积尘的刷除能力，又不会划伤光伏板表面的钢化玻璃层，刮条采用耐候性三元乙丙橡胶材质，贴合板面的角度设置为75度，在辊刷松动积尘后，可将残留的水渍、泥垢沿板面坡度刮至下边缘排出，避免清洁后残留水痕形成新的积灰附着点。

　　驱动部分采用两端同步的往复传动结构，一端布置驱动电机配合同步带传动，另一端设置张紧导向轮，保证清洁横梁在整个行程中运行平稳，不会出现偏斜卡滞，运行速度设置为0.2m/s，单次全幅清洁行程耗时控制在10s以内，可根据板面脏污程度设置往复次数，日常浮灰清洁单次单行程即可完成，重污垢场景可设置3-5次往复清洁。装置的供电可直接从光伏组件的输出端取电，搭配低压控制模块，无需额外布设供电线路，控制部分支持定时启动、光感联动启动，可设置在凌晨、傍晚等非发电高峰时段自动作业，避免清洁时遮挡板面影响发电效率，也可接入光伏电站的智慧运维系统，实现远程触发清洁作业。

　　在结构细节处理上，所有外露结构件均采用铝合金材质搭配304不锈钢紧固件，可适应户外高温、高湿、盐雾等复杂环境，不会出现锈蚀污染板面的问题；清洁横梁两端设置行程限位开关，运行至边框边缘时自动触发换向，不会出现脱轨坠落风险；底部支撑脚的高度可做±15mm的调节，适配存在安装倾角误差的光伏阵列，保证辊刷和刮条全程与板面均匀贴合，不会出现局部压力过大刮伤玻璃、局部间隙过大清洁不到位的问题。相比大型车载式光伏清洁设备，这套装置无需预留通行通道，适合排布密集的屋顶光伏、山地光伏场景使用，相比人工清洁作业效率提升8倍以上，长期使用可降低光伏电站的运维人力投入，稳定维持光伏板的透光率，保障发电效率处于较高水平。建模过程中对各运动部件做了干涉检查，同步带的张紧行程、辊刷的快拆结构都做了细化设计，实际生产时辊刷部分可设计为快拆卡扣结构，无需拆卸整体框架即可更换磨损的刷条和刮条，降低后期维护的操作难度。
