信封纸杯自动化成型生产设备结构

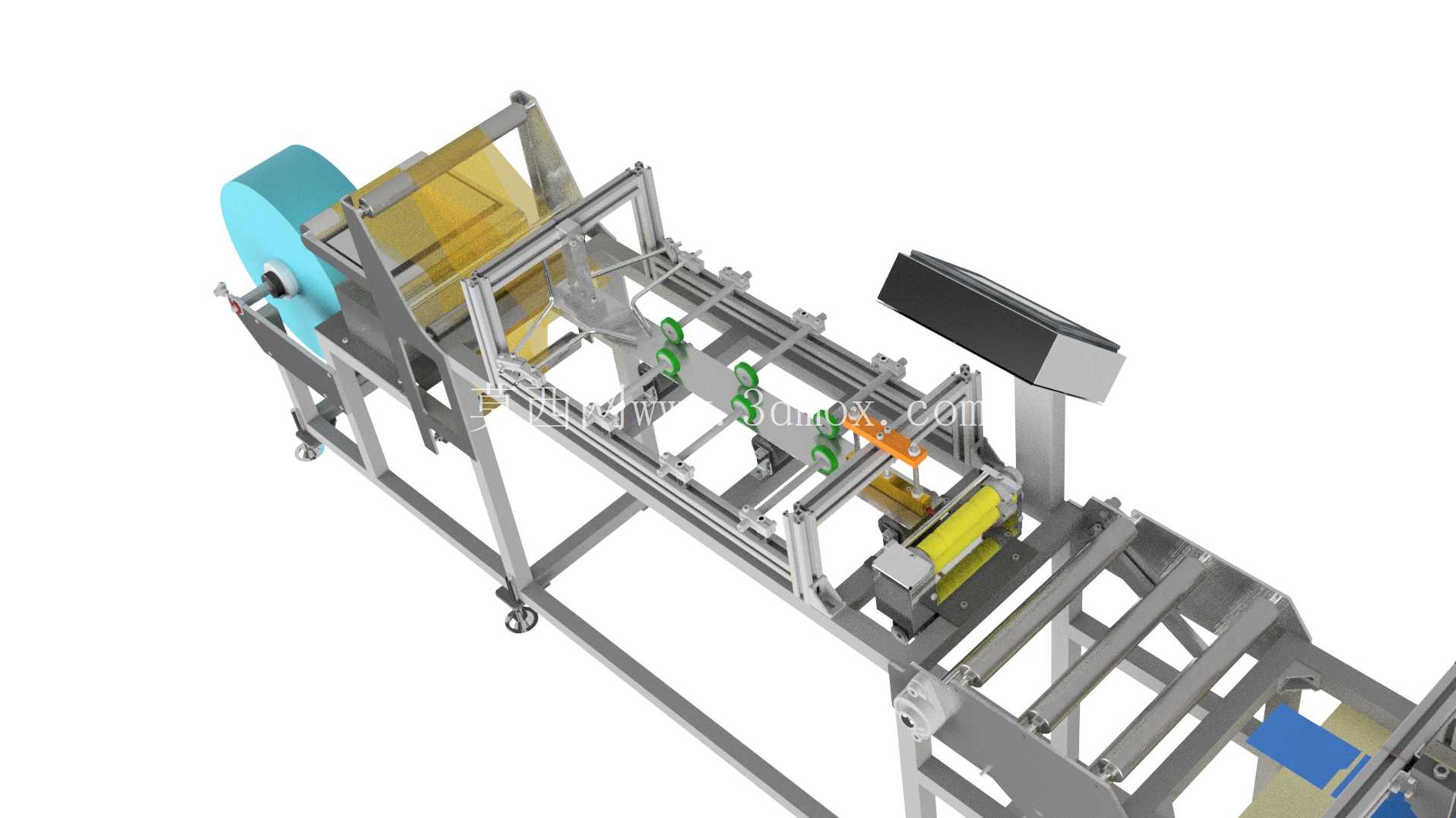

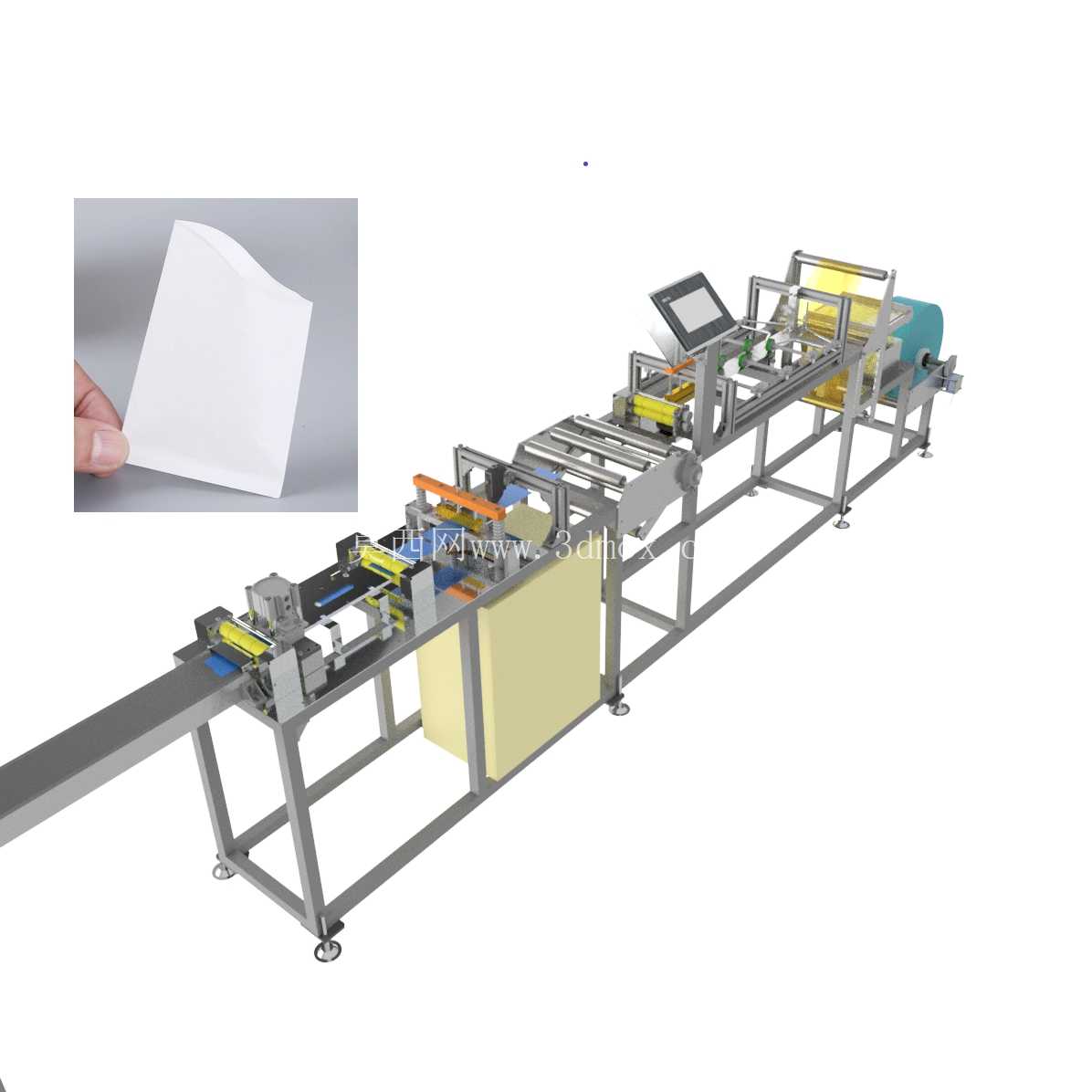

　　该设备面向一次性纸质包装制品生产场景，主要完成信封式纸杯的折边、压合、定型全流程加工，适配食品包装、外卖餐配、茶饮配套等领域的纸品加工需求，可对接前端纸品裁切工序与后端收集码垛工位，形成连贯的纸品包装加工产线。从结构布局来看，设备采用长条形铝型材框架搭建主体支撑，底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时需预留前端上料区、侧边操作维护区、后端出料区的操作空间，整体占地长度可适配中小型加工车间的工位排布，无需额外做地基预埋处理，普通硬化地面即可完成安装固定。

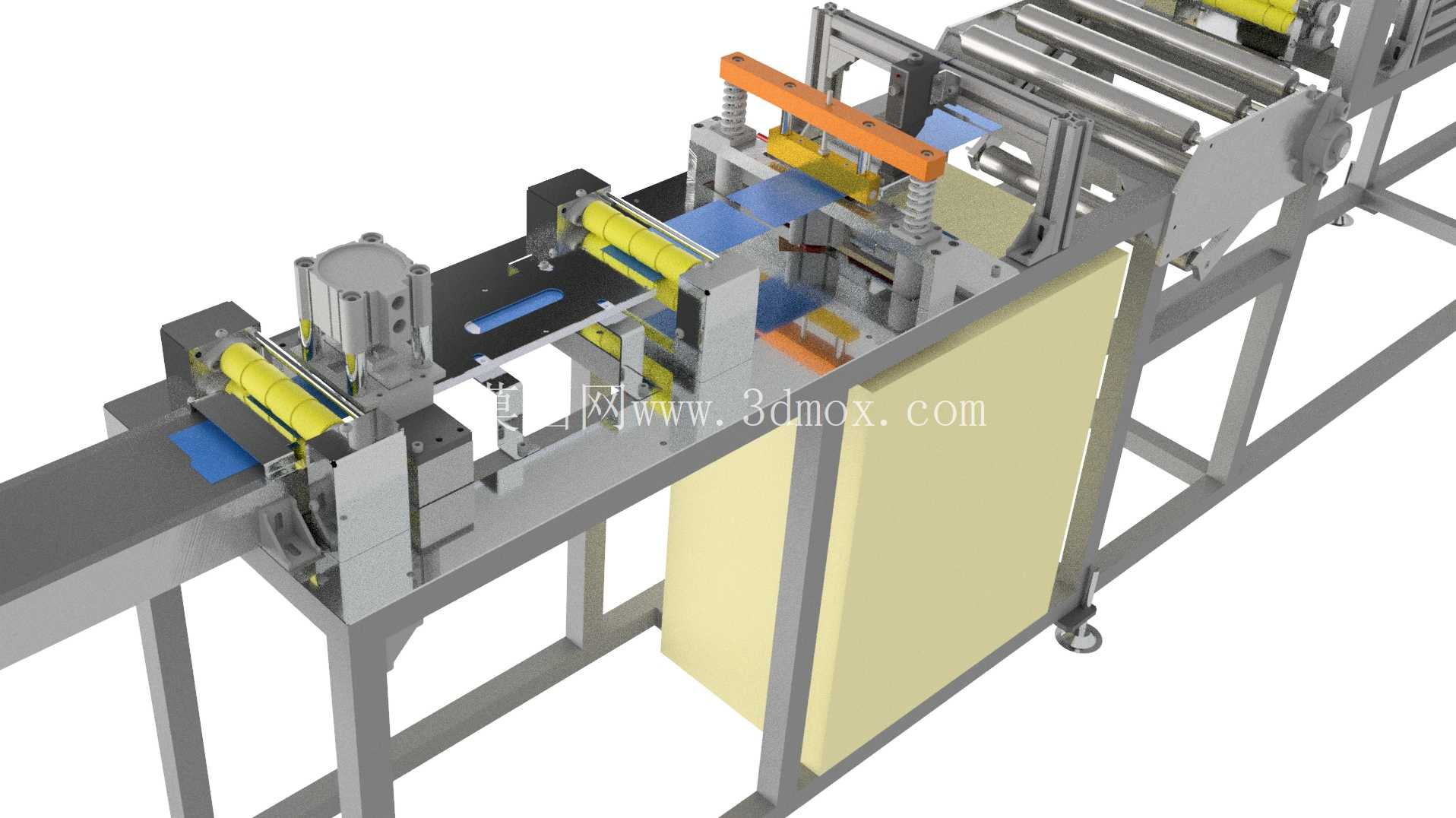

　　设备的功能模块沿输送方向依次排布，前端设置纸品上料定位工位，采用真空吸附方式完成单张纸片的取料分张，避免双张送料导致的加工故障，定位机构通过可调挡边适配不同规格的纸片尺寸，调整时仅需松动锁紧手柄即可快速完成幅宽适配，无需更换整套工装夹具。输送段采用皮带输送配合侧边导向条，保证纸片在输送过程中不发生偏移，输送速度可根据加工节拍通过变频调节，匹配不同厚度纸品的加工节奏，避免速度过快导致的纸片移位或者速度过慢拉低生产效率。折边成型工位配置多组可调折边导板与压轮，可根据纸片的折痕位置调整导板的角度与压合高度，折边过程采用渐进式弯折结构，避免一次性弯折导致的纸面折裂、起皱问题，压轮采用软质包胶材质，压合时不会在纸面留下压痕，保证成品外观质量。

　　热压定型工位采用恒温加热模块配合弹性压合结构，可根据纸品的涂层材质调整加热温度与压合时长，保证折边位置粘接牢固，不会出现开胶、弹边问题，加热模块设置隔热防护结构，避免操作人员误触发生烫伤，同时减少热量向周边框架传递，降低设备整体的温升。设备中部配置人机交互触控屏，可实时显示运行参数、故障点位，操作界面设置手动调试与自动运行两种模式，调试模式下可单独控制每个工位的动作，方便新机调试、换型调整时的点位校准，自动模式下可实现全程无人化运行，缺料、卡料时自动停机并触发提示，减少设备空转与故障损坏风险。出料段设置成品输送溜槽，加工完成的信封纸杯可顺着溜槽滑入收集箱，也可对接后续的计数码垛机构，完成成品的自动收集打包。从设计思路来看，该设备优先考虑了中小纸品加工厂的使用需求，整体结构采用模块化设计，每个功能工位均可单独拆卸维护，易损件采用标准件配置，更换时无需定制特殊配件，降低后期维护成本；所有调节位置均设置刻度标识，换型调整时可参照刻度快速完成参数复位，减少换型调试的时间损耗。设备的走线全部采用拖链内置排布，避免线缆外露导致的积尘、剐蹭问题，电气元件集中布置在侧边的电控柜内，柜内设置散热通风结构，保证长时间运行时电气元件的温度处于合理区间。

　　在实际生产应用中，该设备可替代传统的人工折边压合作业，单台设备的加工效率可匹配8-10名熟练操作工的产能，且成品的折边精度一致性更高，不会出现人工操作导致的折边偏移、压合不牢等质量问题，适合小批量多规格的信封纸杯生产需求，也可通过调整工位参数适配其他类似结构的纸质包装制品加工，具备一定的柔性生产能力。安装调试时需注意调整输送皮带的张紧度，保证皮带运行时不跑偏，折边导板的对位需与纸片折痕完全重合，初次调试可采用低速点动模式逐步调整各工位的位置参数，待试生产的成品质量稳定后再逐步提升运行速度，日常维护仅需定期清理输送辊、压轮表面的纸尘胶渍，检查加热模块的温度校准情况，即可保证设备长期稳定运行。
