2.4mm引脚间距直插式晶体管三维结构

　　在消费电子、通讯终端、工业控制板卡的PCB设计环节，直插式功率晶体管的封装尺寸建模准确性，直接影响后期SMT或手工插装的良率，不少新手工程师在做元件库建模时，容易忽略引脚中心距、引脚弯折角度、本体塑封轮廓的公差配合，导致实际生产时出现引脚插不进过孔、本体与周边元件干涉、波峰焊后引脚应力拉扯焊盘脱落等问题。这款晶体管的引脚中心距设定为2.4mm，这个尺寸并非随意选取，而是兼顾了小功率信号放大、低速开关电路的布线密度需求，同时保留了足够的引脚间距避免高压场景下的爬电距离不足问题，对比常用的2.54mm标准排针间距，收窄的0.14mm间距可以在同尺寸板卡上多排布1-2路信号通道，适配便携通讯设备内部紧凑的布线空间。

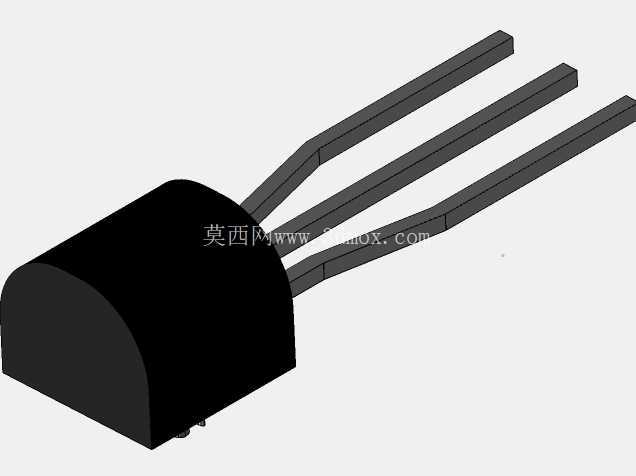

　　从结构设计逻辑来看，这款晶体管采用半圆柱状的塑封本体，本体的平面侧为贴装基准面，在PCB布局时该平面需与板面保持平行，本体底部与PCB板面预留0.2-0.3mm的间隙，既可以避免波峰焊时助焊剂残留堆积在本体底部难以清理，也能给引脚焊接后的应力释放留出微小形变空间，防止温度循环时引脚与塑封本体结合处出现开裂。三根引脚采用阶梯式弯折设计，靠近本体的第一段弯折角度控制在12度左右，这段弯折的作用是让引脚在插入PCB过孔时具备一定的弹性余量，即使过孔位置存在±0.1mm的加工公差，引脚也能通过自身微形变顺利插入，不需要额外修正引脚位置；第二段弯折为水平过渡段，长度匹配2.4mm中心距的偏移量，保证三根引脚末端处于同一平面且中心距公差控制在±0.05mm以内，满足自动插装机的抓取精度要求。

　　在实际应用场景中，这类晶体管常被用在对讲机的射频前端小信号放大、老式固定电话的线路接口开关电路、小型通讯模块的电源稳压回路中，相比贴片封装的同规格晶体管，直插式封装的引脚与PCB结合强度更高，在存在轻微振动的户外通讯设备、工业手持终端中，抗振动疲劳性能更优，不容易出现引脚脱焊的问题。建模过程中需要特别注意几个安装边界尺寸：首先是本体的总高度，从PCB板面到本体圆弧顶端的高度不能超过5.2mm，否则会和设备内部的屏蔽罩、结构支撑筋发生干涉；其次是引脚伸出PCB背面的长度需要控制在1.2-1.8mm之间，过长会导致波峰焊后引脚焊锡搭桥，过短则会导致焊盘浸润不足影响焊接强度；另外，三根引脚的直径统一为0.5mm，对应的PCB过孔直径建议设计为0.8mm，焊盘外径设置为1.5mm，这个参数组合可以平衡焊接可靠性与布线空间占用。

　　不少工程师在做这类元件建模时，会直接套用通用TO-92封装的尺寸，但实际上不同厂商生产的同型号晶体管，在本体长度、引脚弯折位置上会存在微小差异，这款模型严格按照引脚中心距2.4mm的参数做了轮廓还原，塑封本体的圆弧过渡、引脚根部的倒角细节都做了还原，在做结构干涉检查时，可以直接导入PCB装配文件中，模拟真实装配状态下的元件间隙，避免后期开模或组装时才发现尺寸冲突。另外，在做设备的热设计时，这类小功率晶体管的塑封本体表面散热能力有限，当工作电流超过100mA时，需要在本体周边预留至少2mm的空气对流空间，不要紧贴电解电容、塑胶接插件等耐热性差的元件，防止长期工作时本体温度升高加速周边元件老化。从建模的细节处理来看，引脚与塑封本体的结合处做了微小的凸台处理，这个结构是实际生产中塑封工艺的进料残留结构，虽然尺寸很小，但在做高精度的装配仿真时，这个凸台会影响本体与PCB板面的贴合间隙，如果建模时忽略这个细节，会导致仿真时本体比实际位置抬高0.1mm左右，在对装配尺寸要求极高的超薄通讯设备中，这个误差可能会导致外壳装配时压到元件本体，造成元件损坏。
