卧式板载DC电源插孔P4母座结构

这款板载卧式插孔连接件，是消费类电子、小型通讯终端设备里极为常见的板端接口部件，日常接触的便携音箱、手持对讲机、小型网络终端、老式便携数码设备上，都能见到这类接口的身影，主要承担直流电源输入、单声道音频信号接驳的功能，是设备内外信号、能源连通的关键接触节点。

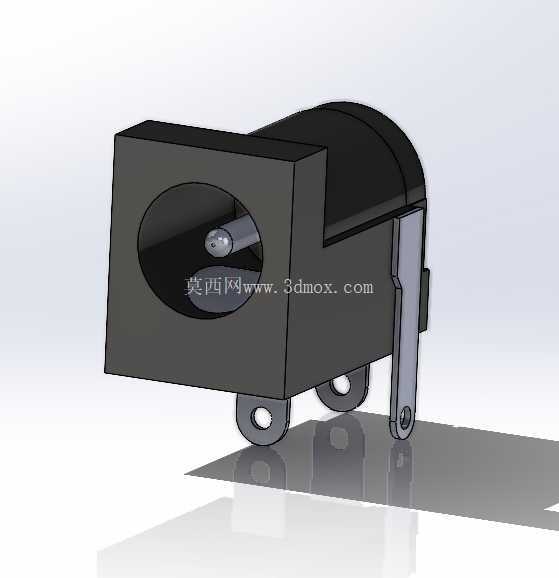

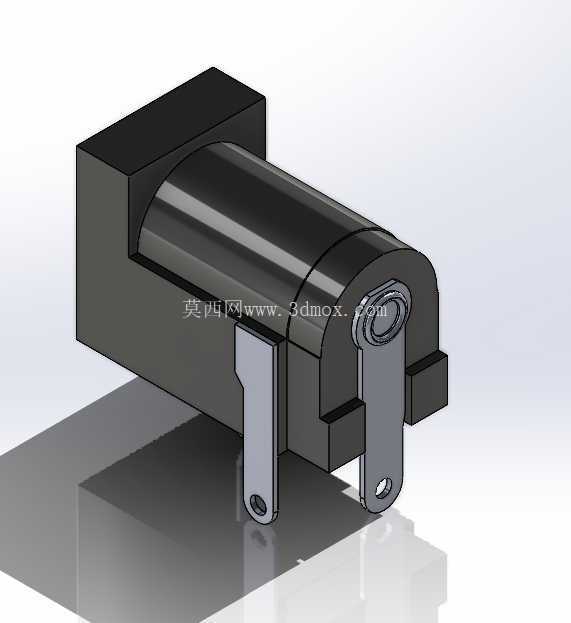

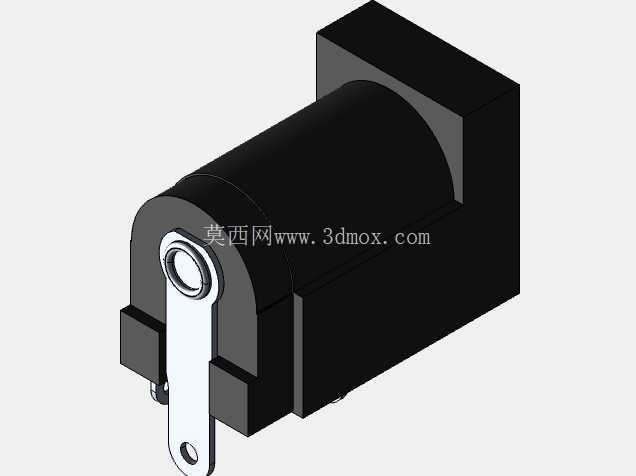

从结构设计逻辑来看，这款母座采用了卧式贴装加插脚固定的组合安装形式，主体绝缘基座采用耐高温工程塑料注塑成型，前端预留标准圆形插孔通道，内部设置弹性接触簧片与中心接触针，公头插入后，中心针与外壁簧片分别对应回路的两极，保证接触电阻稳定在合理区间，避免大电流通过时出现局部发热、接触不良的问题。基座侧面延伸出两个带安装孔的固定耳，对应PCB板上的定位孔，过波峰焊时可以先通过插脚预固定，避免焊接过程中接口移位，同时两个固定耳在焊接完成后能承担大部分插拔外力，不会让焊盘直接承受径向、轴向的插拔载荷，大幅提升接口的抗疲劳寿命，日常使用中反复插拔也不容易出现焊盘脱落、接口歪斜的问题。除了两个固定耳的焊脚之外，侧面还延伸出一个加长的接地焊脚，这个焊脚一方面可以在焊接时增加与PCB的连接强度，另一方面可以将接口外壳的接地端直接连通PCB覆铜，起到屏蔽外界电磁干扰的作用，避免音频传输时出现电流杂音，或是电源输入时串入外界干扰影响设备工作稳定性。

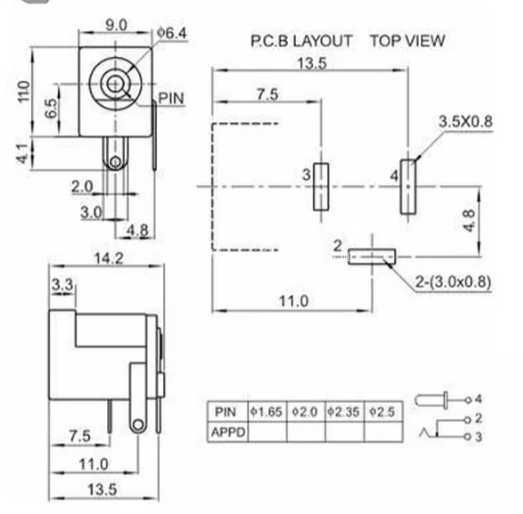

从安装边界尺寸来看，这款母座的整体高度控制在较低水平，适配外壳厚度有限的薄型便携设备，插孔中心高度与外壳开孔位置精准匹配，安装后公头插入时不会出现卡滞、偏斜的问题。主体绝缘部分的外形做了直角限位设计，贴装到PCB上时可以和板边对齐，不需要额外做定位治具就能快速确认安装位置，适合批量SMT或者波峰焊生产，能有效降低产线的装配对位难度。内部的接触部件采用弹性铜材冲压成型，表面做镀镍处理，兼顾导电性与抗氧化能力，长期暴露在常规使用环境下也不容易出现氧化锈蚀导致的接触失效，插拔寿命可以满足日常消费类电子的使用频次要求。

在实际选型应用中，这类接口需要匹配对应外径、内径的公头使用，设计PCB封装时要注意三个焊脚的间距与孔径，固定耳的焊盘要适当加大尺寸，提升焊接后的结构强度，外壳开孔的直径要略大于插头外径，同时预留0.2mm左右的装配公差，避免外壳模具偏差导致插头无法顺利插入。对于需要经常插拔的设备场景，还可以在接口对应的外壳位置增加金属衬圈，分散插拔时的应力，进一步提升接口的耐用性。建模过程中需要重点关注插孔内部的接触件行程空间，保证公头插入后接触簧片的变形量在材料弹性极限范围内，不会因为过插导致簧片塑性变形失去接触压力，同时要注意绝缘基座的壁厚均匀性，避免注塑过程中出现缩痕、变形，影响最终的装配精度。
