无人机用PX4带基站GPS定位模块结构

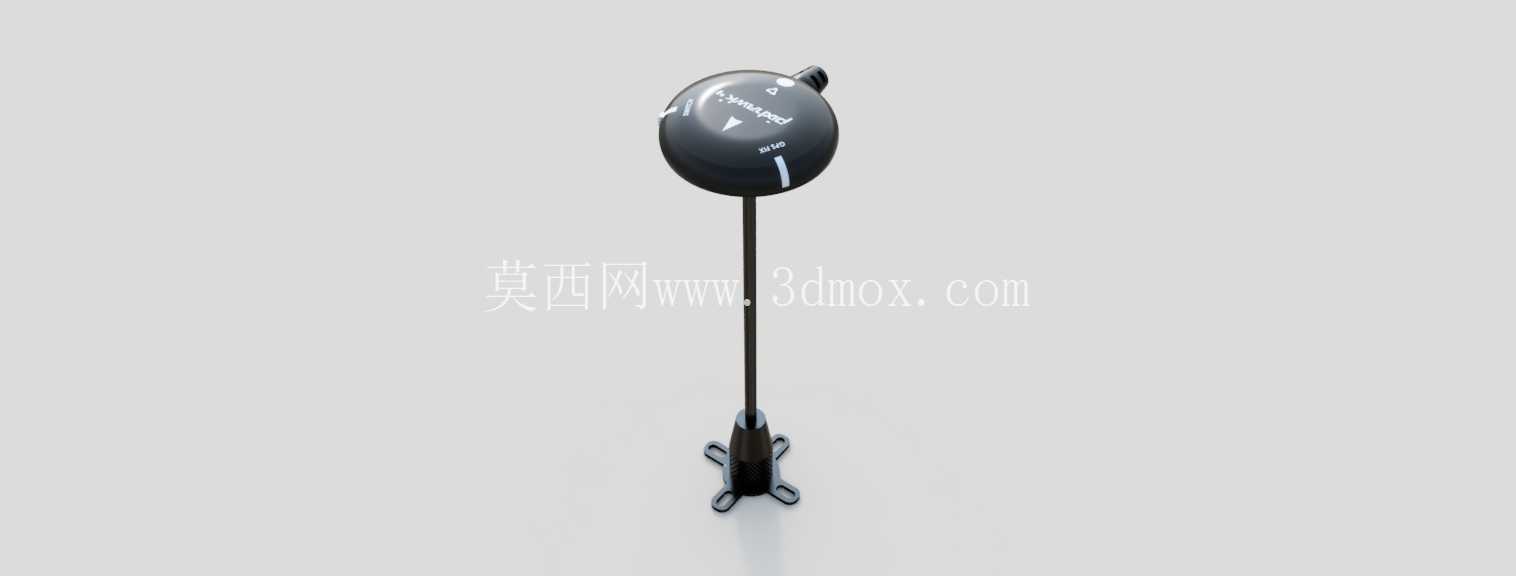

在多旋翼、固定翼无人机的飞控系统搭建环节，定位模块的安装位置、结构刚性直接决定了飞行过程中位置数据的稳定性，这套带安装支架的PX4 GPS结构，正是针对户外作业类无人机的实际使用需求完成的结构设计。从实际作业场景来看，植保作业、航测测绘、电力巡检类无人机在飞行时会面临机身振动、气流扰动带来的位置偏移风险，GPS模块如果直接贴合机身安装，很容易受到飞控电调、动力电机的电磁干扰，导致搜星数量不足、定位漂移，甚至触发飞控的失控保护逻辑，因此这套结构在设计时首先考虑了安装高度的冗余，通过细长的碳纤维材质支撑杆将圆形GPS天线主体抬升至机身顶部的净空区域，避开机身金属结构、动力线路的电磁遮挡范围，保证天线半球面的信号接收无遮挡。

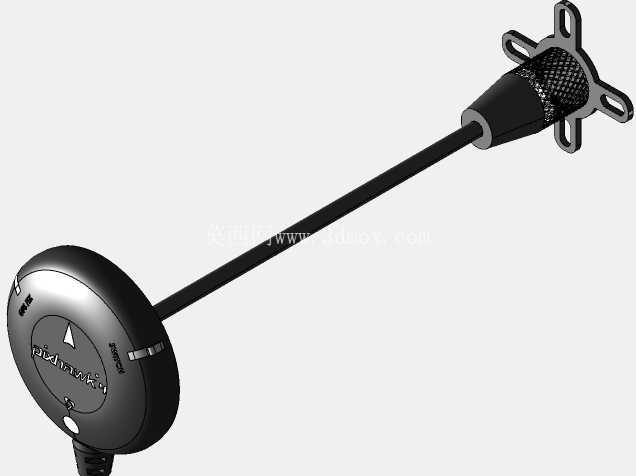

天线主体采用圆润的扁圆形外壳设计，外壳表面做了哑光防滑处理，侧面预留了状态指示灯的透光槽位，飞手在地面调试时可以直观观察搜星状态、定位模式的切换，不需要连接地面站就能快速判断模块工作状态；外壳内部的PCB安装位做了周圈的限位筋，装配时不需要额外打胶就能固定电路板，避免飞行过程中电路板晃动带来的接线松脱风险，外壳顶部的出线口做了圆角过渡处理，避免长期飞行振动磨损信号线外皮。底部的安装底座采用十字分叉的固定脚设计，四个固定脚预留了标准的M2螺丝安装孔，可以直接适配市面上绝大多数开源飞控的安装孔位，不需要额外做转接件；固定脚和支撑杆的连接位置做了锥形的加强筋结构，在降低整体重量的同时提升了连接位置的抗扭强度，即使无人机做急停、急转弯等大机动动作，支撑杆也不会出现晃动偏移，保证GPS天线的指向始终垂直向上，最大化信号接收效率。

从安装边界来看，整套结构的总高度控制在110mm范围内，天线主体直径35mm，安装底座的最大跨距为40mm，不会和无人机的桨叶旋转范围产生干涉，对于轴距300mm以上的多旋翼无人机、翼展1米以上的固定翼无人机都有很好的适配性；支撑杆采用中空设计，信号线可以从杆体内部穿过，直接连接到机身内部的飞控接口，避免线材外露在飞行过程中被气流吹动、或者被桨叶打到的风险，整体走线更加整洁，也降低了线材老化的速度。

在结构设计的细节上，天线外壳的接缝位置做了错位的止口设计，户外小雨环境下作业时，雨水不会顺着接缝渗入内部电路板，提升了设备在复杂天气下作业的可靠性；安装底座的固定脚做了轻微的下沉设计，螺丝锁紧后螺丝头不会突出底座平面，安装时可以完全贴合机身的碳板或者玻纤板表面，不会出现安装间隙导致的振动问题。和普通的GPS模块安装结构不同，这套结构没有采用多余的减震球设计，因为对于高精度定位需求的作业场景，过度的减震反而会导致GPS模块和机身的相对位置出现动态偏移，影响位置融合算法的计算精度，因此设计时通过刚性连接加局部加强筋的方式，在过滤高频振动的同时保证连接刚性，匹配PX4飞控的位置估计算法逻辑，实际飞行测试中，悬停状态下的位置漂移可以控制在0.5米范围内，满足航测、植保等作业场景的精度要求。

另外，这套结构的基站配套部分在设计时也考虑了地面端的安装便利性，基站模块的外壳和机载端做了统一的尺寸规格，地面架设时可以直接固定在标准的三脚架云台上，不需要额外的转接夹具，基站和机载端的天线参数做了匹配校准，开启RTK模式时可以快速完成信号锁定，将定位精度提升至厘米级，适配高精度测绘、自主航线飞行的作业需求。整套结构的所有零件都可以通过3D打印或者注塑工艺批量生产，零件数量少，装配流程简单，不需要复杂的工装就能完成整机组装，对于无人机厂商、航模爱好者做飞控系统改装都有很高的适配价值。
