精密滑动导向线性导轨模组结构

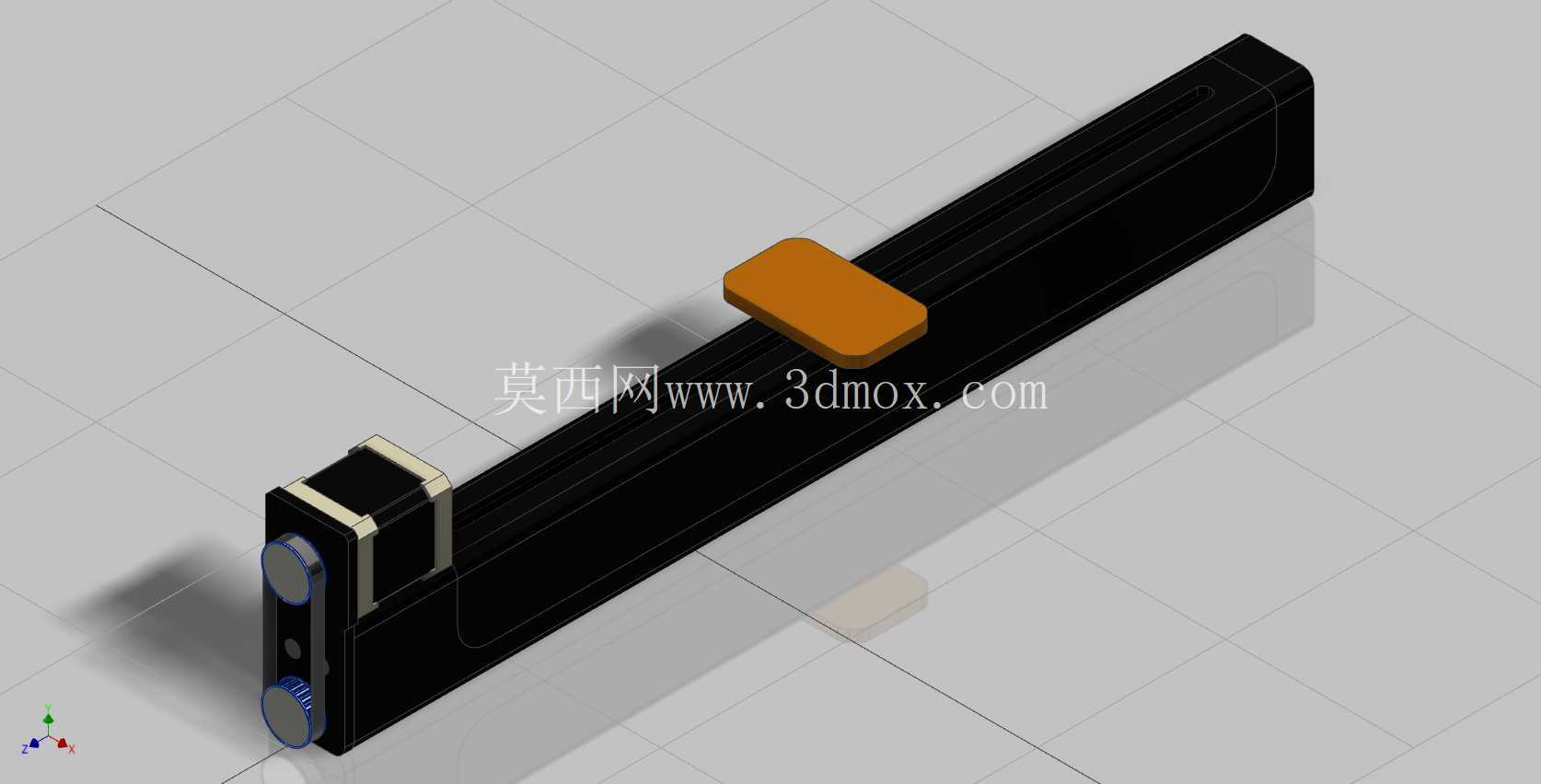

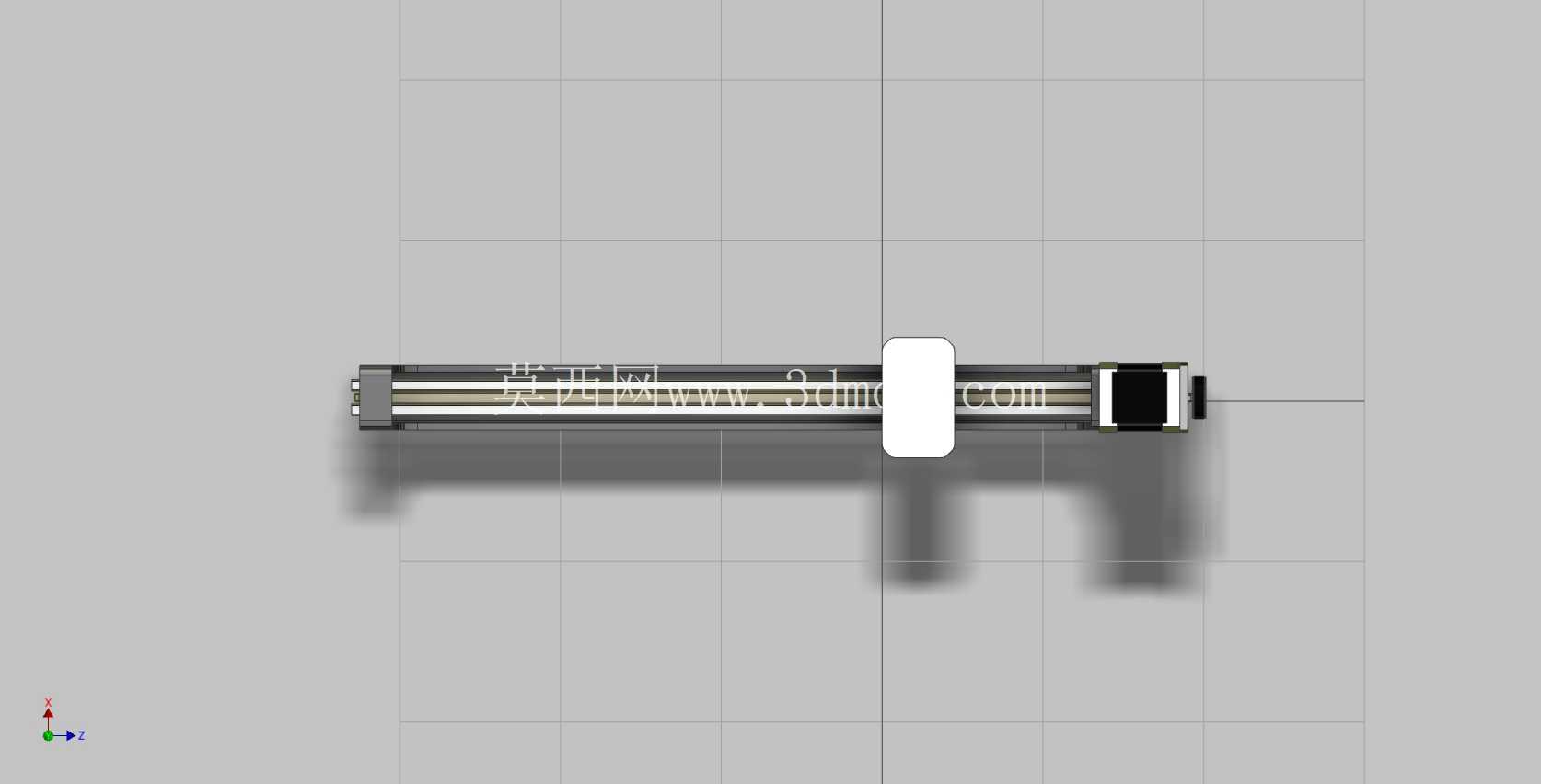

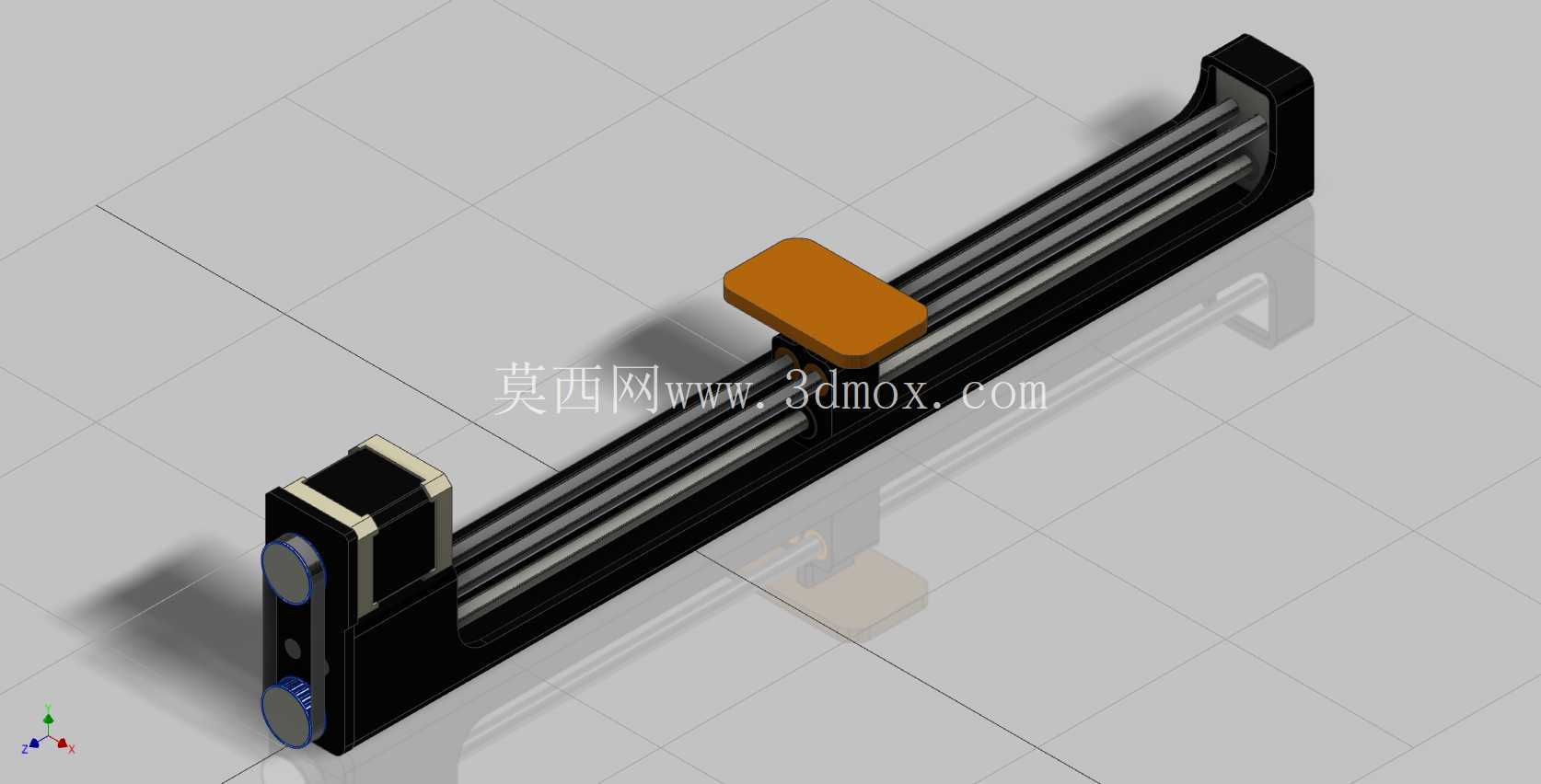

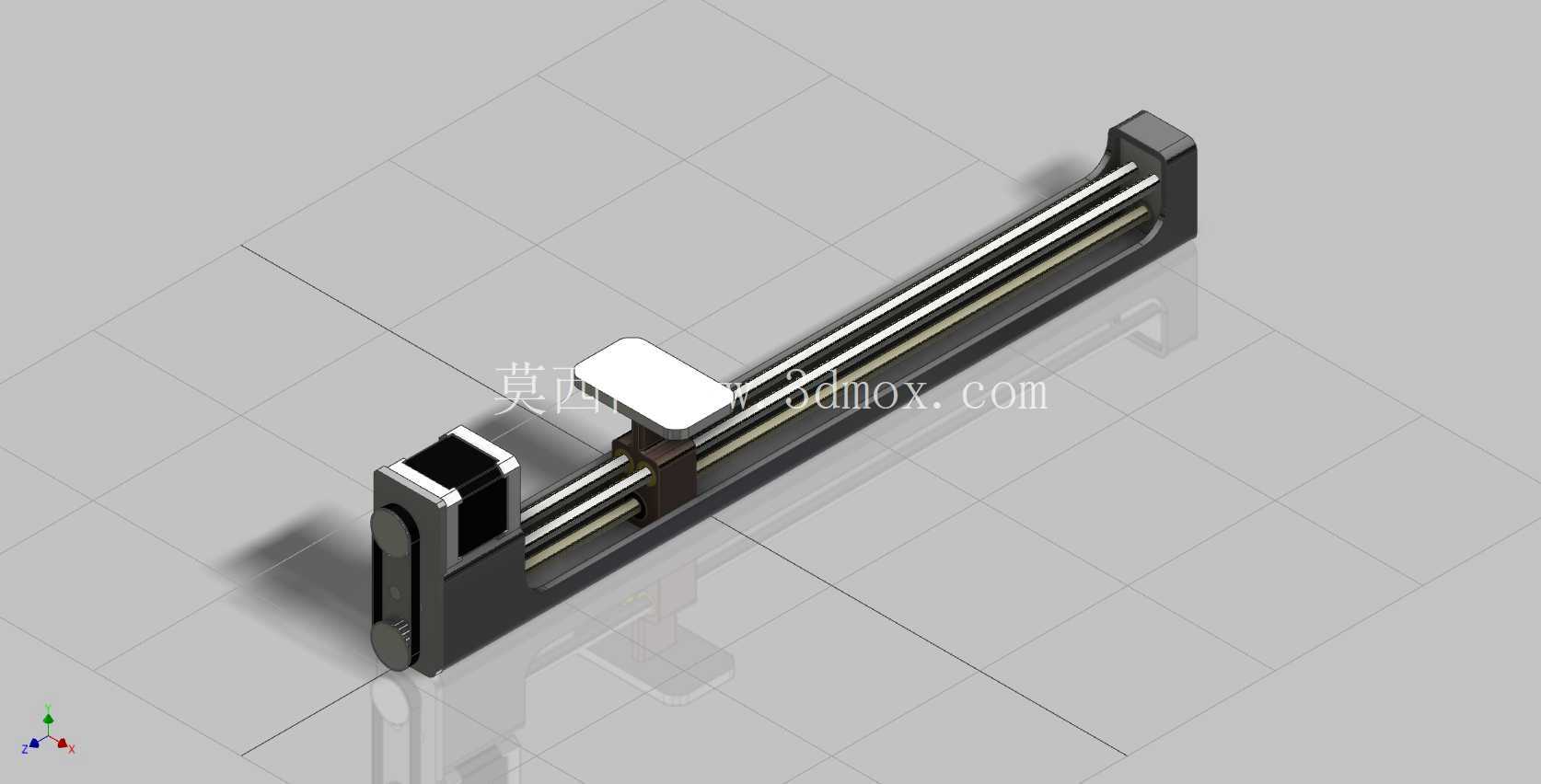

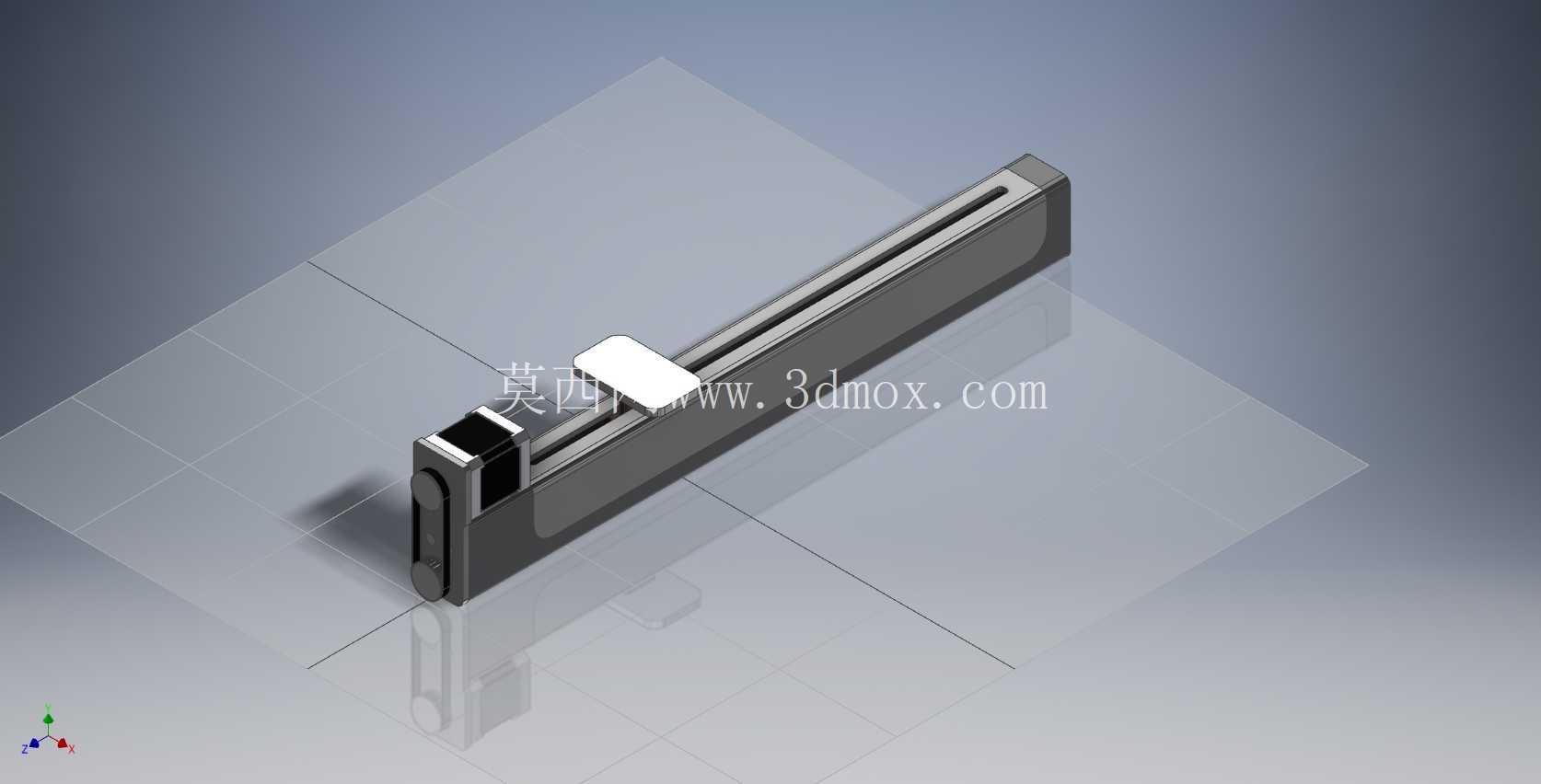

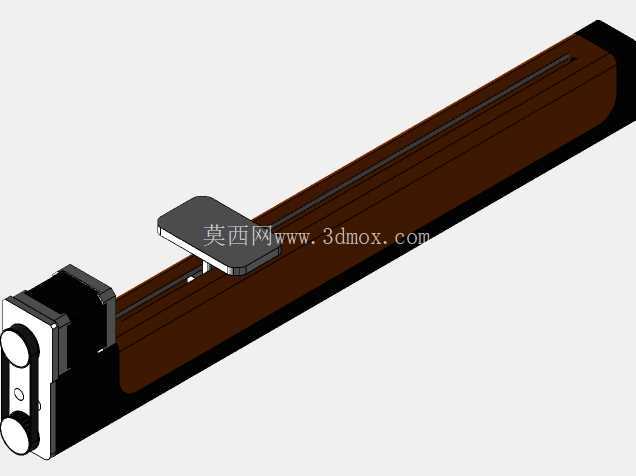

　　在自动化装配工位、小型检测设备滑台、3D打印运动轴以及桌面级数控设备的进给单元中，这类线性导轨模组是承担直线运动导向与负载承载的核心部件，区别于传统拼接式导轨滑块结构，该模组采用集成化设计思路，将导轨基体、滑动块、端部限位结构整合为统一组件，省去了现场安装时滑块与导轨的平行度校准工序，对于小行程紧凑安装空间的设备而言，能够大幅缩短装配调试周期。从结构设计逻辑来看，导轨基体采用长条形截面设计，主体承载面做了加厚处理，可承受垂直于安装面的径向负载以及平行于滑动方向的倾覆力矩，日常应用中，当滑台搭载视觉检测相机、小型点胶阀或者轻量型拾取机械手时，不需要额外增加辅助导向轴即可保证运动过程的平稳性，不会出现运行卡顿或者偏移的问题。

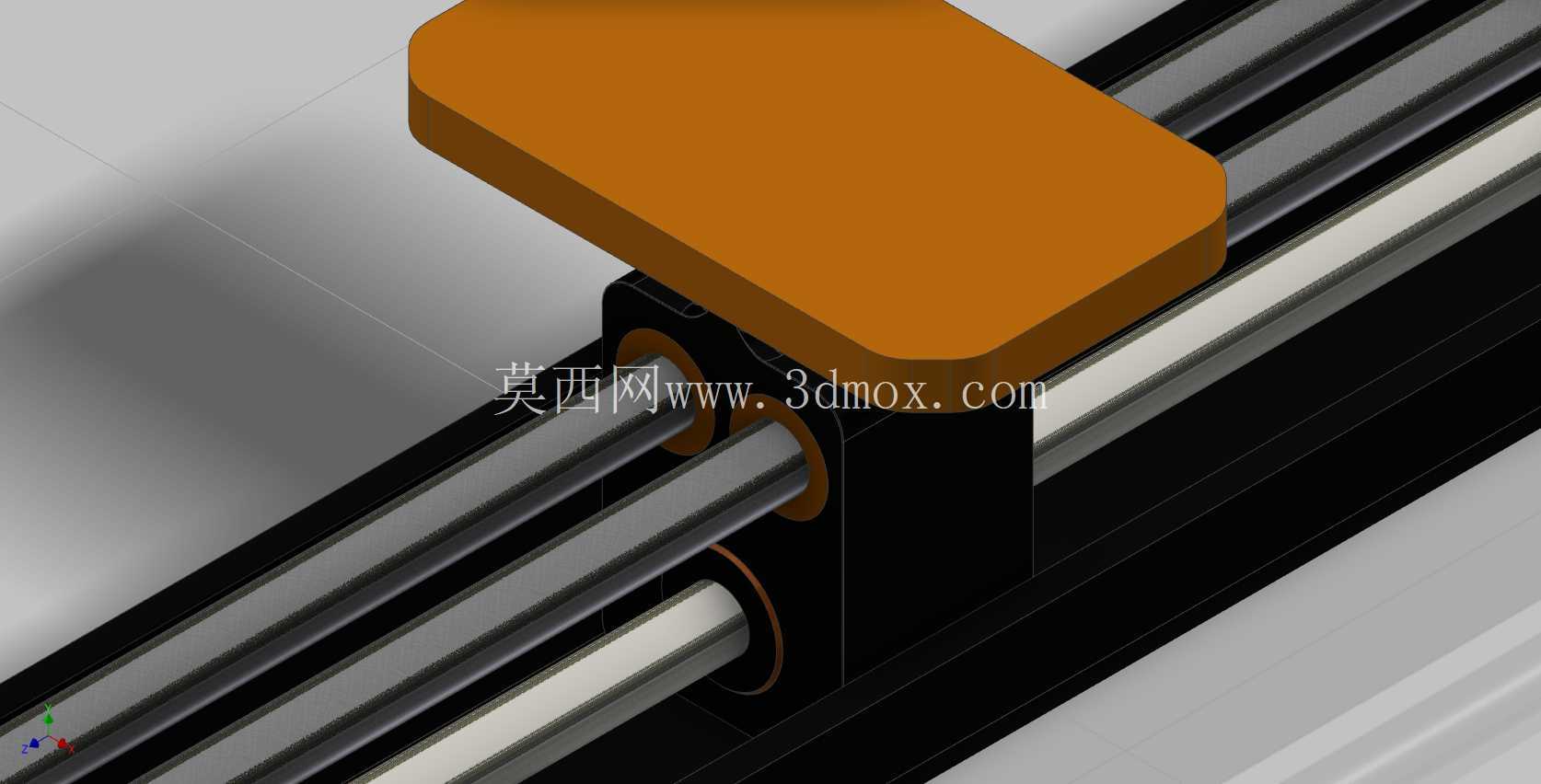

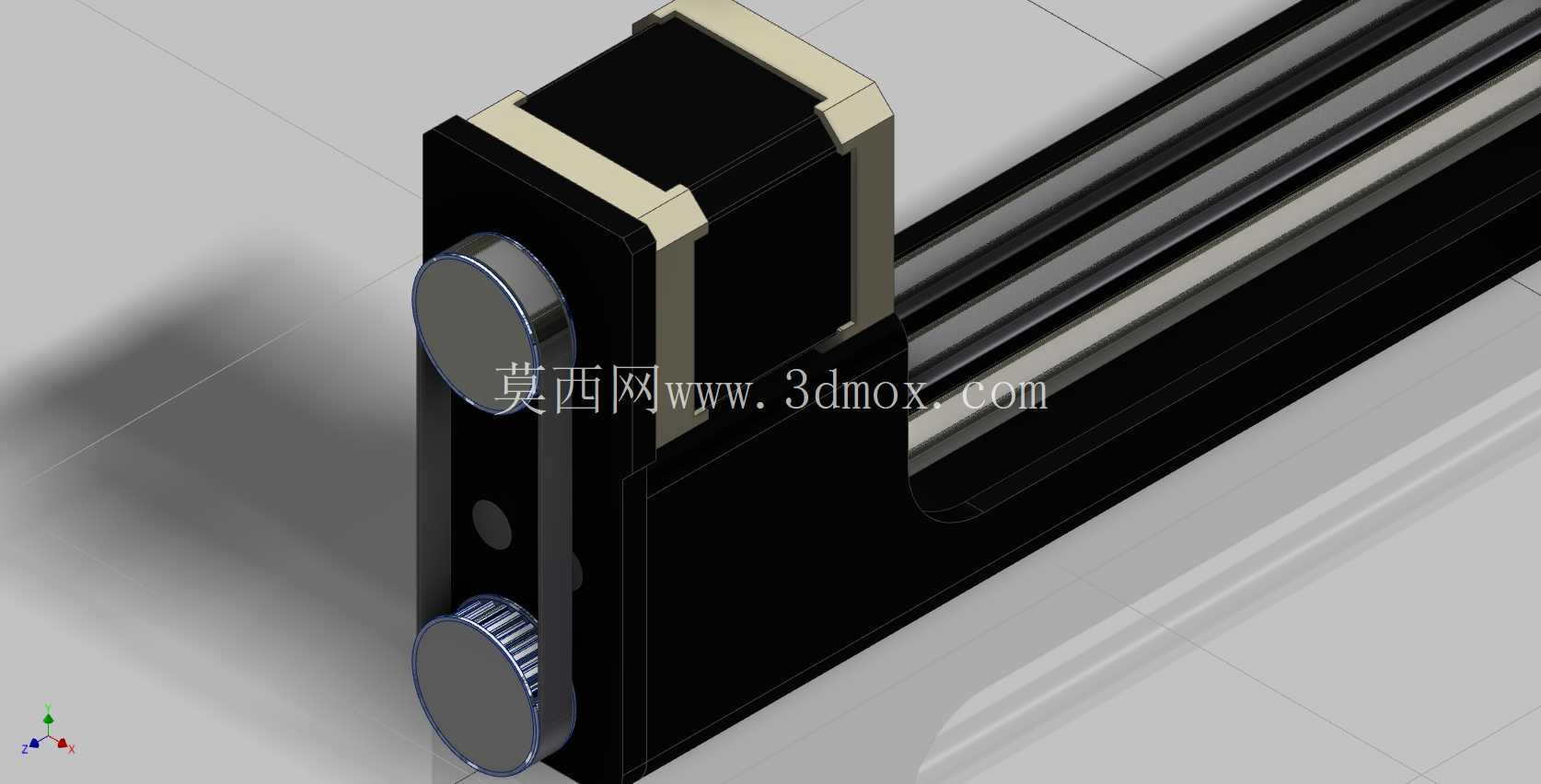

　　滑动块与导轨配合的接触面做了适配的导向槽结构，配合间隙控制在微米级，既保证滑动过程无明显旷量，又不会因为过盈配合导致运行阻力过大，端部的限位组件集成了缓冲与硬限位双重功能，当滑动块运行到行程端点时，首先接触缓冲结构抵消冲击动能，随后硬限位结构锁止位置，避免滑块脱出导轨造成设备故障。安装边界方面，导轨底部为平整安装基准面，两端预留了对应的安装固定孔位，孔位间距按照通用小型设备的安装间距标准设计，可直接适配市面常见的20系、40系铝型材安装面，不需要额外加工转接板；滑动块的顶面预留了标准的负载安装螺纹孔，可直接固定各类执行元件，安装时只需要保证导轨安装面的平面度在合理公差范围内，锁紧固定螺丝即可完成安装，不需要反复调整导轨直线度。

　　在实际工况应用中，这类短行程线性导轨模组常被用在电子产品的功能测试工位，比如手机屏幕的按压测试滑台，需要带动测试探头做反复的直线往复运动，该模组的滑动阻力均匀，长时间往复运行不会出现明显的精度衰减，能够保证测试压力的一致性；在小型物料分拣设备中，该模组可作为横向拾取轴，带动真空吸盘在料仓与输送带之间做往复移动，因为整体结构紧凑，不会占用过多的设备内部空间，能够有效缩小设备整体体积。设计过程中，针对滑动接触面的润滑需求，在滑动块内部预留了润滑脂储槽，一次加注润滑脂即可满足长时间运行的润滑需求，不需要频繁停机维护；导轨侧面的基准边做了精磨处理，安装时可直接靠紧设备安装面的定位边，快速完成定位，降低装配人员的操作难度。

　　不同于重型机床使用的重载导轨，这类轻量化线性导轨模组更偏向于轻负载、高频率往复运动的应用场景，运行噪音更低，运动精度更适合小型精密设备的需求，在桌面型自动化设备、实验室小型检测仪器、消费电子生产辅助工装中都有广泛的适配性，结构上没有冗余的设计部件，所有结构特征都服务于直线导向、负载承载、便捷安装这几个核心需求，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计。
