高组装方形法兰直线导轨滑块传动组件

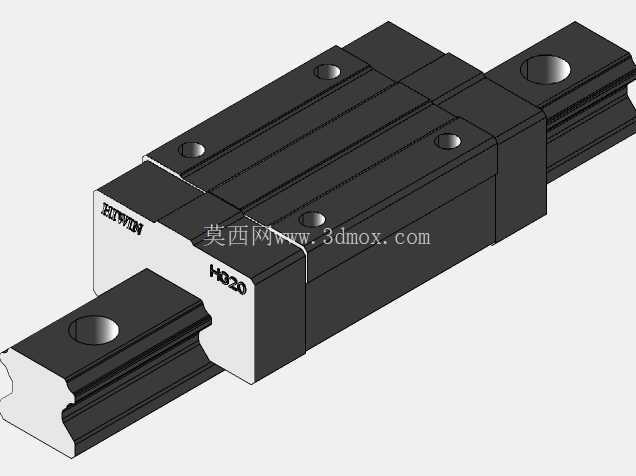

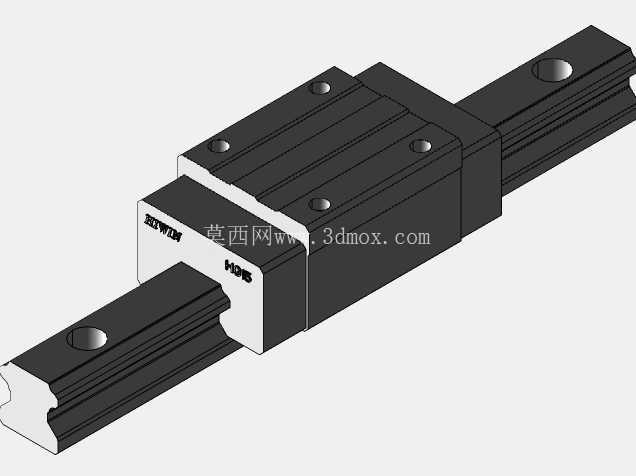

　　这款带导轨的滑块组件是线性传动系统里的核心导向承载部件，日常在各类需要精准直线往复运动的设备里都能见到它的身影，从3C电子行业的点胶、贴片工位，到数控车床的进给轴、木工机械的推台移动结构，再到自动化生产线的移栽模组、检测设备的滑台驱动单元，只要涉及到负载下的平稳直线位移，这类组件都是优先选型的基础件。从结构设计逻辑来看，滑块主体采用高刚性方形法兰构型，法兰面预留的沉头安装孔可以直接和负载台面锁附，不需要额外加装转接板，能有效压缩设备的安装空间，相比窄型滑块，方形法兰结构的抗倾覆力矩能力更强，当负载存在偏载、侧向力的时候，能保持更稳定的运行精度，不会出现卡滞或者精度快速衰减的问题。

　　导轨部分采用标准滚道型面设计，和滑块内部的滚动体循环通道完全匹配，滚动体在滑块内部完成自循环，运行时没有多余的外露结构，能减少车间内的切屑、灰尘进入滚道造成的磨损，日常维护只需要定期通过滑块上的油嘴注入润滑脂即可，不需要复杂的拆解保养。在安装边界的设计上，导轨两端的沉头孔可以直接通过内六角螺栓固定在设备的安装基准面上，安装时只需要保证基准面的直线度和平面度在公差范围内，就能让滑块的运行精度达到设计要求，滑块法兰面的安装孔位采用标准孔距设计，和市面上同规格的通用滑块安装尺寸完全互换，设备维护更换时不需要重新加工安装孔位，能大幅缩短停机维护的时间。

　　从功能特性上看，这类滑块组件的摩擦阻力远低于传统滑动导轨，驱动负载移动需要的扭矩更小，能有效降低伺服电机或者驱动气缸的负载功率，同时滚动摩擦带来的磨损量极小，正常工况下的使用寿命远高于滑动导向结构，运行时的低速无爬行特性，也能满足精密检测、微进给工位的位移精度要求，不会出现低速移动时的卡顿、位移不均问题。设计这类组件的时候，首先要考虑的是不同工况下的负载匹配，针对轻载高速的3C行业场景，会适当缩小滚动体直径提升运行顺畅度，针对重载的机床进给场景，则会加大滚动体直径、增加滚道接触面积来提升承载能力，同时滑块两端的密封端盖采用双唇密封结构，能有效阻挡加工过程中的切削液、金属碎屑进入滑块内部，避免滚道出现点蚀、划伤，延长组件的整体使用寿命。

　　导轨的滚道部分采用圆弧接触设计，接触角设置为45度，能同时承受垂直方向、水平方向的额定负载，四个方向的额定载荷数值接近，不管是垂直安装、水平安装还是侧装，都能保持稳定的承载能力，不会因为安装方向的变化出现承载能力大幅下降的问题。在实际选型应用中，还可以根据设备的行程需求裁切对应长度的导轨，单根导轨可以搭配多个滑块共同承载大尺寸负载台面，多根导轨平行安装时，只需要将其中一根作为基准轨调整好直线度，另一根作为从动轨适配即可，不需要过高的平行度加工要求就能保证运行顺畅，大幅降低设备安装基准面的加工难度和装配工时。滑块上预留的润滑接口既可以搭配手动注油枪定期补脂，也可以连接集中润滑管路实现自动润滑，适配长时间连续运行的自动化生产线场景，不需要人工频繁停机维护。另外滑块侧面的品牌标识位置做了下沉式设计，不会因为安装或者搬运过程中的磕碰造成标识磨损，也不会突出滑块本体干涉周边的设备结构，整体结构紧凑，没有多余的冗余设计，所有的结构特征都围绕承载、导向、安装、维护这几个核心功能展开，没有华而不实的装饰性结构，完全符合工业传动部件的设计逻辑。
