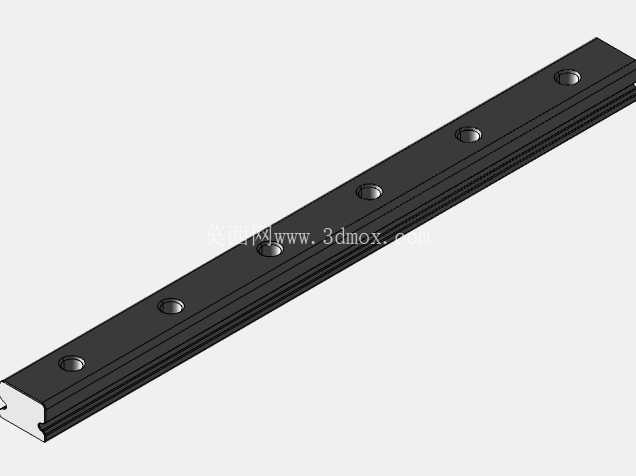

微型7毫米宽LWL7B直线导轨结构

　　在桌面级精密检测设备、小型医疗采样模组、半导体晶圆微调载台这类对安装空间有严苛限制的场景里，常规宽度的直线导轨往往无法适配紧凑的安装腔体，7毫米宽度规格的微型直线导轨刚好填补了小空间高精度直线传动的需求空白。这类导轨的核心作用是为运动部件提供高刚性的直线运动导向基准，约束运动副的五个自由度，仅保留沿导轨长度方向的直线运动自由度，相比同尺寸的光轴导向结构，其抗倾覆力矩能力更强，侧向负载承受表现更稳定，在需要频繁启停、小行程往复运动的工位上，能长期保持运动精度不出现明显漂移。

　　从结构设计逻辑来看，这款导轨采用了一体化滚道成型工艺，导轨基体上的安装沉孔沿长度方向等距排布，沉孔深度经过精确计算，安装后固定螺钉的顶面不会高出导轨基准面，避免对滑块运动造成干涉，导轨的滚道面做了淬硬处理，表面硬度达到高耐磨要求，能承受长期滚动摩擦带来的损耗，导轨侧面的基准边做了倒角处理，既方便安装时的对位靠齐，也能去除加工毛刺避免装配时刮伤安装面。在安装边界上，这款导轨的总宽度仅7毫米，安装基面的宽度预留8毫米即可满足装配要求，导轨的厚度尺寸控制在极小范围内，对安装腔体的高度方向空间占用极低，适合堆叠式的多轴模组布局，比如在小型点胶机的Z轴升降结构里，搭配同规格的微型滑块，能在有限的垂直空间里实现稳定的升降导向，不会因为导轨尺寸过大挤占点胶头的作业空间。在实际选型应用中，这类微型导轨常搭配微型丝杠或者同步带做传动执行件，导轨本身不承担动力传输的作用，仅作为运动导向的承载基准，设计安装结构时需要注意，导轨的安装基面平面度需要控制在合理公差范围内，若基面存在明显的翘曲或者凹凸，会导致导轨安装后出现内应力，长期运行会出现滑块卡滞、滚道异常磨损的问题，固定螺钉的锁紧扭矩需要按照对应规格的扭矩要求执行，避免扭矩过大导致导轨局部变形，影响运动顺畅度。

　　从功能特性上看，这款窄幅导轨的滚动摩擦阻力极小，启动时没有明显的静摩擦死区，在低速微动的工况下也能实现微米级的进给精度，不会出现爬行现象，导轨的密封结构做了微型化适配，能阻挡作业环境中的细微粉尘进入滚道内部，延长维护周期，在无尘车间的小型自动化设备里，这种低发尘、高运动平顺性的导向部件应用占比逐年提升。设计这类微型导轨的三维模型时，需要重点还原滚道的曲率参数、安装孔的位置度公差、导轨端面的倒角细节，这些特征直接影响后续装配干涉检查、运动仿真的准确性，若建模时忽略了安装沉孔的深度参数，在实际出图加工时很容易出现螺钉装配后突出导轨面的问题，导致整个模组装配失败。

　　在消费电子类的小型功能测试治具里，这类微型导轨常用来做测试探针的升降导向，依靠其稳定的直线运动精度，保证探针能精准对准测试点位，不会因为导向偏差导致探针刮伤产品表面，相比采用导套导柱的导向结构，这种导轨的侧向间隙可以通过预压调整，能根据实际工况需求选择合适的预压等级，在轻负载高速往复的工况下选择微预压即可兼顾运动顺畅度和刚性，在有一定倾覆负载的工况下可以选择中等预压等级提升抗偏载能力。导轨的端面设计有配套的限位结构安装位，方便加装行程限位块，避免滑块运动超程脱出导轨，在做整机结构布局时，不需要额外预留过多的限位安装空间，进一步压缩设备的整体尺寸。
