ASMC-04A高扭矩伺服传动执行组件

在小型自动化产线的工位进给、精密工装的位移调节、小型检测设备的负载驱动场景里，这类高扭矩伺服执行组件的选型适配，一直是结构设计阶段需要反复核对安装边界与输出特性的核心部件。不同于常规小功率伺服电机直连输出的结构，这款组件将驱动电机与减速输出模块做了一体化集成设计，省去了设计人员额外选配减速器、做同轴度校准、加工连接法兰的冗余工序，能直接适配紧凑安装空间下的动力输出需求。

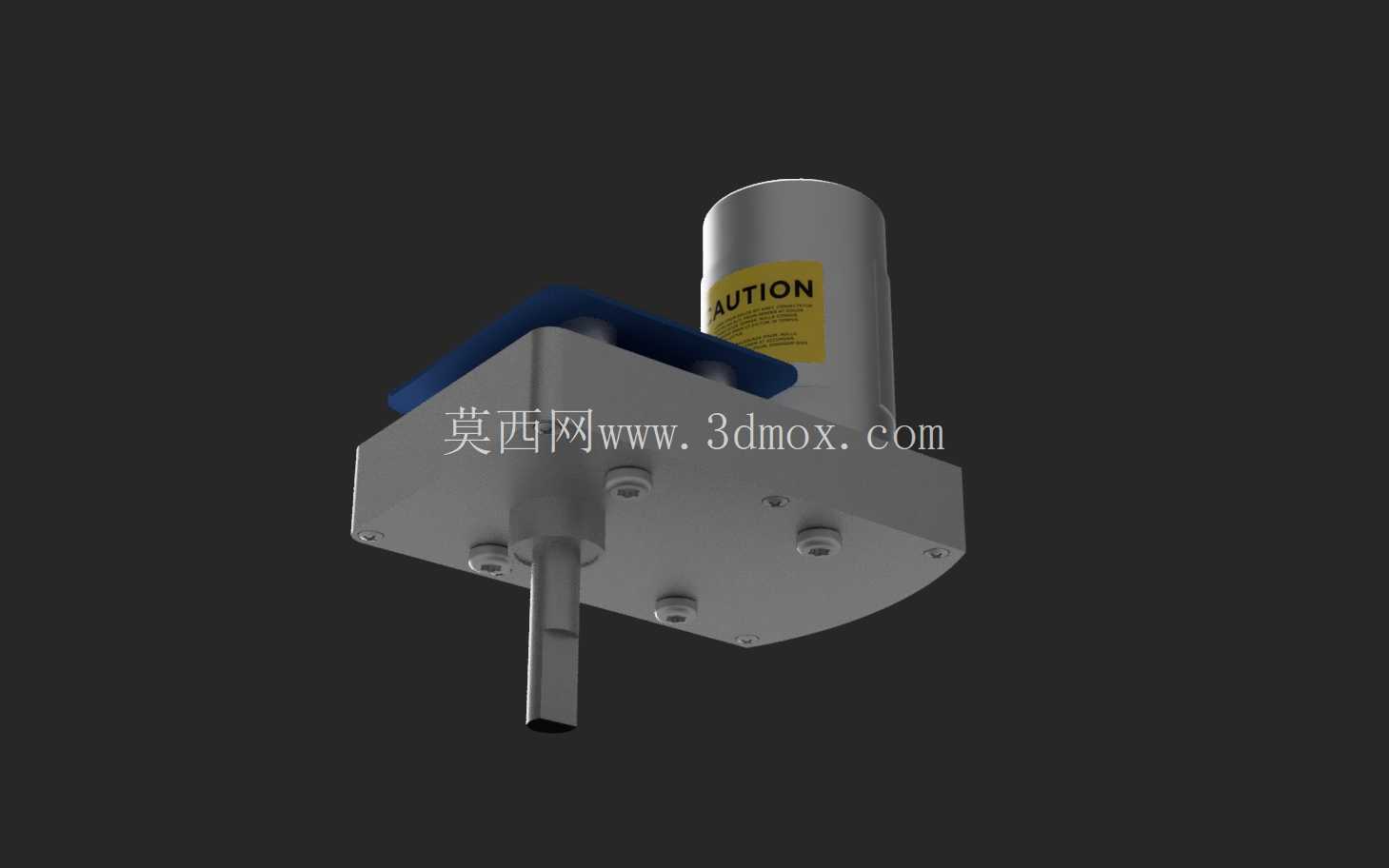

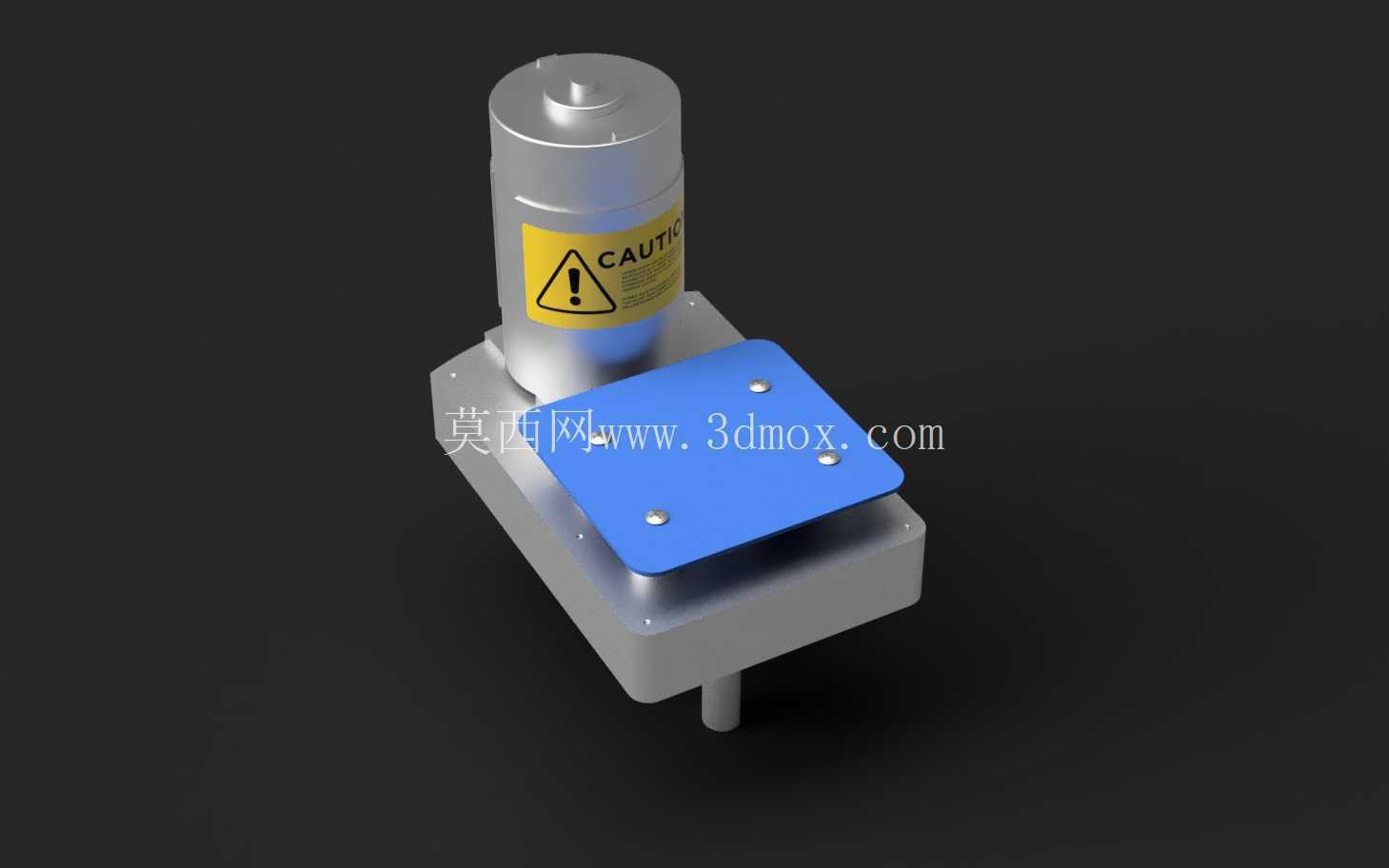

从结构布局来看，驱动段采用圆柱式密封壳体，表面做了阳极氧化处理，壳体上预留的警示标识区域，是为了在现场装配、运维阶段提醒作业人员注意旋转部件的卷入风险，符合工业设备的安全标识规范。输出端的安装基板采用方形平板结构，四个角位预留了沉头安装孔，孔位公差按照IT7级精度设计，能直接与设备的安装面板做贴合固定，不需要额外加工调整垫片来补偿安装面的平面度误差，基板下方的输出轴采用单出轴结构，轴端做了平键槽加工，可直接同步带轮、联轴器、小型凸轮等执行负载，键槽的对称度公差控制在0.02mm以内，能避免高速换向时的键连接松动问题。

设计阶段的核心考量集中在扭矩密度与安装空间的平衡上，常规同功率的伺服电机搭配行星减速器的组合，整体轴向长度会比这款一体化组件长出30%左右，在桌面级自动化设备、小型医疗检测仪器、3C产品组装工位这类安装空间受限的场景里，过长的动力单元会挤占其他功能模块的布局空间，这款组件通过将减速级的内齿圈与电机前端盖做一体化铸造成型，既减少了连接环节的结构间隙带来的传动回差，又压缩了整体的轴向尺寸，实测在额定转速下的输出扭矩能满足10N·m以内的持续负载驱动需求，瞬时峰值扭矩可达到额定值的3倍，能适配工位快速启停、负载瞬时变化的工况。

从安装边界来看，方形安装基板的边长控制在80mm区间，整体组件的总高度不超过120mm，输出轴的轴心距离基板安装面的高度为20mm，设计人员在做整机布局时，只需要在安装面板上预留对应孔位的过孔，不需要额外做沉孔或者凸台结构，输出轴的伸出长度为15mm，适配常规厚度的同步带轮、联轴器的安装尺寸，不需要额外加工轴套来补偿轴向长度。电气连接端设置在电机壳体的侧后方，接线口采用标准的M12航空插头规格，能与市面上主流的伺服驱动器做信号匹配，不需要额外定制转接线缆。

在实际工况适配中，这款组件的输出端密封结构采用骨架油封做旋转密封，能适应车间内有少量切削液飞溅、粉尘浓度适中的作业环境，不需要额外加装防尘罩做防护。电机壳体的散热筋沿轴向均匀分布，在持续额定负载运行时，壳体表面温度能控制在60摄氏度以内，不需要额外加装散热风扇，进一步减少了组件的整体体积与运行噪音。不同于开环控制的步进电机组件，这款伺服组件内置了增量式编码器，能实现输出轴位置的闭环反馈，位置控制精度可达到±0.1度，在需要精准位移控制的工位，比如小型点胶设备的Z轴驱动、标签贴合工位的进给驱动、小型工装的角度翻转驱动场景中，能直接替换原有的步进电机加减速器的组合，提升设备的运行精度与低速稳定性。

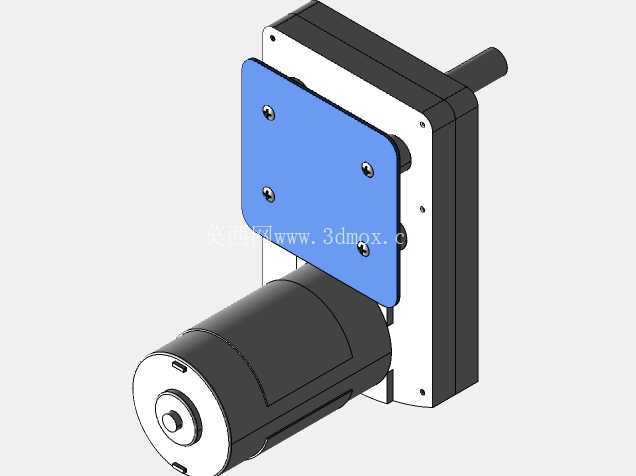

在建模细节处理上，组件的所有安装孔位、轴径尺寸、倒角结构都按照实际加工工艺做了还原，比如安装孔的沉头深度、输出轴端的倒角角度、壳体合模线的位置都做了1:1复刻，设计人员在做整机装配干涉检查时，能直接调用模型做布局验证，不需要再手动测量实物尺寸调整模型参数，能大幅缩短前期方案设计的周期。同时模型中保留了壳体上的标识区域、接线口位置等细节，在做设备的三维渲染、方案汇报时，能更直观地展示组件的实际安装效果，避免出现模型与实物不符导致的装配干涉问题。
