水下推进器用防水无刷直流电机结构

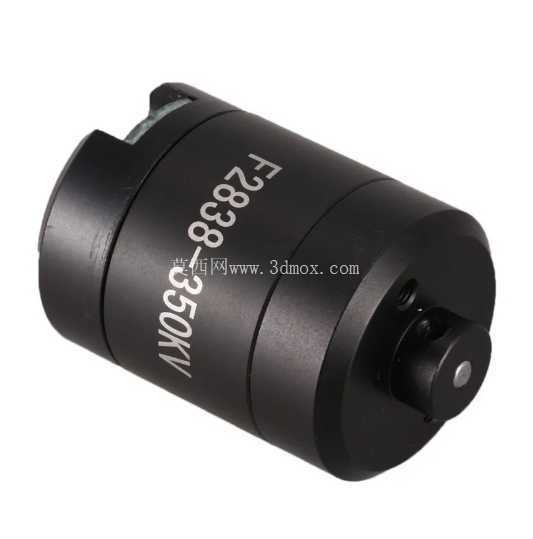

　　这款防水无刷电机主要面向小型水下航行器、遥控模型动力场景设计，可作为ROV水下机器人、模型船、水陆两栖模型车的核心动力输出部件，也可适配固定翼航模、多旋翼飞行器的动力需求，在浅水探测、水下作业小型设备、模型竞赛等场景中能稳定提供推力输出。从结构设计来看，整机采用全密封圆柱形壳体结构，外壳做黑化处理，金属材质的壳体兼顾散热效率与结构强度，端盖与主体壳体之间采用密封结构设计，满足IPX160防水等级要求，可在水下工况下长期运行，避免水体侵入内部绕组造成短路故障。输出轴端采用凸起式轴座设计，轴体伸出端做密封处理，可直接适配4叶螺旋桨的安装，轴端的定位孔可配合顶丝完成螺旋桨的锁紧固定，避免高速运转时螺旋桨出现松脱偏移。

　　整机直径约48mm，轴向长度适配小型动力舱的安装空间，整机重量控制在92g，不会给搭载平台带来过多的负载负担，对于对自重敏感的小型水下设备、航模产品而言，这个重量参数可以有效降低整机配重设计的难度。在性能匹配上，这款电机适配3-4S锂电池供电，KV值为350，不同供电电压下的推力输出覆盖1.12Kg到2.4Kg区间，12V供电时最大电流6A可输出1.12Kg推力，16V供电时最大电流8A可输出1.5Kg推力，24V供电时最大电流11.7A可输出2.4Kg推力，推力输出线性度较好，可通过电调信号精准控制转速变化，满足不同工况下的动力调节需求。

　　从安装适配角度看，圆柱形的壳体结构可配合卡箍式安装座完成固定，安装时无需在壳体上额外打孔，避免破坏整机的密封结构，壳体表面的平整度较高，卡箍锁紧后可保证电机与安装架之间无相对晃动，高速运转时不会产生额外的振动噪音。端盖上的两个定位小孔可辅助完成端盖的装配定位，生产装配时可通过定位孔保证端盖与壳体的同轴度，避免转子运转时出现扫膛问题。内部绕组采用防水灌封处理，定子与转子之间的间隙做密封隔离，即使在水下带压工况下，也能保证内部磁钢与绕组不受水体侵蚀，长期运行不会出现锈蚀、退磁等问题。

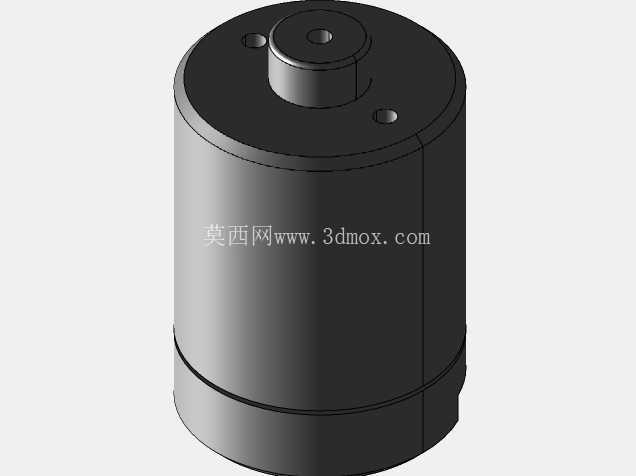

　　对于结构设计从业者而言，这款电机的三维模型可直接用于小型水下设备、遥控模型的动力舱布局设计，在装配阶段可提前验证安装空间、轴系对中、螺旋桨间隙等参数，避免实际加工装配时出现干涉问题；对于设备选型人员来说，可通过模型直观了解电机的外形尺寸、安装点位，匹配对应的螺旋桨、电调、安装支架等配件，缩短整机开发的周期。在实际应用中，这款电机的防水特性使其区别于普通航模无刷电机，普通航模电机无密封结构，接触水体后极易烧毁，而这款电机的密封设计可支持长期水下运行，同时金属壳体的散热效率优于塑料壳体的防水电机，持续大推力输出时不会出现过热退磁的问题。设计时充分考虑了水下工况的使用需求，壳体边缘做圆角过渡处理，避免水流经过时产生过多的紊流阻力，输出轴的中心高度与壳体同轴度控制在较高精度范围内，螺旋桨运转时的动平衡表现更好，可降低整机运行时的振动，提升搭载平台的运行稳定性。
