小型直驱电机适配150g级机器人武器结构

在小型竞技机器人的动力选型环节，直驱结构的动力部件一直是轻量化格斗机型的核心适配选择，尤其是针对150g量级的格斗机器人武器端，动力输出的同轴度、安装空间的紧凑性、传动链路的损耗控制，都会直接影响武器端的击打效能与整机重量分配。这款直驱动力部件的设计，完全围绕小量级格斗机器人的武器驱动需求展开，摒弃了传统减速电机的齿轮传动链路，直接将输出轴与动力转子做集成设计，从根源上消除了齿轮啮合间隙带来的传动滞后，也省去了减速箱结构占用的额外重量与安装空间，刚好匹配150g级机型严格的重量配额要求。

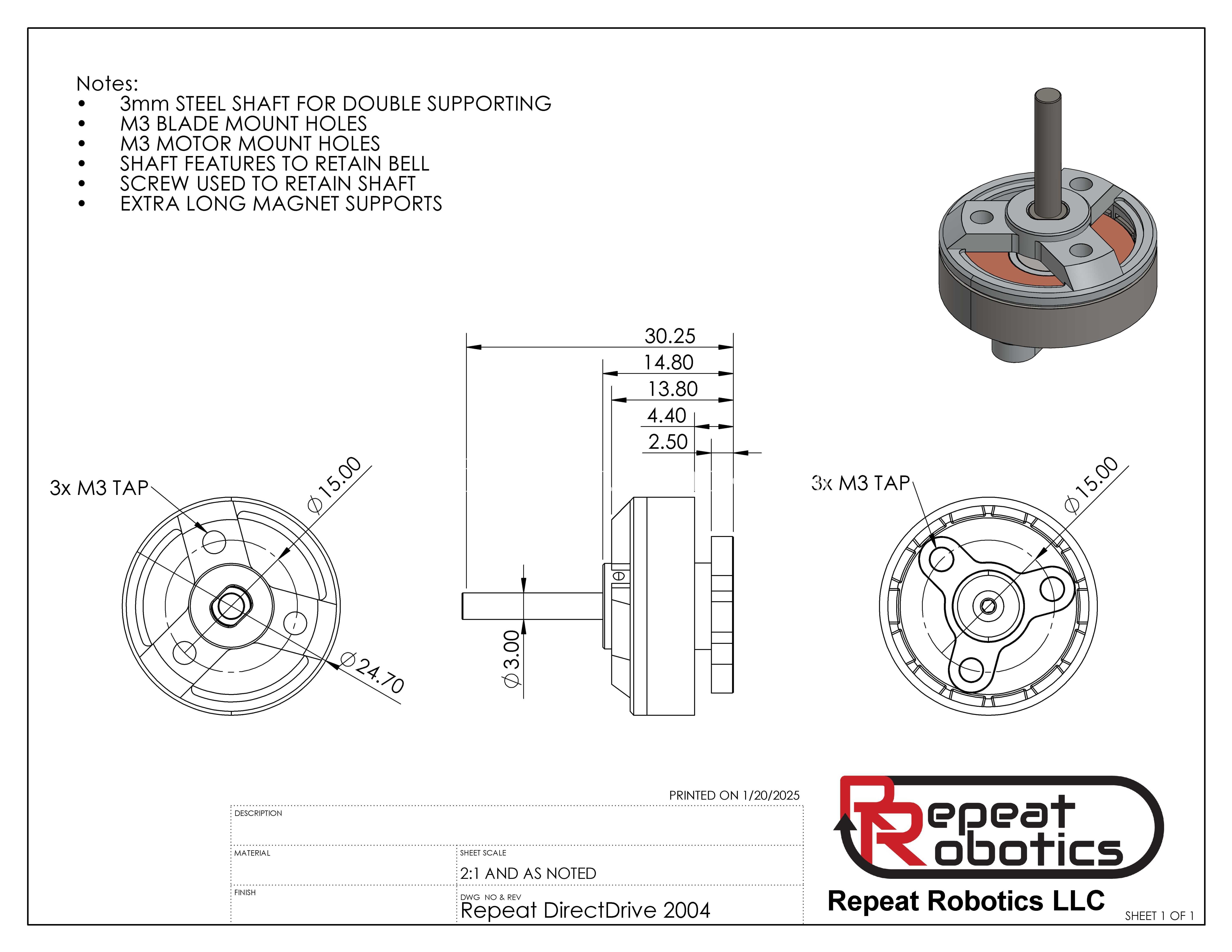

从安装边界来看，这款部件的主体外径控制在15mm，法兰安装面的定位尺寸为24.7mm，轴向总长度30.25mm，输出轴直径3mm，采用双支撑轴系结构，相比单支撑的微型直驱部件，轴系的径向抗冲击能力提升明显，能够承受格斗场景下武器击打瞬间产生的径向反作用力，避免轴系变形导致的转子扫膛问题。安装孔位采用M3规格的螺纹孔设计，包含三个电机安装孔与三个桨叶安装孔，孔位分布做了等角度均分处理，既可以直接通过M3螺丝将电机本体固定在机器人的碳纤维安装基板上，也可以直接将武器击打件固定在转子端面上，不需要额外设计转接法兰，进一步压缩了武器端的装配空间。

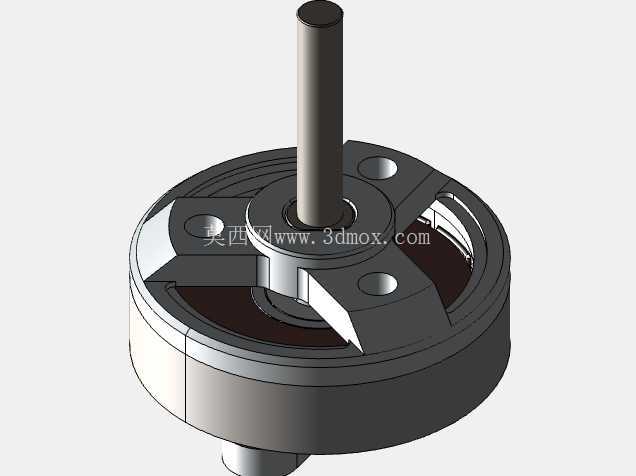

设计过程中针对微型直驱部件常见的磁钢脱落问题，特意做了加长磁钢支撑结构，在转子壳体内部增加了磁钢轴向限位的凸台结构，配合轴端的固定螺丝锁紧转子壳体，即使在高速正反转切换、击打产生冲击振动的工况下，磁钢也不会出现移位、脱落的问题，提升了部件在竞技场景下的可靠性。轴系部分特意设计了挡圈限位结构，用来约束转子壳体的轴向窜动，避免高速运转时转子与定子发生摩擦，同时输出轴端预留了足够的装配长度，既可以直接安装击打类武器，也可以根据实际装配需求加装小型同步轮，拓展其他传动场景的适配性。

从实际应用场景出发，这类直驱动力部件除了适配150g级格斗机器人的旋转武器之外，也可以用于小型云台的直驱驱动、微型自动化设备的精密转台、桌面级小型机械臂的关节驱动，因为没有减速齿轮的回程间隙，在需要正反转快速切换、角度定位精度要求较高的场景下，相比带减速箱的微型电机有明显的性能优势。在做整机结构布局的时候，需要注意定子部分的走线空间预留，因为电机本体的轴向尺寸紧凑，电源线的出线位置要避开安装孔位与转子的旋转范围，避免运转过程中磨断线材；同时安装面的平面度需要控制在0.1mm以内，避免安装时强行锁紧螺丝导致定子壳体变形，影响内部磁隙的均匀度，造成运转阻力增大、空载电流升高的问题。

在结构建模的过程中，所有配合尺寸都做了公差适配设计，输出轴与转子的配合采用过渡配合，保证同轴度的同时不会出现装配困难的问题；安装孔的螺纹深度做了足够的预留，M3螺纹的有效啮合长度达到3mm，即使采用薄壁碳纤维板安装，也能保证足够的锁紧力，不会因为击打振动导致螺丝松脱。转子外壳的边缘做了倒角处理，既可以去除加工毛刺，也能在装配武器件的时候起到导向作用，降低装配难度。定子部分的绕组空间做了最大化利用，在有限的外径尺寸下尽可能提升绕组的槽满率，保证动力输出的扭矩能够满足武器端的击打需求，不需要额外增加升压电路就能达到足够的转速，简化了整机的电路设计难度。
