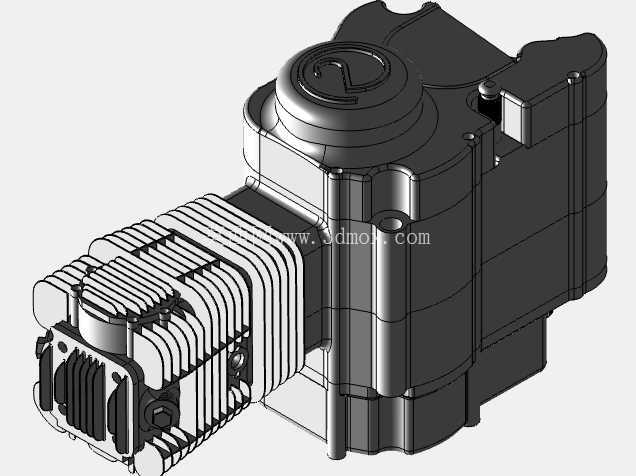

100cc单缸风冷自行车动力单元结构

这款100cc排量的单缸动力单元，最初的适配场景是面向自行车改装的辅助动力场景，也可拓展用于小型短途代步载具、轻型园林作业机具这类对动力总成体积、重量有严格限制的设备上。从结构设计来看，整机采用了卧式单缸布局，缸体部分外露的密集散热鳍片是典型的风冷散热结构，这种设计不需要额外布置水冷管路、散热水箱与循环水泵，能大幅压缩整机的占用空间，同时降低动力单元自身的重量，对于需要挂载在自行车车架位置的使用场景来说，风冷结构能减少额外的负重，也能避免冷却液泄漏、管路老化带来的维护问题，适配日常通勤、短途非铺装路面行驶的使用强度。

从安装边界来看，整机的壳体采用一体化压铸的成型思路，曲轴箱与传动侧的壳体做了加强筋布局，既能够承受曲轴运转、活塞往复运动带来的振动载荷，也预留了多个安装固定点位，这些点位的位置匹配常规自行车车架的安装空间，不需要对原车车架做大规模的切割、焊接改造，只需要通过配套的固定支架就能完成挂载，安装时的避让空间也做了提前规划，不会干涉自行车原有脚踏转动、链条传动以及转向结构的活动范围。缸头部分的散热鳍片间距经过优化，在低速行驶的工况下也能保证足够的空气流通量，带走缸体燃烧产生的热量，避免长时间低转速大负荷工况下出现热衰问题。

设计思路上，这款动力单元的逆向开发逻辑完全围绕小型代步场景的实用需求展开，没有追求过高的功率输出，而是侧重低转速区间的扭矩输出特性，匹配自行车起步、爬坡时的动力需求，不需要驾驶者频繁调整动力输出就能获得平顺的动力响应。整机的外部轮廓做了大量的圆角过渡处理，一方面是压铸工艺的成型需求，减少压铸过程中应力集中导致的壳体变形、开裂问题，另一方面也能避免安装使用过程中尖锐棱角剐蹭使用者或者车体部件。传动侧的壳体做了全封闭设计，能够阻挡日常行驶过程中的泥水、灰尘进入传动结构，减少传动部件的磨损，延长维护周期，对于日常通勤使用的场景来说，能大幅降低日常维护的工作量。

从功能特性来看，这款动力单元的结构集成度很高，将点火机构、传动连接结构、机油存储腔都整合在同一个曲轴箱体内部，外部没有多余的突出部件，整体轮廓紧凑，挂载在自行车上之后不会过度超出车体原有宽度，保证行驶过程中的通过性。缸体部分的散热鳍片从缸头一直延伸到缸体下部，覆盖了整个燃烧室周边的高温区域，散热面积经过匹配计算，能够满足连续运转的散热需求，即使在夏季高温环境下长时间低速行驶，也能将缸体温度控制在合理的工作区间。安装点位的位置设计兼顾了不同规格车架的适配性，固定孔位的间距留有一定的调整余量，可以适配不同管径的自行车车架，降低改装的门槛。

在实际使用场景中，这类小排量动力单元除了自行车辅助动力之外，也可以作为小型移动式发电机组、轻型农用喷雾机具、小型代步滑板车的动力源，紧凑的结构和较轻的重量让它的适配场景非常灵活。结构设计上没有采用复杂的可变气门、涡轮增压这类提升功率的结构，而是用最简单可靠的OHV配气结构，减少故障点，对于非专业使用者来说，简单的结构意味着更低的维护难度和更高的使用可靠性，即使出现小的故障，也不需要专业的大型维修设备就能完成排查和修复。整机的重量控制也做了针对性优化，壳体采用轻量化的压铸铝合金材质，在保证结构强度的前提下尽可能降低自重，不会给自行车带来过多的额外负重，影响骑行的操控感受。
