4英寸沃托斯麦克纳姆轮结构设计

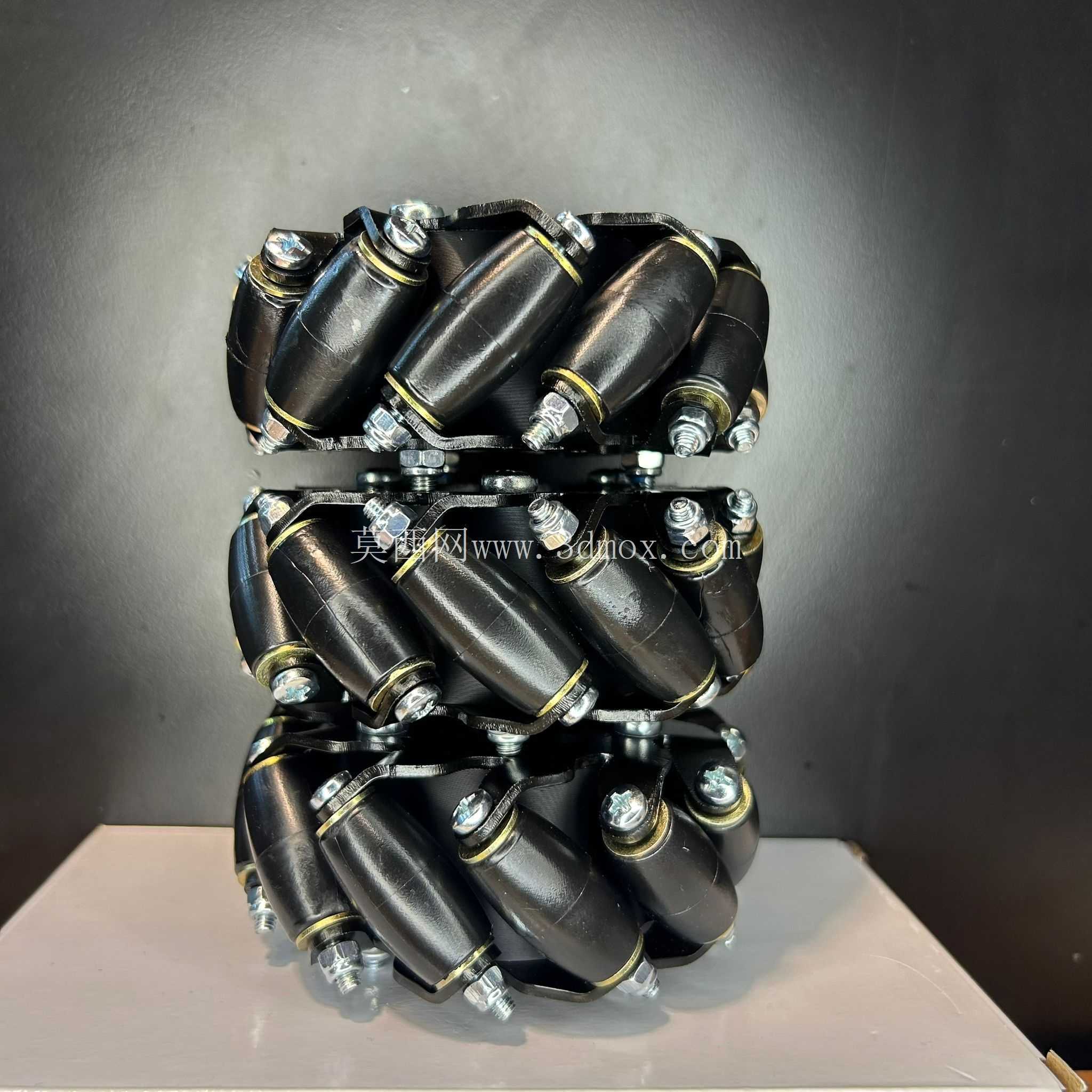

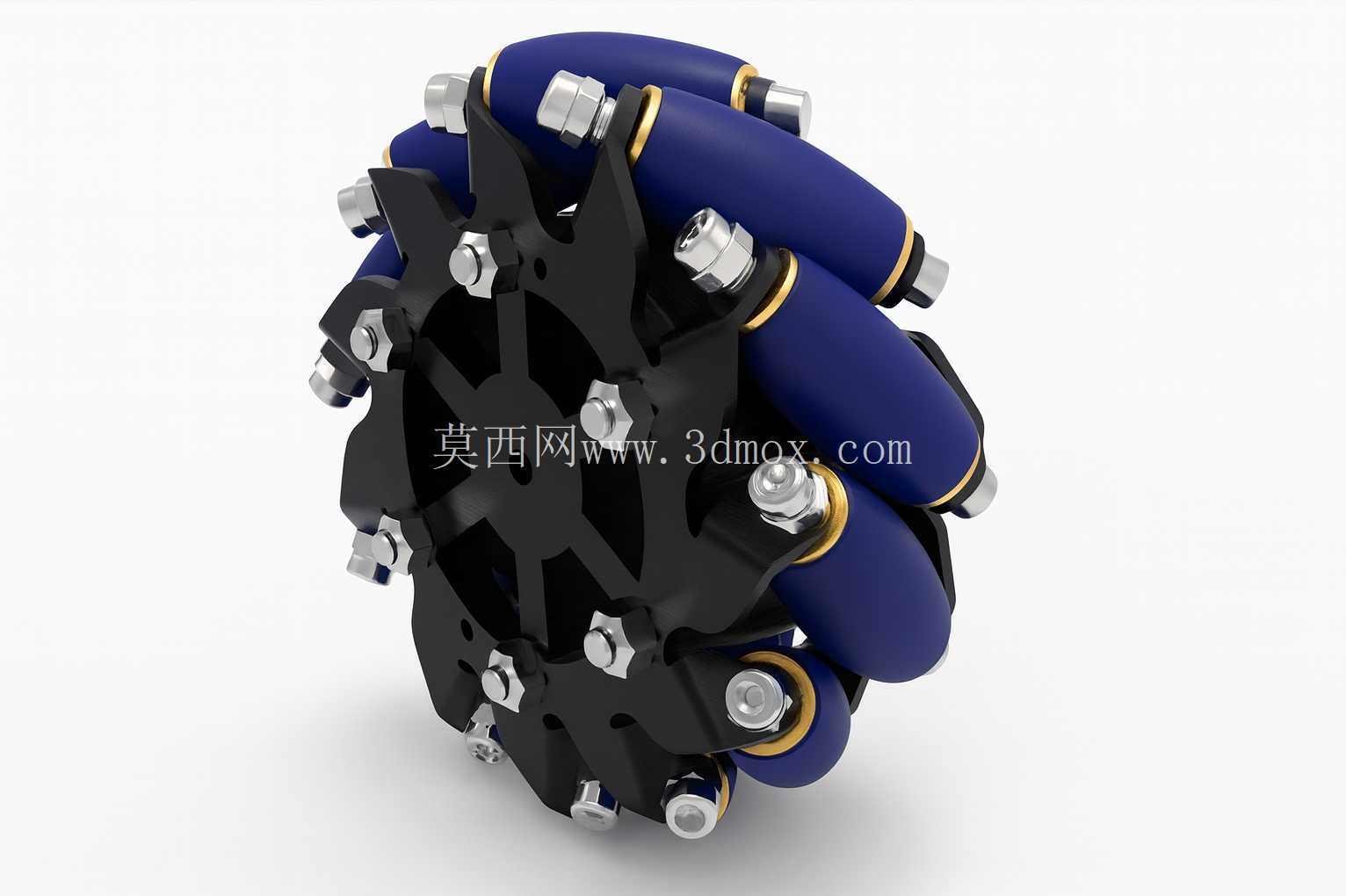

　　在移动机器人底盘的全向移动方案选型中，麦克纳姆轮是兼顾运动灵活性与控制成熟度的核心行走部件，这款4英寸规格的麦克纳姆轮，针对教育竞赛、工业轻型AGV、教学实训平台的使用场景做了针对性的结构优化，区别于传统大负载工业级麦克纳姆轮的厚重设计，该轮组采用注塑成型的主框架与滚轮组合方案，在控制自重的同时保证了常规场景下的耐用性。从结构设计逻辑来看，轮组的核心承载框架采用金属材质加工，作为整个轮子的受力基体，中心的安装孔位做了标准化的节圆分布，适配市面上多数竞赛级、教育类机器人底盘的驱动轴输出端，安装法兰面预留了足够的螺栓沉孔空间，可保证装配后螺栓头不突出轮体端面，避免运行中与地面或周边结构产生剐蹭。

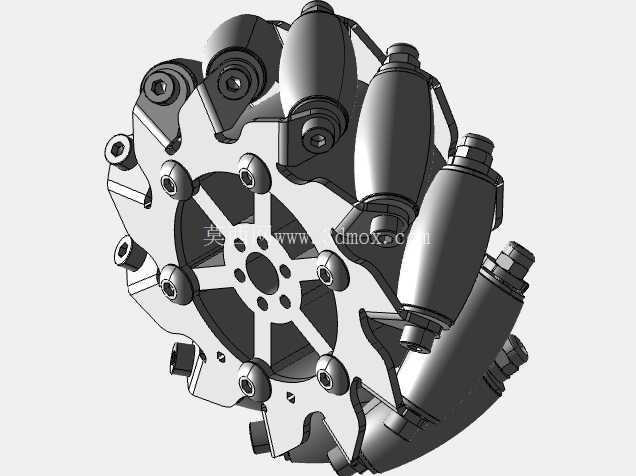

　　轮体周向均匀分布11个注塑成型的鼓形滚轮，滚轮的轴线与主轮轴线呈固定夹角排布，这一角度经过运动学仿真校核，可保证四个同规格轮组组合使用时，通过不同轮组的转速与转向差速，实现底盘在平面内的前后平移、左右横移、原地旋转、斜向行进等全向运动动作，无需额外设置转向机构即可完成狭小空间内的姿态调整，非常适合场地空间受限的竞赛场景、产线间物料转运的窄通道通行需求。滚轮本身采用高耐磨注塑材质，表面做了微弧面处理，与地面接触时为连续的点接触过渡，可有效降低轮组运行过程中的震动与噪音，滚轮内部自带转动支撑结构，无需额外加装轴承即可实现自由转动，减少了装配环节的零件数量，降低后期维护的复杂度。

　　从安装边界尺寸来看，该轮组标称直径为4英寸，轮体的轴向宽度经过紧凑化设计，在保证滚轮有效接触宽度的前提下，尽可能压缩了轴向安装尺寸，可适配底盘框架间距较小的小型机器人结构，轮体的安装孔位兼容标准的FRC、FTC竞赛机器人的输出轴规格，无需额外加工转接法兰即可完成快速装配。在实际使用场景中，单轮可独立采购也可四件成组配套，单轮使用时可作为辅助支撑轮搭配传统驱动轮实现特定运动轨迹，成组使用时可搭建完整的全向移动底盘，在教育实训场景中，该轮组的外露结构可直观展示麦克纳姆轮的运动原理，方便学习者理解全向移动的运动学解算逻辑；在工业轻型AGV场景中，该轮组的自重较轻，可降低底盘整体负载，提升续航表现，注塑滚轮的耐磨特性可满足室内平整地面的长期运行需求，金属主框架的结构强度可承受常规启停过程中的冲击载荷，避免轮体变形导致的运动精度下降。

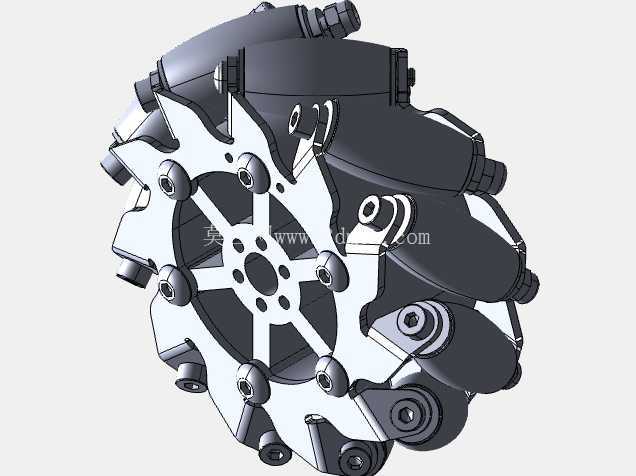

　　设计过程中针对滚轮的固定方式做了优化，每个滚轮的转轴采用卡接加螺栓锁紧的双重固定结构，可避免机器人急停、变向时滚轮脱出的问题，主轮盘上的镂空结构在不降低整体结构强度的前提下，进一步减轻了轮体自重，同时减少了轮体转动过程中的风阻与转动惯量，提升驱动电机的响应速度。轮体的所有外露棱边都做了倒角处理，避免装配过程中划伤操作人员，也防止运行过程中剐蹭底盘的布线或其他结构件。
