工业传动用精密链轮结构设计方案

链轮作为链传动系统的核心啮合部件，广泛应用于各类需要精准动力传递的工业场景中，从轻工业的输送线、包装设备，到重型机械的矿山输送、农机传动，再到精密设备的进给机构，都能见到这类零件的身影。和带传动相比，链轮与链条的啮合不存在弹性滑动问题，平均传动比精准，传动效率更高，能在油污、粉尘、高低温等相对恶劣的工况下保持稳定的动力输出，同时对安装轴距的公差容忍度更高，适合长距离的动力传递场景。

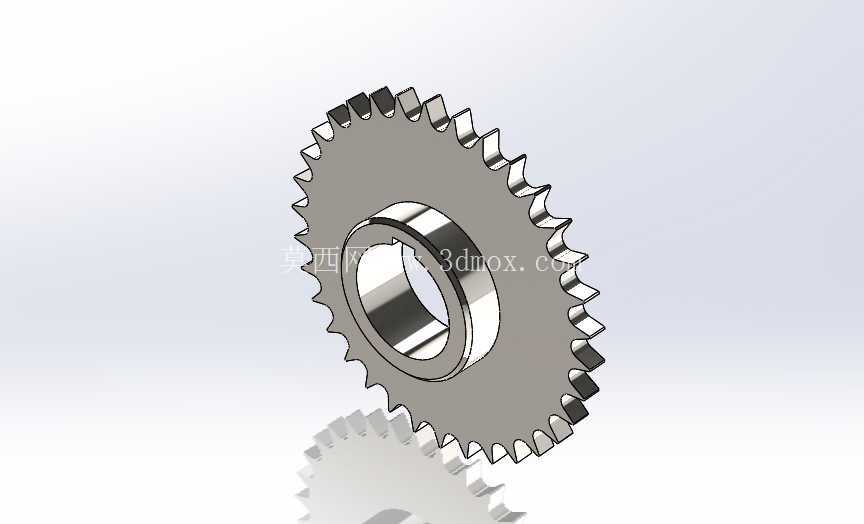

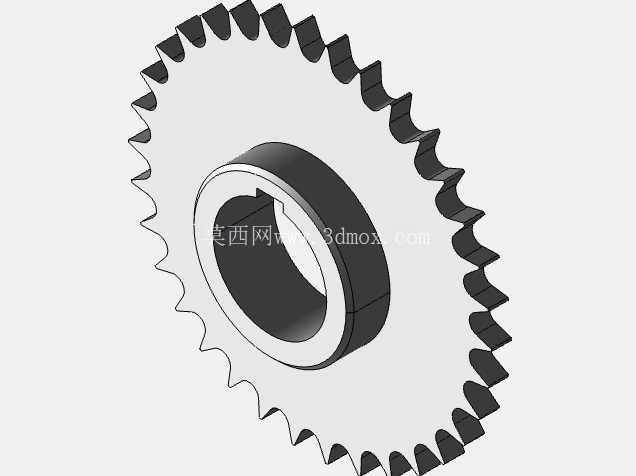

本次设计的链轮采用单排齿结构，整体为盘类带轮毂的构型，齿圈部分的齿形经过参数化拟合，能和标准滚子链实现顺畅啮合，避免啮合过程中的卡滞、跳齿问题。齿形设计阶段充分考虑了链节进入和退出啮合的运动轨迹，齿廓曲线采用三圆弧一直线的标准齿形，保证链节滚子在啮入时能平滑贴合齿面，减少啮合冲击，降低运行过程中的噪音和齿面磨损。轮毂部分设计有同轴的中心安装孔，孔壁加工精度满足与传动轴的过渡配合要求，轮毂端面与齿圈端面保持严格的垂直度公差，避免安装后出现端面跳动，导致链条运行过程中出现偏磨、掉链的问题。

从安装边界来看，该链轮的齿顶圆、齿根圆尺寸匹配对应规格链条的节距、滚子外径参数，轮毂的轴向长度适配常规传动轴的安装轴段长度，轮毂外径设计兼顾了键槽的加工空间和整体结构强度，不会因为开设键槽导致轮毂部分应力集中过大。设计过程中针对齿根部分做了圆角过渡处理，避免热处理和载荷冲击下出现齿根断裂的问题，齿面的粗糙度要求满足长期啮合的耐磨需求，整体结构没有冗余的设计部分，在保证强度的前提下尽可能控制零件重量，降低转动惯量，适合中高速的传动场景使用。

在实际设备选型匹配时，需要注意链轮与配套链条的节距一致性，同时要保证两轴的平行度公差，避免链轮齿面与链节出现偏载。该结构的链轮既可以用于开式传动的普通工况，也可以在加装防护罩、配合润滑系统的闭式传动场景中使用，适配的载荷范围覆盖中小功率的动力传递需求。建模过程中对每个齿的特征做了阵列约束，保证齿距的均匀性，所有配合面的尺寸公差、形位公差都在模型特征中做了对应标注，方便后续出工程图时直接调用，也能直接导入仿真软件做啮合接触应力分析、动平衡校核，大幅缩短从设计到加工的流程周期。

不同于齿轮传动需要严格的中心距要求，链轮传动允许一定范围内的中心距偏差，这也让该零件在设备改造、非标自动化设备搭建时的适配性更强，不需要额外做复杂的张紧机构调整，仅通过简单的腰型孔调节就能实现链条张紧度的调整。日常维护中，这类结构的链轮拆装方便，当齿面磨损到阈值后可以快速更换，不需要拆解整个传动系统，能有效降低设备的运维成本。
