20×40截面西格玛工业铝挤压型材

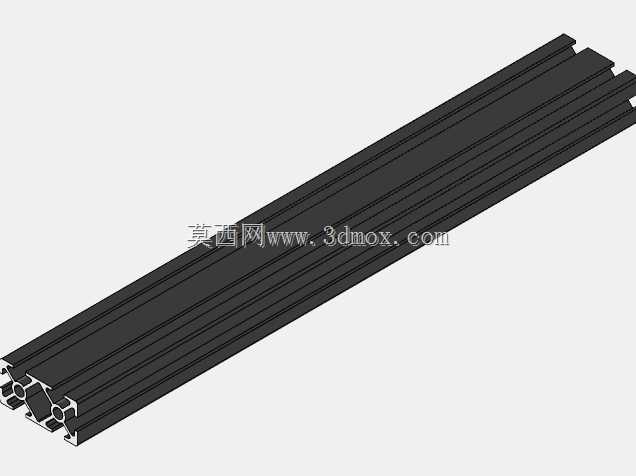

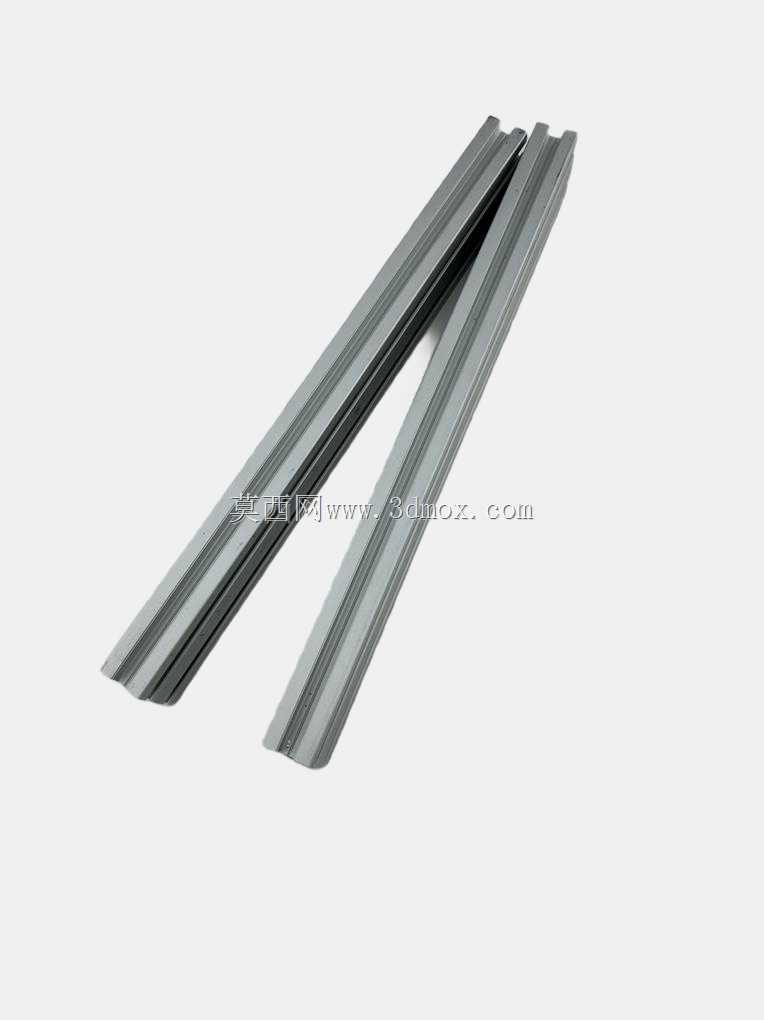

　　该型材属于20×40规格的西格玛系列工业铝挤压构件，截面宽度与高度比例为1:2，长度方向按290mm截取，适合在紧凑设备内部作为短跨距支撑、导向安装条或局部加强梁使用。型材外轮廓采用多道纵向沟槽布局，沟槽沿全长连续贯通，既为T型螺栓、滑块螺母提供嵌入空间，也使面板、传感器支架、导轨、防护罩等附件能够在任意轴向位置固定。相比等截面方管，这种开放槽道结构减少了后期钻孔、攻丝和焊接工作量，装配时可先预放紧固件，再沿槽调整位置，最后锁紧定位，便于现场反复拆装和改型。

　　从截面内部看，型材布置有多个纵向空腔和加强筋，空腔承担减重作用，筋位则把外壁载荷传递到整体截面上，使杆件在承受弯曲、扭转和局部夹紧力时保持较好的刚度。端部可见的孔腔与槽口形成规则边界，设计机架时可据此规划端盖、角件、地脚连接件和相邻型材的对接关系。20mm方向较薄，适合贴近设备侧板、门板内侧或运动机构旁布置；40mm方向具有更高截面高度，在作为横梁时可优先让载荷沿高截面方向作用，以发挥抗弯能力。

　　这类型材常见于自动化工作站、检测工装、轻型输送线旁栏、电子设备机架、实验台架以及机床外围防护结构。实际选型时，不能只看外形尺寸，还要结合支撑跨距、紧固件位置、负载作用点和安装面平面度综合判断。若用于承载直线导轨或滑动模组，槽道中心线与安装面的平行度需要在装配中通过加工基准或调平垫片控制；若用于防护围栏，则可利用连续槽道嵌入有机玻璃板、钣金封板或金属网，避免在型材可见面上额外开孔。

　　建模时应重点还原截面槽形、内腔筋板、端部开口和长度边界，保证相邻零件在虚拟装配中能够准确干涉检查。槽口宽度、壁厚过渡和圆角虽然细小，却直接影响螺母滑块是否能顺利装入，也影响端盖和角件的贴合。对于需要裁切的工程场景，290mm长度可视为一个标准分段，端部切割面应与型材轴线垂直，否则拼接角件时会出现缝隙或受力偏置。整体结构兼顾轻量化、可调整性和模块化扩展，是机械设计中快速搭建框架与安装基准的常用基础件。
