L298NH桥模块PCB安装固定支架

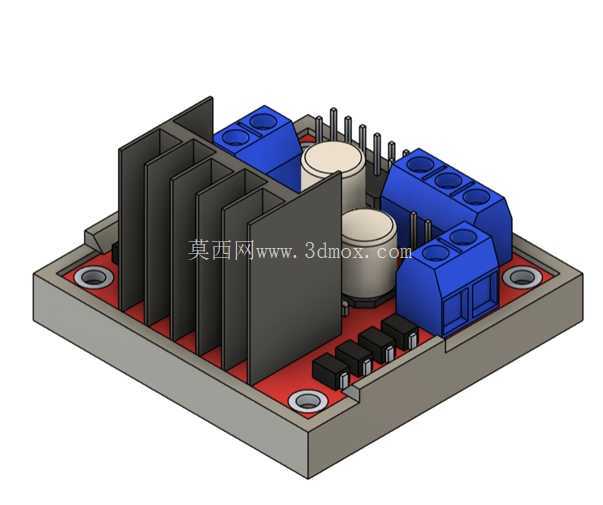

　　这款针对L298N H桥模块设计的PCB安装支架，正是瞄准这些实际装配中的痛点完成结构设计，无需改动模块原有硬件结构即可实现稳固安装。从结构适配性来看，支架整体采用围合式承托结构，底座轮廓完全匹配L298N模块的PCB外形尺寸，内侧预留的定位槽刚好卡住模块PCB的边缘，安装时只需将模块整体平放入支架内，无需额外粘接或者卡扣锁紧，依靠槽位的限位即可避免模块横向窜动。支架对应模块自带的大型散热片位置做了完全的避让设计，不会遮挡散热片的空气流通路径，保证模块在大电流输出工况下的散热效率，不会因为额外加装支架导致热量积聚，影响芯片的负载能力与使用寿命。在小型电控项目、创客开发、教学实验平台以及小型自动化设备的电控回路搭建中，L298N作为经典的双H桥直流电机驱动模块，应用覆盖范围极广，从智能小车的行进驱动、小型机械臂的关节动力输出，到教学演示平台的负载控制，都能见到该模块的身影。但在实际装配过程中，不少从业者都会遇到模块固定的痛点：常规使用时要么直接将模块悬空通过杜邦线连接，要么需要剪断模块原有排针才能贴合PCB板面安装，前者在设备移动、震动过程中容易出现接线松脱、模块移位的问题，后者则会破坏模块原有结构，后续拆卸复用难度大，还可能因焊接操作不当损坏模块核心芯片。

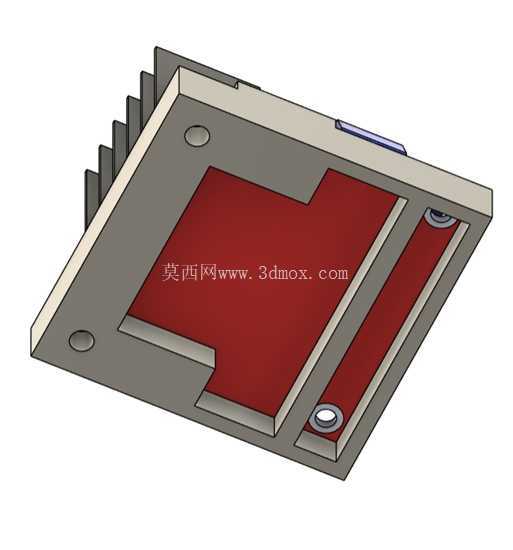

　　针对模块上的接线端子、电解电容、排针等突出元件，支架都做了精准的位置避让，所有元件的安装、接线操作都不会被支架结构干涉，模块装入支架后依然可以正常完成电源接线、电机接线、控制信号接线的全部操作，无需调整原有接线习惯。支架底部设计的安装孔位完全对应标准PCB板的通用安装孔距，孔位内嵌的金属衬套区域可以直接通过M3螺丝将支架连同模块一起锁紧在主控PCB或者设备安装板上，安装后模块与下方PCB板面保持固定间距，既可以避免模块底部焊盘与下方板面接触造成短路，也能预留出足够的走线空间，方便控制线路的整理与固定。从3D打印加工的角度来看，支架的整体结构做了面向增材制造的优化，所有壁厚保持均匀，没有大角度的悬空结构，打印过程中仅需要极少的支撑材料，甚至在调整打印角度后可以实现无支撑打印，大幅降低打印加工的材料成本与后处理工作量，不管是工业级FDM设备还是桌面级3D打印机都可以快速完成加工，适配小批量定制、个人DIY加工等不同场景的加工需求。

　　在实际设备装配场景中，这款支架可以广泛应用在各类使用L298N驱动模块的电控系统中：比如智能移动小车的底盘电控部分，使用该支架固定驱动模块后，即使小车在行进过程中遇到路面颠簸、急加减速的情况，模块也不会出现移位、接线松脱的问题，大幅提升设备运行的稳定性；在教学实验平台的搭建中，使用该支架可以快速完成模块的标准化安装，避免学生实验过程中反复拆卸模块导致的引脚损坏、接线混乱问题；在小型自动化设备的电控柜内部安装时，支架可以将驱动模块规整固定在指定安装位置，方便电控线路的整理排布，让内部走线更加整洁，后续设备维护时也能快速定位模块位置，提升检修效率。

　　支架的安装边界设计充分考虑了不同场景的适配需求，整体高度控制在刚好承托模块的范围内，不会额外增加过多的安装高度，即使在安装空间紧凑的小型设备内部，也不会和周边其他元件产生空间干涉；安装孔的位置设计兼容多种常用的PCB安装孔距标准，不管是通用洞洞板、定制PCB还是设备的金属安装板，都可以顺利完成固定安装，不需要额外对安装面进行打孔改造。结构设计上没有多余的装饰性结构，所有结构特征都服务于安装固定、元件避让、散热保障的实际功能需求，没有冗余的材料浪费，在保证结构强度的前提下尽可能控制整体重量，不会给安装载体带来额外的负重负担。针对模块排针的位置，支架边缘做了缺口避让，模块装入支架后排针依然可以正常插接杜邦线或者其他接线端子，不会因为支架的围挡影响接线操作；对应模块上的功率元件区域，支架底部预留了微小的通风间隙，配合散热片的竖向风道，可以形成空气对流通道，进一步提升模块长时间工作时的散热稳定性，避免高温工况下芯片出现过流保护、输出功率下降的问题。
