KY-005红外发射模块结构设计

这款红外发射模块是嵌入式开发、智能硬件原型搭建中常用的信号发射单元，核心功能是通过红外发光二极管将电信号转换为特定波长的红外光信号，实现短距离无线红外通讯，常与配套的红外接收模块配对使用，覆盖家电遥控改造、智能小车避障、红外数据传输、近距离物体感应等多类应用场景。

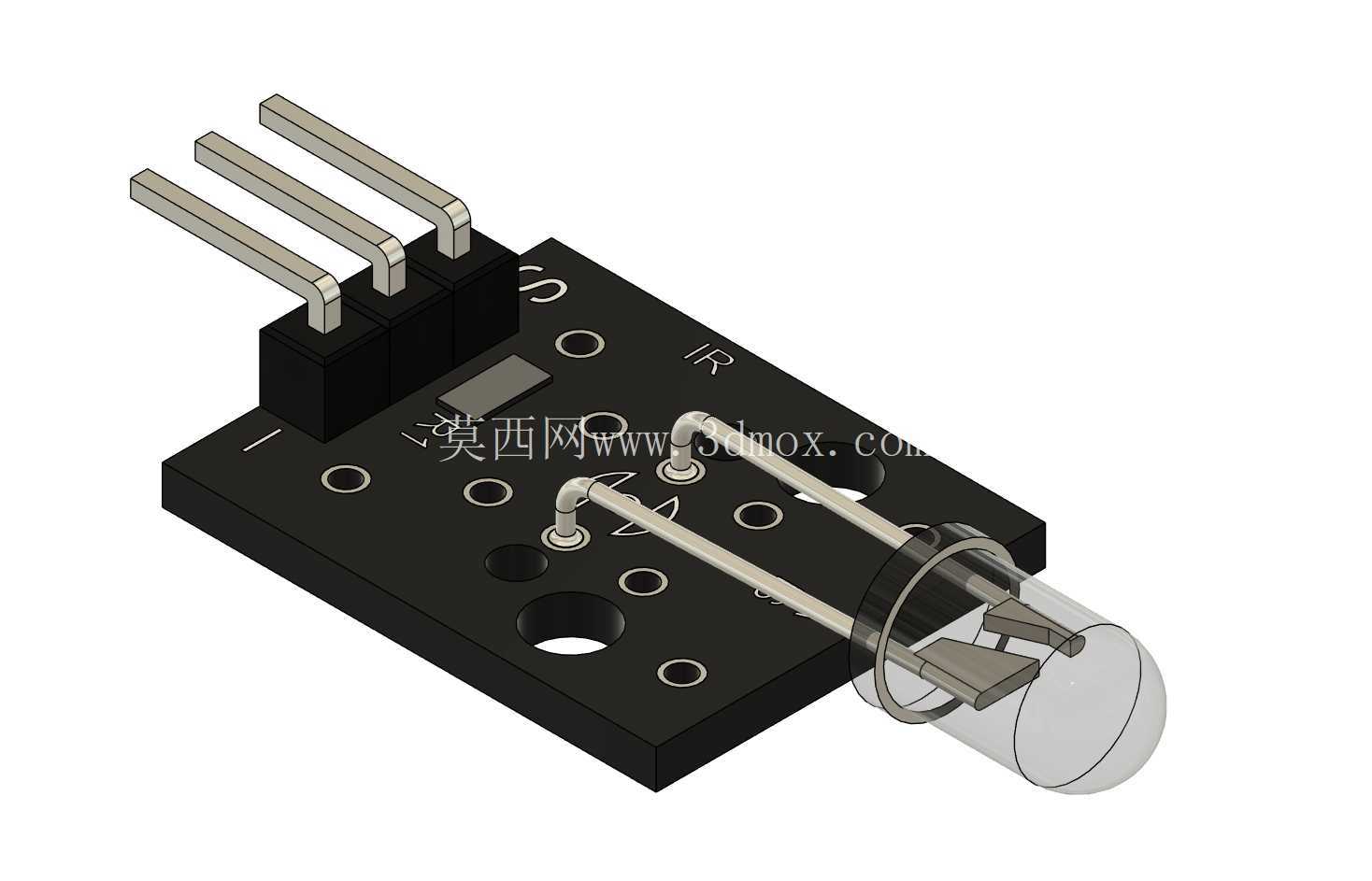

从结构设计来看，模块采用标准2.54mm间距排针引出接口，适配面包板、杜邦线直连的快速搭建需求，无需额外焊接即可完成与主控板的接线，降低原型验证阶段的装配成本。模块基板选用常规玻纤PCB材质，板载限流电阻直接匹配3.3V与5V主控电平，无需外接额外限流元件即可直接驱动红外发射管，避免新手接线时因电阻选型不当导致的元件烧毁问题。红外发射管采用立式直插安装，顶部半球形封装结构可优化红外光的发射角度，常规发射锥角覆盖30-45度范围，满足近距离全向遥控的信号覆盖需求，发射管引脚与PCB焊接处做了应力释放设计，减少反复插拔、震动场景下的引脚脱焊风险。

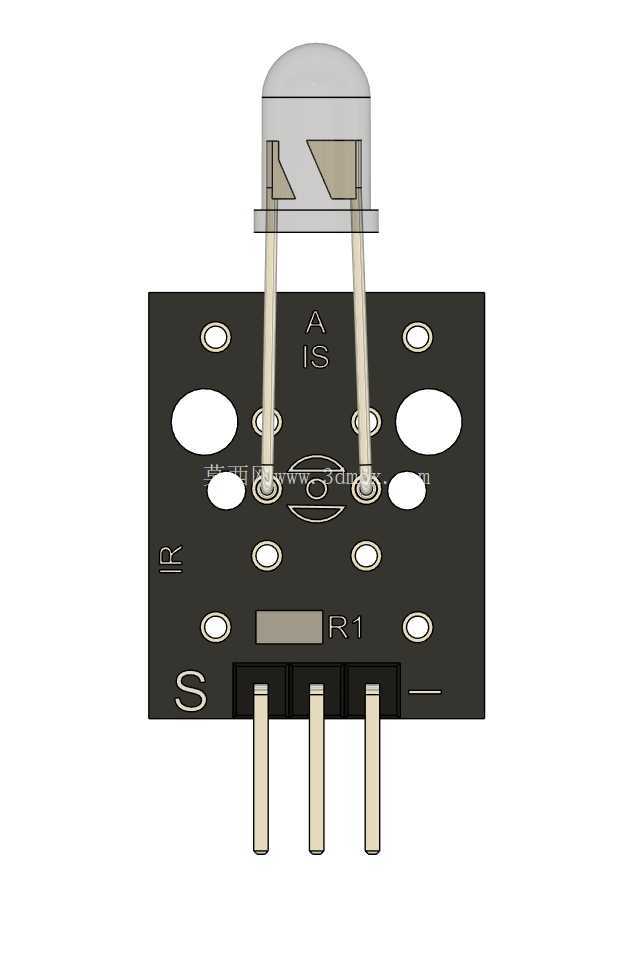

安装边界方面，模块整体为矩形板状结构，三个引出排针位于基板下侧，安装时可通过板上预留的四个M2安装孔完成螺丝固定，也可直接插装在面包板上使用，整体厚度不超过12mm，发射管顶端距基板高度约18mm，在紧凑的智能设备外壳内也能完成布置，不会与周边结构件产生干涉。设计时充分考虑了开源硬件的通用适配性，引脚定义完全兼容主流开源主控板的扩展接口，VCC、GND、信号脚的排布顺序与多数同类型传感器模块保持一致，可直接替换同封装的其他功能模块，无需修改安装孔位与接线顺序。

实际使用中，该模块可通过主控IO口输出38KHz载波信号驱动发射管发出调制红外光，抗环境光干扰能力优于无载波的红外发射方案，室内无遮挡场景下有效通讯距离可达8-10米，完全满足家用智能设备遥控的距离需求。结构设计上没有冗余的凸起结构，所有元件均采用贴片或矮封装直插元件，除发射管外其余元件高度均不超过5mm，在做嵌入式集成时可直接贴装在设备外壳内侧，仅需在外壳对应发射管位置预留直径3mm的红外透光窗口即可，无需额外做光学导光结构，降低整机结构设计的复杂度。PCB板边缘做了圆角处理，避免装配时划手或划伤周边线材，焊盘均做了沉金处理，提升反复焊接的可靠性，排针选用铜质镀锡材质，接触电阻小，多次插拔也不会出现接触不良的问题。

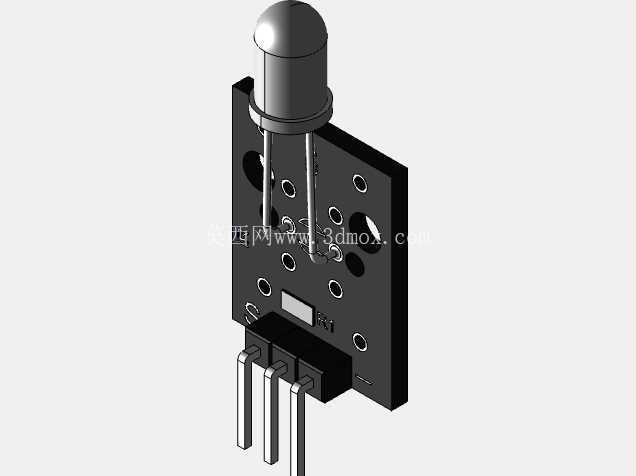

针对不同的安装场景，该模块既可以直立安装在主控板上方，也可以通过90度排针实现卧式安装，适配不同高度空间的装配需求，发射管的立式结构也允许在装配时根据实际信号发射方向微调引脚角度，无需重新设计PCB结构即可调整信号覆盖方向。在工业类简易红外信号传输场景中，该模块也可作为低成本信号发射端使用，配合遮光罩可实现固定路径的红外信号传输，避免周边其他红外设备的信号干扰，模块本身的宽电压适配特性也能兼容多数工业控制板的电平标准，无需额外做电平转换电路。
