小型测距激光雷达结构设计方案

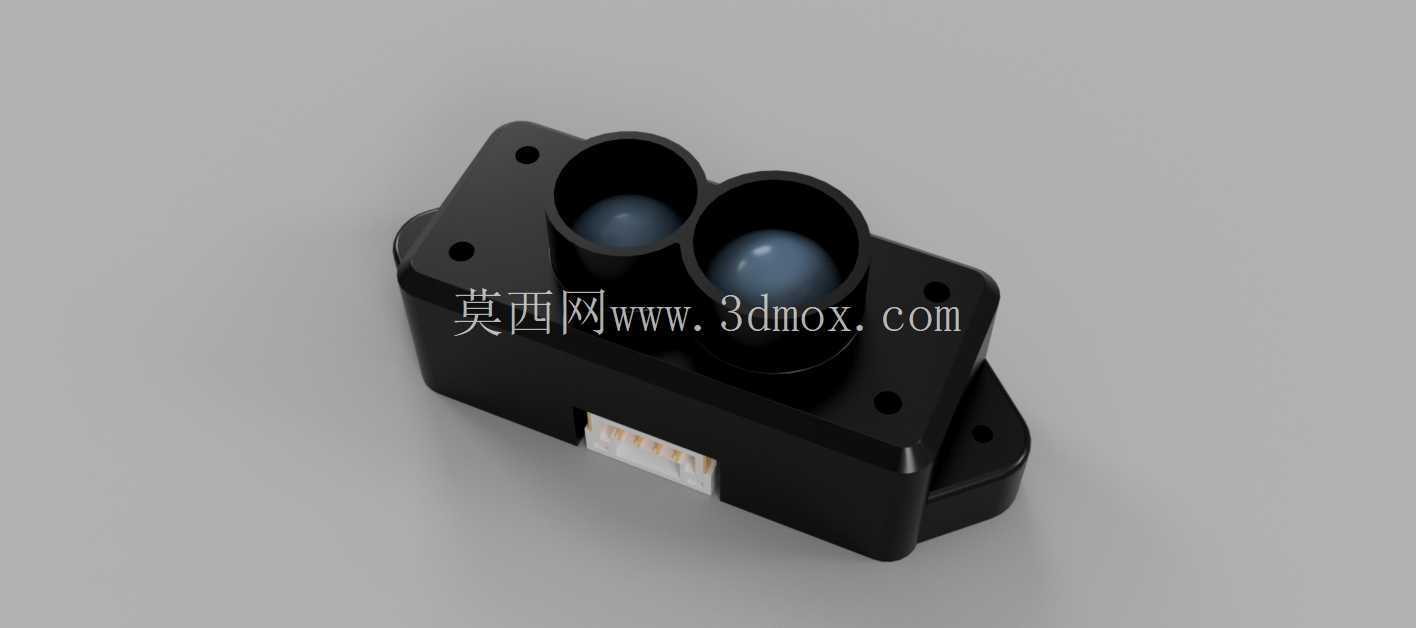

在做小型移动机器人避障模块选型的时候，最先要考虑的就是测距单元的安装边界和性能冗余，这款迷你激光测距雷达的结构设计，刚好适配多数小型AGV、教育机器人、低空无人机定高的安装空间需求。从结构布局来看，整个模块采用一体化黑色工程塑料壳体，两个光学收发镜头呈并列排布在壳体上部，发射与接收光路做了物理隔挡设计，能避免内部串光影响测距精度，壳体四周预留的沉头安装孔位，刚好匹配M2规格的固定螺丝，安装时不需要额外做转接支架，直接锁附在设备安装面即可。

从实际应用场景出发，这类小型激光雷达不需要像工业级大视场雷达那样做360度旋转扫描，更多是承担定点测距、近距避障、定高检测的功能，比如在桌面级教育机器人上，它可以安装在机身正前方，检测前方障碍物距离，给主控单元提供距离参数实现自主避障；在小型植保无人机上，它可以安装在机身底部，实时检测离地高度，配合飞控实现定高飞行；在智能仓储的小型料箱穿梭车上，它可以安装在车体前后端，检测货位位置和行进路径上的障碍物，避免碰撞。

功能特性上，这款测距模块的测距范围覆盖0.3米到12米，近距离检测盲区控制在0.3米以内，刚好适配小型设备的近距检测需求，1米范围内测距误差控制在6厘米内，1米外测距误差控制在量程的1%，对于不需要毫米级精度的移动设备避障场景来说，这个精度完全够用。视场角控制在2.3度，意味着它的检测光束发散角很小，不会因为检测范围内出现小尺寸杂物就误触发避障信号，抗干扰能力比大视场的红外测距模块更强。光学镜头采用850nm红外波段，日常室内光照环境下不会受可见光干扰，室外弱光环境下也能稳定工作。供电采用5V直流供电，和多数单片机、嵌入式主控板的供电电压匹配，不需要额外做电压转换电路，接口采用卧式排线插座，接线时可以直接插对应规格的端子线，不需要焊接，组装维护都很方便。

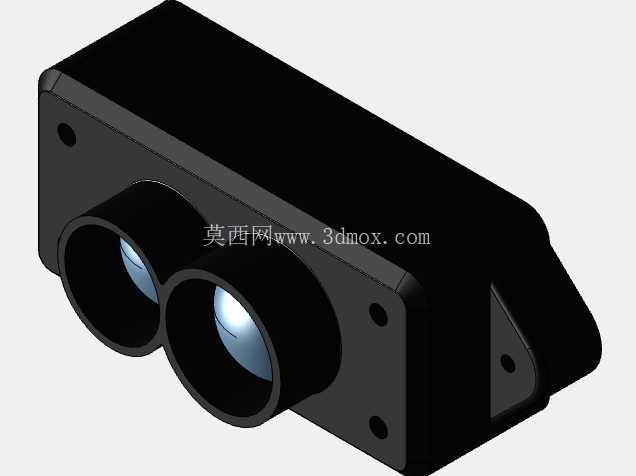

设计思路上，整个模块把光学收发单元、信号处理电路都集成在同一个壳体内，壳体做了圆角过渡处理，没有尖锐棱角，安装在移动设备上不会剐蹭线路或者其他结构件，整体尺寸控制在42毫米×15毫米×16毫米，重量仅4.7克，对于负载能力有限的小型无人机、微型机器人来说，这个重量和尺寸几乎不会给设备带来额外的负载压力，不会影响设备的机动性。壳体侧面的安装孔位做了对称设计，不管是正装、反装还是侧装，都能找到对应的固定孔位，适配不同设备的安装方向需求。镜头部分做了略微突出壳体的设计，避免安装面不平时刮花镜头表面，同时镜头周围的壳体做了遮光凸台，能减少环境杂光直接射入接收镜头，进一步提升检测稳定性。

从结构建模的角度来看，这个模型还原了模块的所有安装特征，包括沉头孔的深度、排线插座的位置和尺寸、镜头的突出高度，在做整机结构设计的时候，可以直接把这个模型导入装配体，提前预留安装空间，核对安装孔位是否匹配，避免后期打样后出现安装干涉的问题。尤其是做小型机器人结构设计的时候，很多工程师容易忽略传感器的安装空间和接线空间，直接套用这个模型的尺寸做安装位设计，能减少很多反复修改结构的工作量。模块底部的排线插座位置做了内凹设计，插上端子线之后，插头不会突出壳体底面，安装时可以让壳体完全贴合安装面，不需要在安装面上开槽避让插头，进一步降低了安装面的加工难度。
