30x30x10mm规格24V直流无刷散热小风扇

在紧凑型电子设备、小型工控模块、嵌入式硬件的散热设计环节里，小尺寸轴流风扇的选型与结构适配一直是结构工程师需要反复权衡的环节，这款30x30x10mm规格的24V直流无刷风扇，正是针对狭小安装空间的散热需求完成的结构建模。从实际应用场景来看，这类小尺寸风扇常被部署在工业通讯模块、小型PLC控制单元、车载电子终端、桌面级3D打印机挤出头散热位、迷你主机主板辅助散热区、安防摄像头内置散热腔等空间余量极其有限的位置，这些场景普遍没有多余空间容纳大尺寸风机，同时又需要稳定的定向气流带走元器件工作产生的积热，避免芯片、功率器件因长期工作在超温阈值下出现性能衰减、寿命折损的问题。

从功能特性上看，这款风扇采用直流无刷结构设计，相比传统有刷散热风扇，不存在碳刷磨损带来的寿命短板，运行过程中电磁干扰更低，不会对周边的敏感通讯电路、信号采集模块造成额外的电磁噪声影响，24V的供电规格也匹配绝大多数工业控制场景的标准供电母线，不需要额外增设电压转换电路，能直接接入设备现有供电回路，减少外围电路的设计工作量。风扇出线采用红黑双线的标准直流供电线序，红色对应正极、黑色对应负极，接线逻辑清晰，生产装配环节不容易出现接线反接的失误，出线长度预留了足够的布线余量，能适配不同设备内部的走线槽布局。

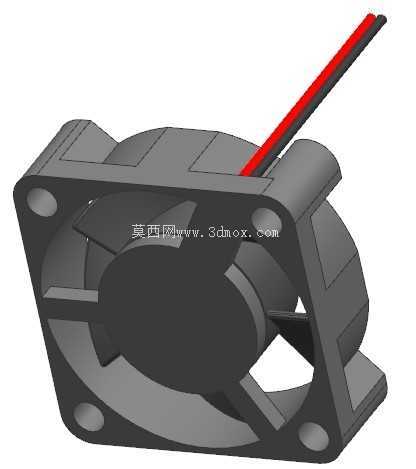

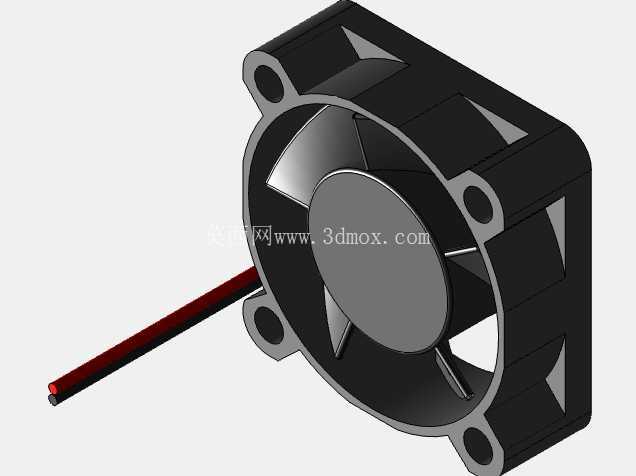

在结构设计思路上，这款风扇的外框采用方形带安装耳的结构，四个角位预留了标准的螺丝安装孔，安装孔的位置与外框边缘的距离经过精准核算，能匹配行业通用的30mm规格风扇安装孔位标准，工程师在做设备结构适配时，不需要重新调整安装柱的位置，可直接替换同规格的其他型号风扇，降低结构改型的成本。外框的中心区域是扇叶容纳腔，扇叶采用轴流式前倾叶片设计，叶片的曲面弧度经过气流仿真优化，在10mm的有限厚度尺寸下，能保证足够的风量输出，同时尽可能降低叶片旋转切割气流产生的风噪，避免在对噪音有要求的民用、办公场景下产生明显的听觉干扰。风扇的中心轮毂区域集成了无刷电机的驱动与定子结构，轮毂的直径控制在合理范围，不会过度遮挡中心区域的进风面积，保证气流能顺畅从进风侧流向出风侧。

从外形尺寸与安装边界来看，这款风扇的外轮廓长宽严格控制在30mm，整体厚度仅10mm，属于超薄型小尺寸轴流风扇，安装时需要预留的安全间隙极小，出风侧只需要预留2mm以上的空间避免扇叶剐蹭周边线缆或结构件，进风侧预留3mm以上的进风空间保证气流吸入顺畅即可，对于内部空间寸土寸金的紧凑型设备来说，这样的尺寸边界能极大降低结构布局的难度。安装孔的孔径适配M2.5规格的自攻螺丝或者铜柱固定，固定后的结构强度足够承受设备运输、工作过程中的振动冲击，不会出现风扇移位、扇叶剐蹭外框的问题。外框的边角做了小圆弧过渡处理，装配过程中不会划伤操作人员的手部，也不会刮伤设备内部的线材绝缘层，减少装配环节的潜在风险。

在实际选型适配过程中，结构工程师可以直接调用这个三维模型完成设备内部的装配干涉检查，提前验证风扇与周边电容、散热片、接线端子的位置关系，不需要反复打样确认安装空间，能有效缩短产品的研发周期。模型完整还原了风扇的外框细节、扇叶形态、出线位置与安装孔位，在做整机热仿真分析时，也能基于这个模型的尺寸参数设置对应的风阻、风量边界条件，提升热仿真结果的准确性，避免后期样机测试时出现散热能力不足的问题。对于做小型设备改型、旧设备散热升级的工程师来说，这个模型也能直接用来评估替换原有散热部件的可行性，确认安装位的匹配度，减少现场测绘的工作量。
