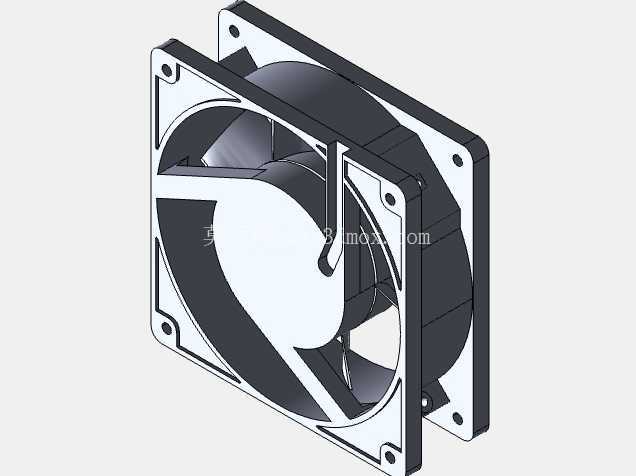

120mm规格双电压交流轴流散热风机结构

　　在工业电控柜、通讯基站机柜、小型工控设备、大功率电源模块的散热设计环节里，轴流风机是最常用的主动通风部件，这类120mm见方的交流轴流风机，因为适配常规110V与220V交流供电场景，不需要额外搭配开关电源做电压转换，在固定式工业设备、商用电器的散热回路里应用占比很高。做结构设计的时候，首先要卡准安装边界，这款风机的外框是标准120×120mm正方形结构，四个安装角预留了通孔位，安装孔的中心距、孔径都适配行业通用的安装尺寸，不管是机柜侧板的嵌入式安装，还是设备内部的支架式固定，都能直接匹配现有安装位，不需要额外做转接件设计。

　　外框采用一体式注塑成型结构，边角做了圆弧过渡处理，既避免安装时的锐边划伤，也能减少风阻，框体的厚度控制在常规轴流风机的标准厚度区间，不会占用过多设备内部的纵深空间，对于内部布局紧凑的工控设备来说，这个厚度尺寸刚好能平衡风量输出与安装空间的矛盾。叶轮部分的设计是风机性能的核心，这款轴流风机的叶片采用大倾角曲面设计，叶片数量经过动平衡调校，在保证足够出风量的同时，能降低运转时的振动与风噪，叶轮中心的轮毂区域做了圆弧导流设计，能减少进风侧的气流紊流，让气流顺着叶片曲面平稳导向出风侧，提升通风效率。

　　从实际使用场景来看，这类双电压交流轴流风机不需要额外配置直流供电模块，直接接入设备的交流供电回路就能工作，在户外通讯机柜、车间小型电控箱、商用制冷设备的散热回路里，能持续带走设备内部功率元件产生的热量，避免元件因为积热出现性能衰减或者寿命缩短的问题。做三维建模的时候，要重点还原外框的安装孔位尺寸、框体与叶轮的配合间隙，间隙值既要保证叶轮运转时不会和框体发生剐蹭，也要控制间隙大小避免漏风影响通风效率，同时要还原叶片的曲面弧度，因为叶片的曲面角度直接决定了风机的风压、风量参数，建模时要保证曲面的顺滑度，不能出现曲率突变的面，否则后续做仿真分析的时候会出现气流计算偏差。

　　另外，风机的出线位置、外框上的导流筋结构也要准确还原，这些细节结构会影响实际安装时的走线布局，以及风机自身的结构强度，外框内侧的导流筋能引导气流走向，同时提升框体的抗形变能力，避免长期运转振动导致框体变形。在设备选型阶段，这类120mm规格的交流轴流风机属于通用型散热部件，适配的场景非常广，不管是做新设备的散热结构设计，还是做旧设备的散热改造，都能直接选用，不需要重新开模做定制化结构，能大幅缩短设计与生产周期。建模过程中还要注意安装面的平面度要求，风机的安装贴合面要保证平整，否则安装时会出现框体受力变形，导致叶轮蹭框或者运转振动变大的问题，所以在三维模型里要标注清楚安装面的平面度公差，给后续的生产、安装环节提供参考。从气流组织的角度来说，这款轴流风机采用直吹式通风结构，气流沿着风机轴向直线流动，在机柜散热设计里，可以搭配通风滤网组成进风或者排风回路，根据设备内部的发热元件布局，选择合适的安装位置，让气流直接掠过发热元件表面，带走热量，相比离心风机，轴流风机的风阻更小，通风量更大，适合在风阻不高的开式或者半开式通风回路里使用。
