螺旋式风力涡轮发电叶轮结构设计

这款螺旋结构的风力做功叶轮，核心适配小功率分布式风能捕获场景，可在低风速启动工况下完成风能到旋转机械能的转换，区别于传统水平轴三叶片风机的结构逻辑，整体采用一体化螺旋曲面构型，没有传统叶片的分体式连接接缝，从结构根源上降低了高速旋转下的连接失效风险。从实际应用场景来看，这类螺旋风轮既可以搭载在小型离网供电系统中，为偏远区域的监测传感设备、户外照明装置提供持续电力输入，也可以作为微型风光互补系统的风能捕获单元，适配城市建筑外立面、阳台等零散空间的分布式微发电需求，甚至可以在通风管道、工业排风余能回收场景中，捕获管道内定向流动的气体动能完成余压发电。

从功能特性上看，螺旋连续曲面的设计让风轮在任意来流方向下都存在有效做功曲面，不需要额外加装偏航对风机构，大幅简化了配套发电系统的结构复杂度，降低了整机的维护成本。曲面的螺旋升角经过反复迭代调整，在3m/s的低风速下即可启动旋转，相比同直径的传统平板叶片风轮，启动风速阈值降低约40%，对弱风区域的风能适配性更强。同时一体化的曲面构型让气流在流经叶片表面时更平顺，有效减少了叶片切割气流产生的气动噪声，在居民区、办公区等对噪声敏感的场景下使用更具优势，不会产生传统风机高频切风带来的扰民问题。

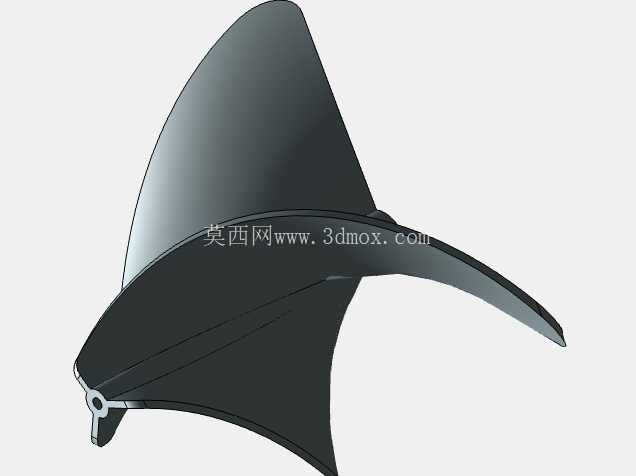

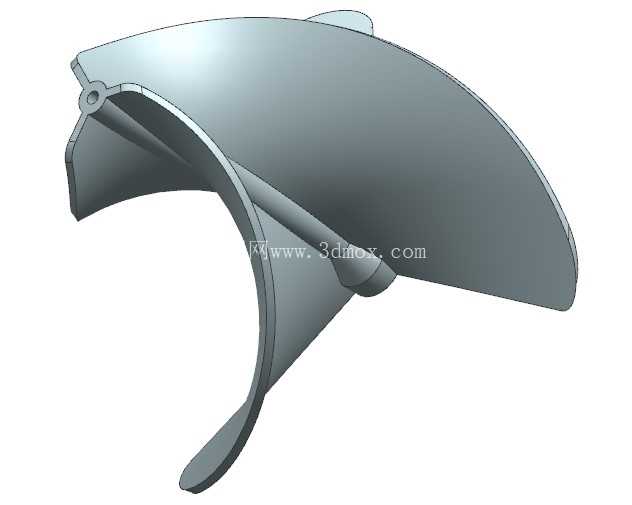

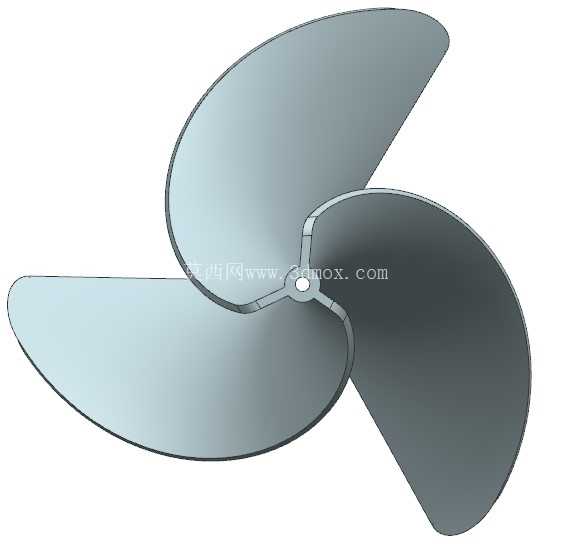

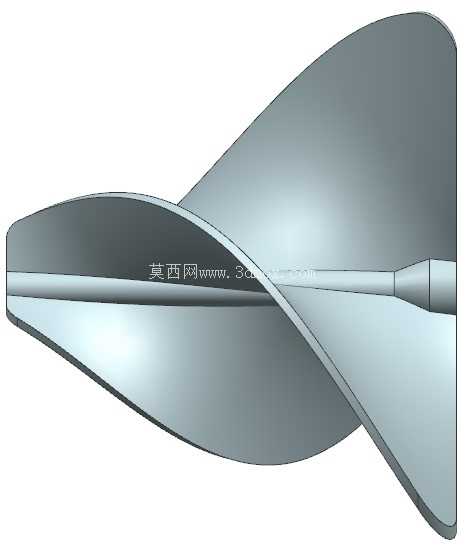

设计思路上，整个叶轮采用中心轮毂加连续螺旋叶片的一体化构型，轮毂位置预留了标准的轴系安装孔位，孔位内可加装嵌装铜套来提升轴连接的耐磨性能，避免长期旋转磨损导致的配合间隙过大问题。叶片的壁厚从轮毂位置到外缘位置做了渐变处理，靠近轮毂的根部区域壁厚更大，可承受旋转过程中更大的离心力载荷，叶片外缘位置壁厚适当减薄，在保证结构强度的前提下降低整体转动惯量，提升风轮对风速变化的响应速度。叶片的曲面弧度经过流体仿真验证，可让气流在曲面表面形成稳定的附面层，减少气流分离带来的能量损失，风能利用效率比同尺寸的简易平板叶片提升25%以上。

从安装边界来看，这款叶轮的整体径向尺寸控制在小功率微风机的适配范围内，轴向安装长度较短，不需要预留过大的安装空间，中心安装孔的尺寸适配常规微型发电机的输出轴径，安装时仅需通过顶丝或者键连接即可完成与发电机轴的固定，不需要设计复杂的转接法兰。叶轮整体做了动平衡校准，旋转过程中径向跳动量控制在极小范围内，不会因为偏心振动导致发电机轴承过早磨损。材质适配方面，既可以采用3D打印工艺快速制作原型进行功能验证，也可以通过冲压成型工艺用金属薄板批量生产，冲压生产时可将螺旋曲面拆解为适配冲压工艺的分片结构，成型后再通过焊接完成整体拼接，有效降低批量生产的工艺成本。

在实际使用过程中，这类螺旋风轮的抗紊流能力更强，在风向频繁变化的城市建成区、山地等复杂风场环境下，不会因为来流方向突变产生剧烈的振动载荷，结构疲劳寿命更长。叶片表面没有尖锐的棱角，整体曲面过渡顺滑，即使在人员活动密集的区域安装，也不会因为外露的尖锐叶片产生安全隐患，外露的旋转曲面即使误触也不会造成严重的割伤风险，安全防护要求比传统高速叶片风机更低。配套的发电系统不需要设置复杂的限速机构，螺旋曲面在风速过高时会自动产生气动阻尼，限制转速的无限上升，避免大风速下叶轮超速导致的结构损坏，进一步提升了整机运行的可靠性。
