全尺寸仿人双足机械臂人形机器人结构

这套人形仿生机械结构的设计，核心围绕仿人运动能力的落地展开，整体站立高度设定为1.5米，对应普通人5英尺的身高区间，所有关节的运动范围都参考人体生理活动边界做了限位设计，避免运动过程中出现结构干涉或者超出执行器行程的问题。目前已完成的结构模块包含下肢腿部组件、腰部连接基座、双侧手臂以及末端手部结构，剩余的头部、躯干外壳等模块还在迭代优化中，现有已完成的结构已经可以实现基础的站立、手臂抬升、手指抓握等动作，能够满足基础的仿生运动验证需求。

从应用场景来看，这类人形结构可用于高校机器人实验室的运动算法验证平台，也可作为科普展项的互动演示载体，后续完善行走算法后还能适配简单的巡检、物料转运场景，替代人工完成重复性的固定路径移动作业。结构设计上优先考虑了模块化拆分逻辑，腿部、腰部、手臂、手部都采用独立的连接接口，单个模块出现故障或者需要迭代时，可以直接拆卸替换，不需要拆解整个机身，大幅降低后期调试和维护的成本。

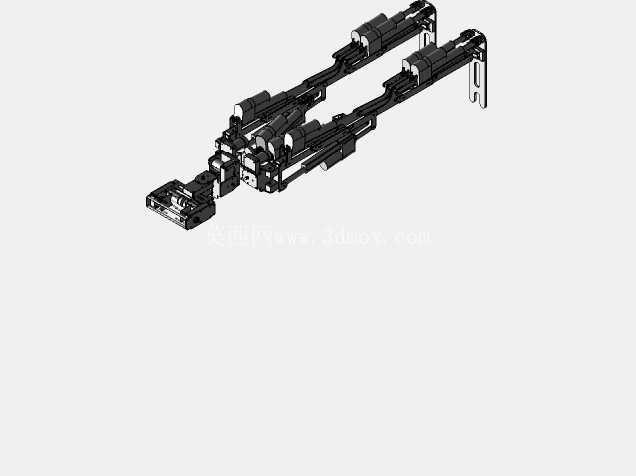

执行器选型上，手臂和手部的线性驱动单元选用了PQ12与L16型号的微型电动执行器，这类执行器体积小、输出推力足够，安装孔位统一，不需要额外设计复杂的转接件就能直接固定在结构支架上。腿部的执行器因为需要承载整台设备的重量，做了加粗设计，虽然目前外观上看起来略显粗糙，但结构强度经过校核，完全可以支撑整机站立以及慢步行走时的载荷冲击，不会出现结构形变或者断裂的问题。所有关节的转动副都采用了标准轴承配合销轴的连接方式，转动间隙控制在0.1mm以内，既保证了运动的顺滑度，也避免了间隙过大导致的运动精度丢失问题。

安装边界方面，整机站立时的占地面积约为0.25平方米，对应双脚分开与肩同宽的站立姿态，手臂完全展开时的横向最大宽度为1.4米，手臂向上完全举升时的总高度为2.1米，在做运动路径规划时需要预留至少0.5米的周边安全空间，避免运动过程中碰撞到周边物体。结构的主支撑件采用铝合金型材拼接而成，兼顾了结构强度和整体重量，整机目前的重量控制在18kg以内，后续增加外壳和电池模块后总重量不会超过25kg，不需要额外的吊装设备就能完成搬运和组装。

手部结构采用了欠驱动设计，单根手指只需要一个执行器就能实现弯曲抓握动作，不需要为每个指节单独配置驱动单元，既降低了控制难度，也减轻了手臂末端的负载，抓握时可以自适应不同形状的物体，最大抓持重量可达1kg，能够满足抓取日常工具、小型物料的需求。腰部结构采用了回转支撑设计，可以实现上半身±90度的旋转，配合手臂的运动可以覆盖更大的作业范围，不需要整机移动就能完成侧身取放物品的动作。腿部的髋关节、膝关节、踝关节都配置了角度限位结构，运动范围和人体关节保持一致，比如膝关节的最大弯曲角度为135度，踝关节的前后摆动角度为±30度，既保证了运动的仿生性，也避免了关节过转导致的线路拉扯或者结构损坏。

整套结构的走线都做了内置处理，所有执行器的线路都从结构件的内部空腔穿过，外部没有裸露的线束，既避免了运动过程中线束被结构件夹损，也让整体外观更加整洁。后续迭代时会在躯干位置预留电池和控制板的安装仓，不需要额外外挂控制模块，进一步提升整机的集成度。目前的结构已经完成了静态强度测试和单关节运动测试，后续完成整机装配后会进行行走步态调试，验证整体结构的动态稳定性。
