六轴关节型工业机械臂结构设计

这款关节型机械臂的结构设计，核心瞄准3C电子装配、小型工件上下料、实验室自动化搬运这类轻负载作业场景，在做整体构型的时候，优先考虑了小占地安装空间下的作业覆盖能力，底座采用方形法兰安装结构，安装孔位按照通用工业轻载设备的布局设计，可直接固定在型材工作台、设备机架顶面或者移动AGV搭载平台上，安装边界预留了足够的紧固件操作空间，不需要额外做复杂的转接支架就能完成部署。

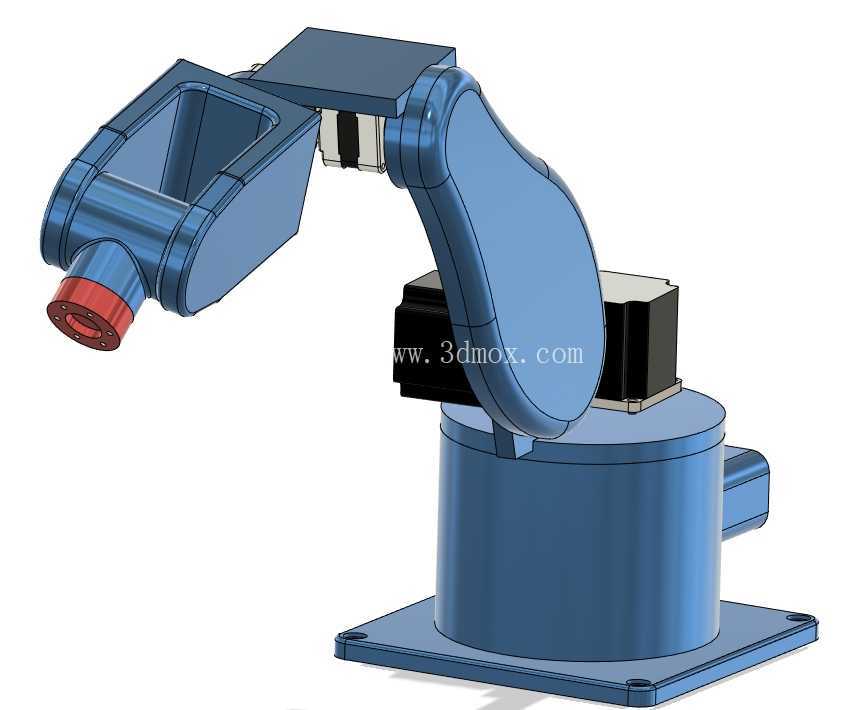

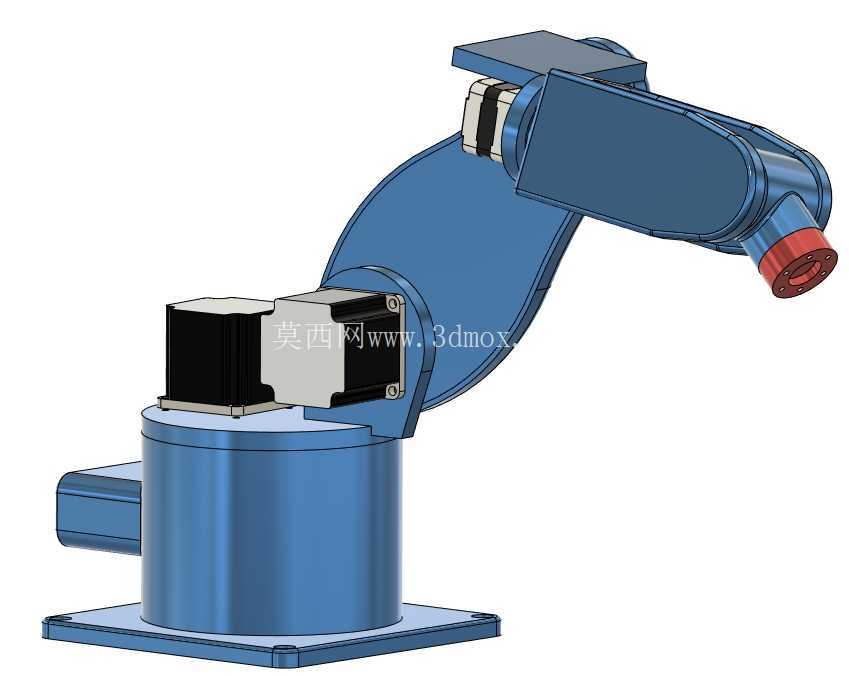

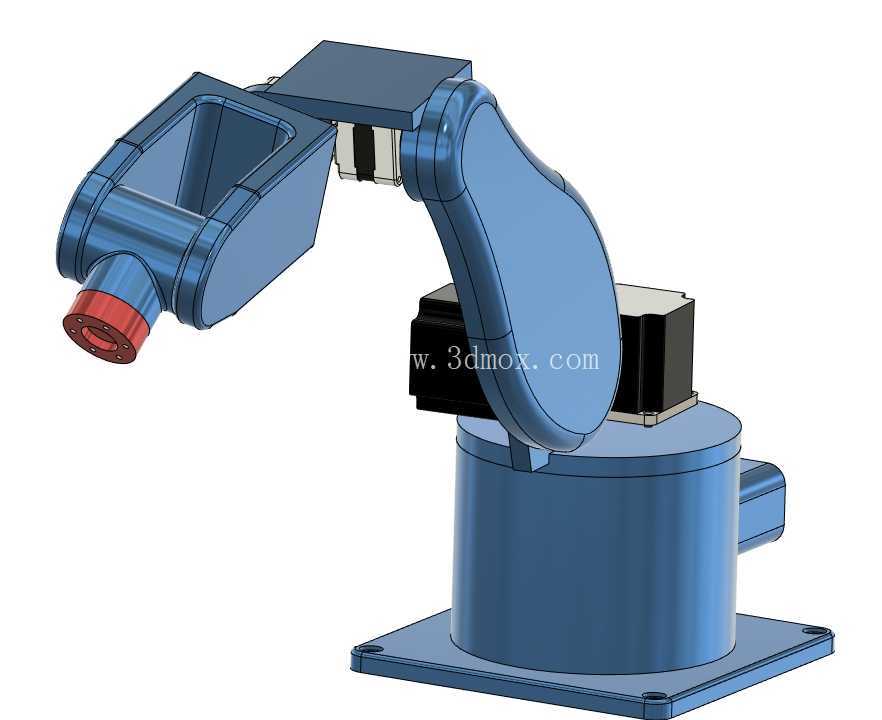

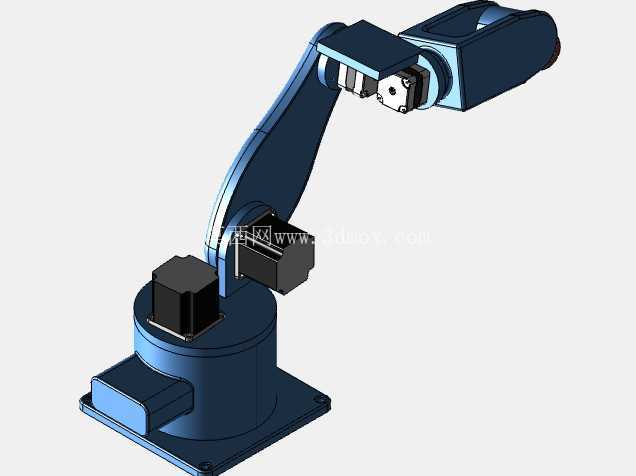

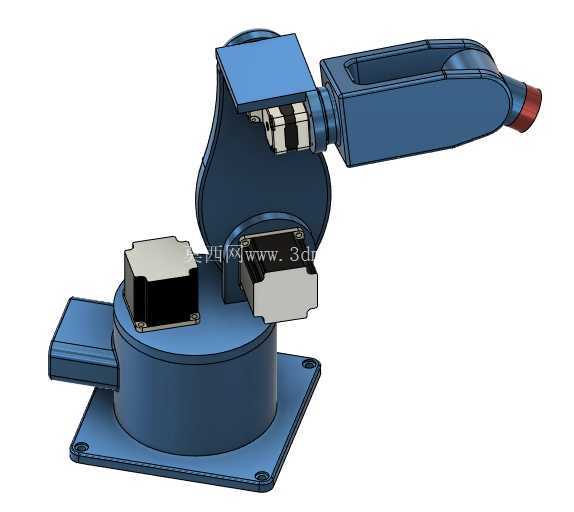

从功能特性来看，整机采用多关节串联构型，腰部回转关节支撑整个臂体的水平方向回转，大臂、小臂的摆动关节负责垂直平面内的位置调整，末端腕部结构可实现末端执行器的姿态变换，能够覆盖底座周边半球形的作业范围，足够应对工作台面范围内的物料转移、工位衔接、简单装配动作。设计过程中特意将关节驱动部件的安装位置做了重心优化，将重量较大的驱动单元尽量靠近回转中心布置，降低臂体伸展状态下的偏载力矩，提升关节运行的稳定性，减少低速运行时的抖动问题。

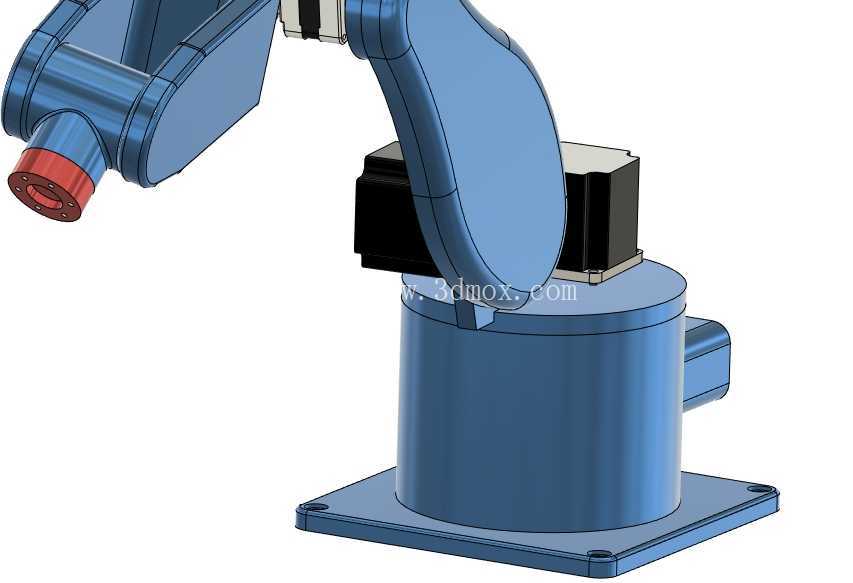

在结构细节处理上，臂体外壳采用流线型包覆设计，一方面可以避免内部走线外露，防止车间环境内的粉尘、切削液飞溅进入关节铰接位置，另一方面也能减少臂体快速移动时的风阻，对于高速点位作业的场景能小幅降低驱动负载。关节铰接位置的密封间隙做了均匀控制，既保证转动过程中不会出现结构干涉，也能避免大颗粒杂物进入铰接缝隙磨损配合面。底座部分做了加高的圆柱支撑结构，让第一关节的回转高度抬升到合适位置，避免臂体低位伸展时和安装台面发生碰撞，同时底座内部预留了走线空腔，所有关节的动力线缆、信号线缆都可以从内部空腔穿到底座出线口，外接设备线缆不会随着臂体回转出现拖拽、缠绕的问题。

做这款结构设计的时候，没有纳入内部齿轮传动、电控驱动等细节部件，重点把整体的外形包络、关节运动的空间边界、各部件的装配衔接关系做了清晰的表达，对于需要做机械臂周边配套工装设计、生产线布局仿真、设备集成方案验证的从业者来说，可以直接导入模型做干涉检查、作业范围模拟，不需要再重新搭建臂体的整体外形框架。设计过程中反复核对了各关节极限摆动角度下的空间位置，确保全行程范围内臂体自身部件不会发生碰撞，同时给出了明确的安装基准面、末端法兰的接口尺寸参考，方便后续对接不同类型的末端执行器，比如气动夹爪、真空吸盘、小型拧紧轴这类常用作业工具，都可以参照末端法兰的安装尺寸做适配设计。

从实际应用的角度出发，这类轻载机械臂在中小批量自动化改造场景里的适配性很强，不需要专门做大型的设备基础，普通的工业工作台就能承载，作业半径刚好覆盖单人操作的工位范围，可以替代人工完成重复性的取放、搬运、定位动作，在做整线布局的时候，用这个模型可以快速模拟臂体和周边输送带、料架、加工设备的位置关系，提前排查作业死角、干涉风险，减少现场调试的改动量。臂体的外形曲面做了顺滑过渡处理，没有突兀的棱角凸起，一方面是避免车间作业过程中剐蹭操作人员或者周边线缆，另一方面也方便日常清洁维护，表面的积尘可以很方便地擦拭清理，适合电子车间这类对洁净度有一定要求的作业环境。
