多关节万向蛇形探测机器人结构设计

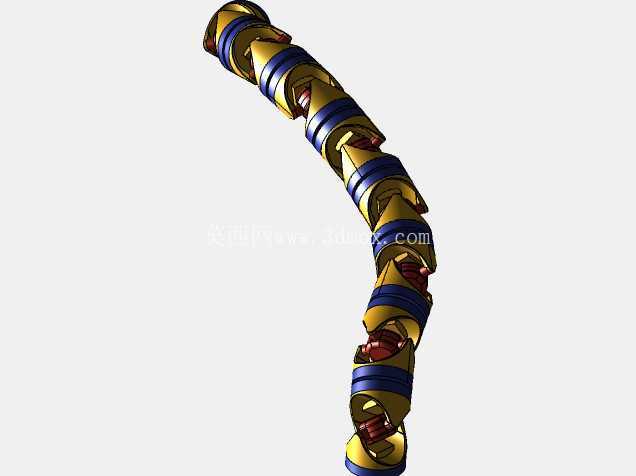

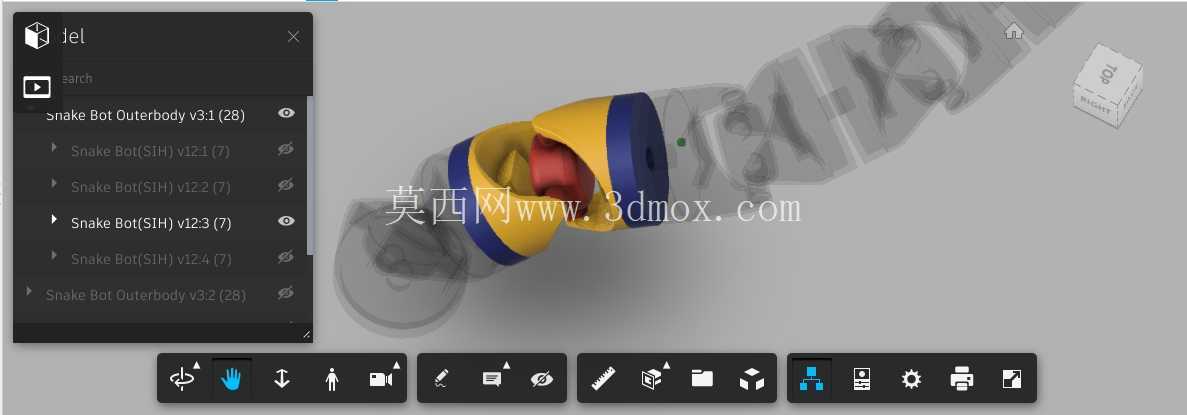

　　从结构设计逻辑来看，每一节关节单元都采用独立的腔体结构，腔体内预留了动力组件、信号传输线束的走线空间，相邻关节之间的连接部位设置了耐磨限位衬套，避免大角度偏摆时出现结构硬碰撞，同时在关节转动副位置设计了环形密封槽，可适配IP65级的密封防护需求，满足潮湿、多粉尘作业场景的使用要求。装置末端的搭载平台采用快拆式结构设计，可根据不同作业场景更换视觉采集模块、气体检测模块、小型取样机械手等功能组件，平台与末节关节之间设置了减震缓冲结构，能够抵消装置行进过程中产生的小幅振动，保证末端采集设备的工作稳定性。这款仿生蛇形移动探测装置的结构设计，核心围绕非结构化复杂场景的通行需求展开，区别于传统轮式、履带式移动设备的地形适配局限，整体采用多段模块化串联的关节布局，单节关节单元之间通过十字万向连接结构实现动力传递，相邻关节可在两个正交转动维度上实现±35度的偏摆动作，串联后整体弯曲半径可控制在180mm以内，能够顺利通过直径200mm的弯曲管道、坍塌建筑缝隙、野外崎岖碎石路面等常规移动设备无法抵达的作业区域。

　　在实际作业场景中，这类蛇形结构装置可应用于灾后废墟的生命探测作业，依靠多关节的蠕动、侧移、蜿蜒行进方式，在坍塌建筑的钢筋缝隙中穿行，替代救援人员进入高危区域完成环境探测与人员定位；也可应用于工业领域的复杂管网内部检测，在带弯头、变径的工业管道内移动，完成管壁腐蚀检测、堵塞点定位等工作，无需对管道进行大面积拆解；还可搭载在野外勘探设备上，进入岩缝、洞穴等区域完成地质数据采集工作，大幅降低人工作业的安全风险。

　　从安装边界尺寸来看，单节关节单元的外径控制在75mm，单节长度120mm，可根据实际作业的行程需求灵活增减关节串联数量，整体串联长度可在0.8m到3m区间内调整，单节关节的自重控制在320g，整体负载能力可达到末端搭载200g功能模块的使用要求，关节内部的走线采用螺旋式线束排布，可跟随关节的弯曲动作自由伸缩，不会出现线束拉扯断裂的问题。在动力传递的设计上，每一组万向关节都采用双动力输入的结构布局，分别控制两个维度的转动动作，动力输出端设置了扭矩限制结构，当关节转动遇到硬性阻碍时会自动触发扭矩卸荷，避免动力组件堵转损坏，同时也能防止过大的输出扭矩破坏关节连接结构。

　　装置的行进动作依靠相邻关节之间的角度配合实现，可根据不同地形切换蜿蜒行进、直线蠕动、侧移翻滚等多种运动模式，在平整硬质路面上的行进速度可达到0.3m/s，在松软沙土、碎石路面上也能保持稳定的移动姿态，不会出现卡滞、侧翻的问题。关节外壳采用分段式的圆弧曲面设计，外壳表面设置了防滑纹理结构，在管道内部、光滑壁面移动时可提供足够的摩擦力，同时圆弧曲面能够减少装置与通道壁面的刮擦，降低行进过程中的阻力，也能避免外壳棱角勾挂到通道内的线缆、凸起杂物导致卡滞。在结构强度设计上，关节外壳选用高强度工程塑料材质，连接部位的金属嵌件采用不锈钢材质，整体结构可承受10m高度的跌落冲击，在挤压工况下可承受500N的径向压力不会出现结构变形，能够适配灾后废墟、工业管道等存在挤压、碰撞风险的作业环境。
