带电位器反馈的Speedo轨道齿轮传动装置

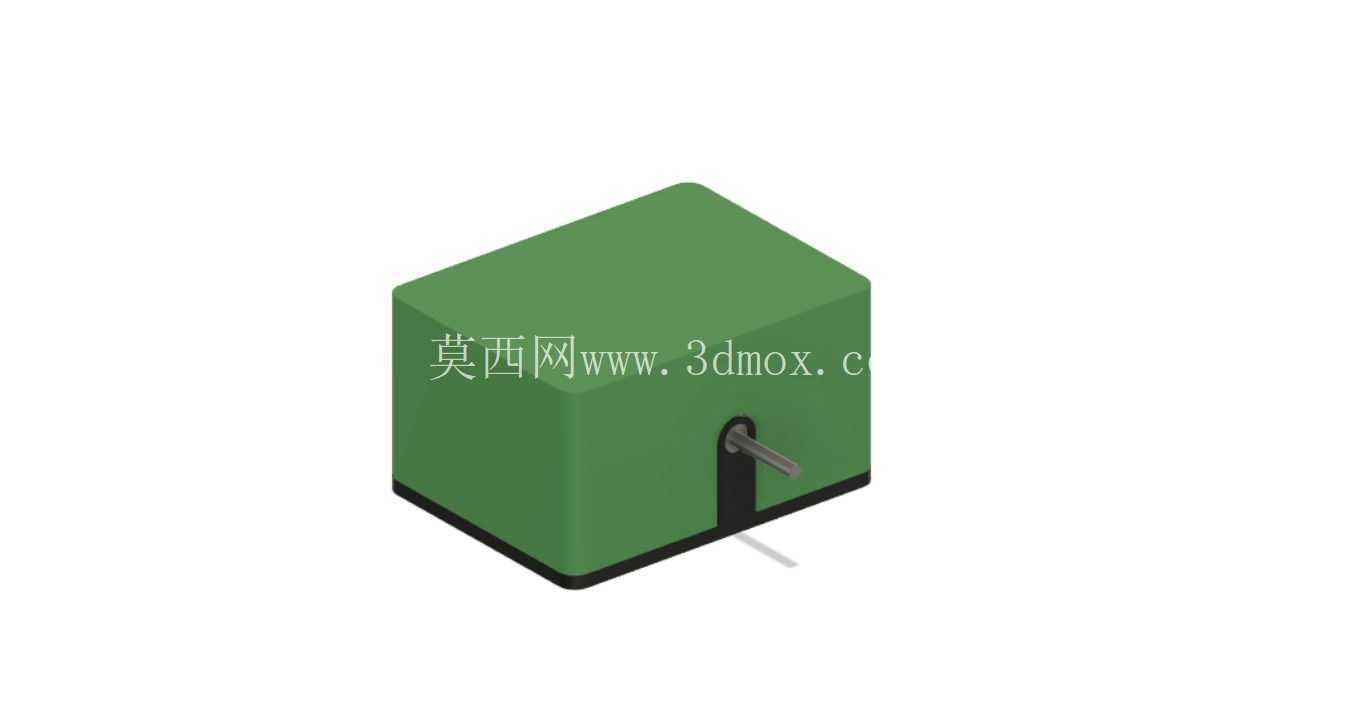

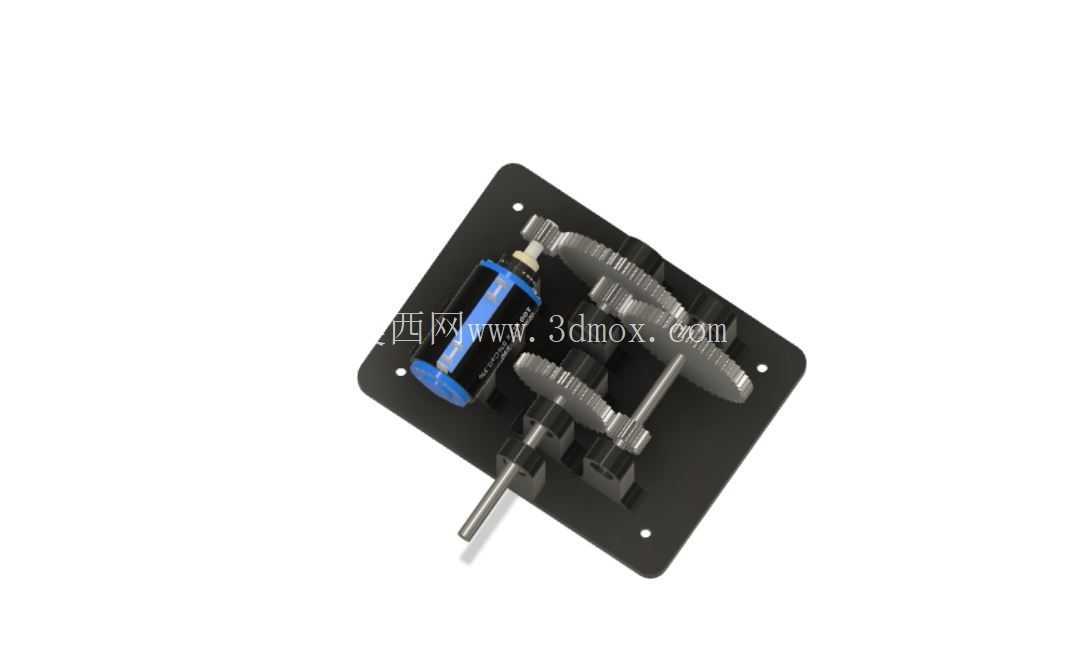

　　这款带电位器的Speedo轨道齿轮箱，核心定位是需要精准转速与位置闭环的传动场景，在小型自动化输送线、教学实验平台、小型移动机器人的行走驱动单元里都能见到这类结构的应用，区别于普通开式齿轮组，它把位置反馈元件直接集成在齿轮传动链末端，省去了额外加装编码器的安装空间与同轴度调试步骤。从结构布局来看，整套传动组件固定在一块带沉头安装孔的矩形底板上，安装孔位沿底板四边对称分布，孔距适配常规的铝型材安装槽，不需要额外做转接板就能直接固定在设备机架上，整体安装边界的长宽尺寸控制在紧凑型传动单元的常用范围内，高度方向不会超出小型设备的内部安装净空，不会和上层的执行机构产生运动干涉。

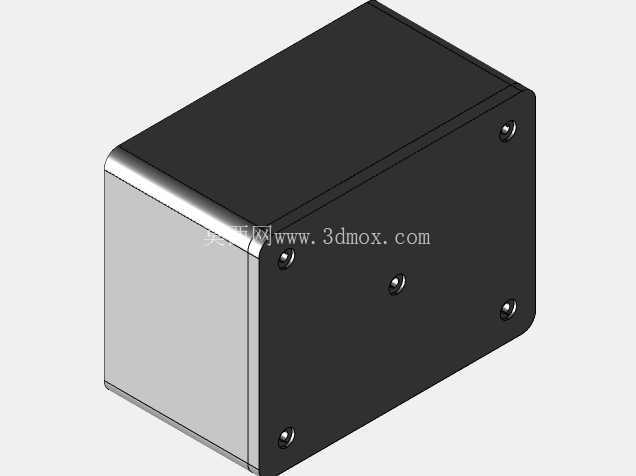

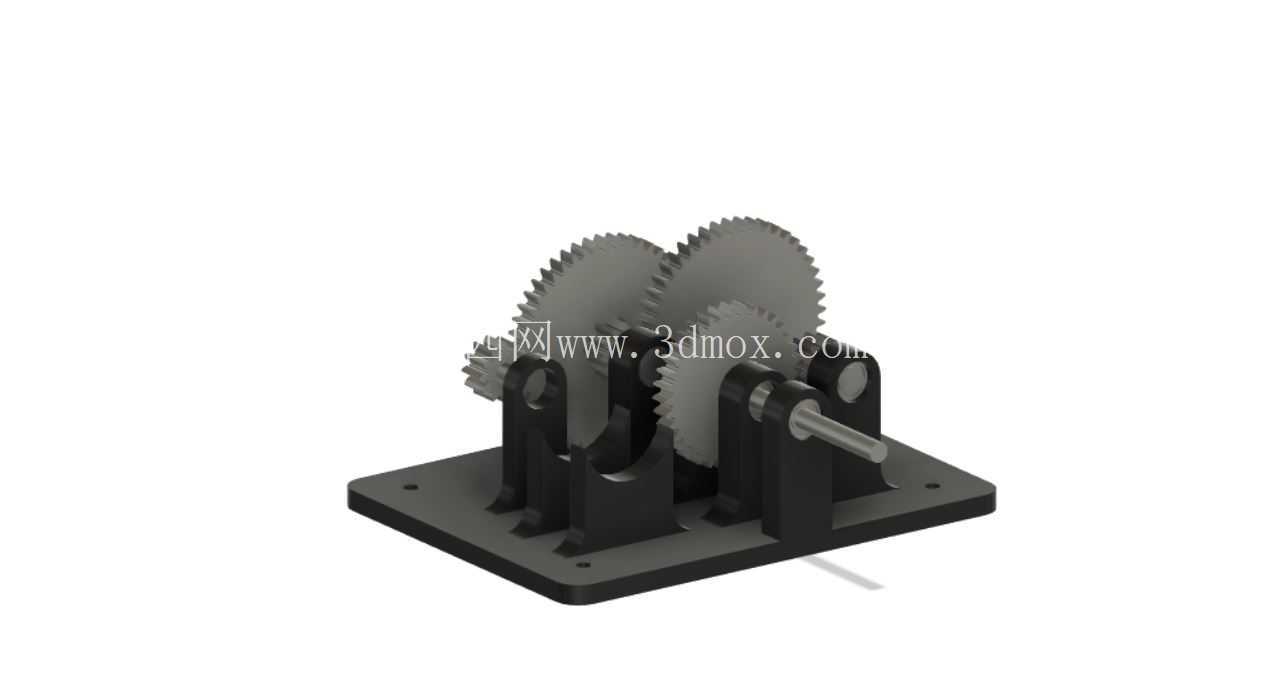

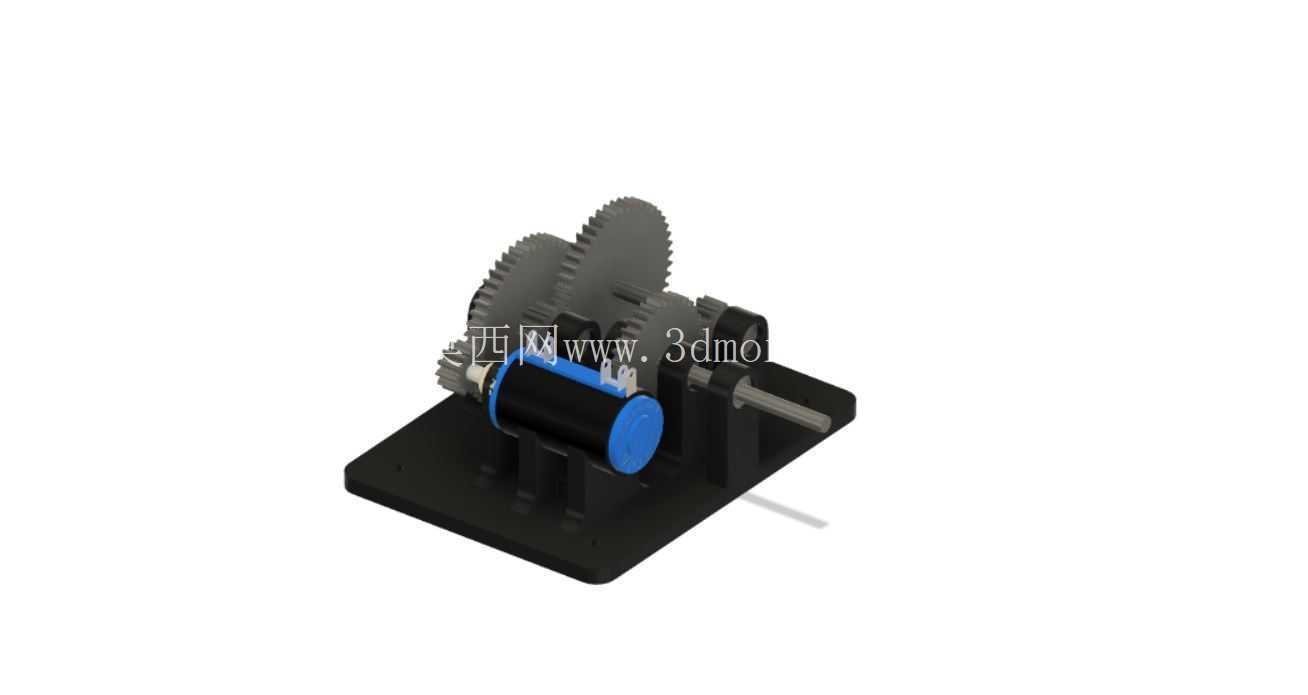

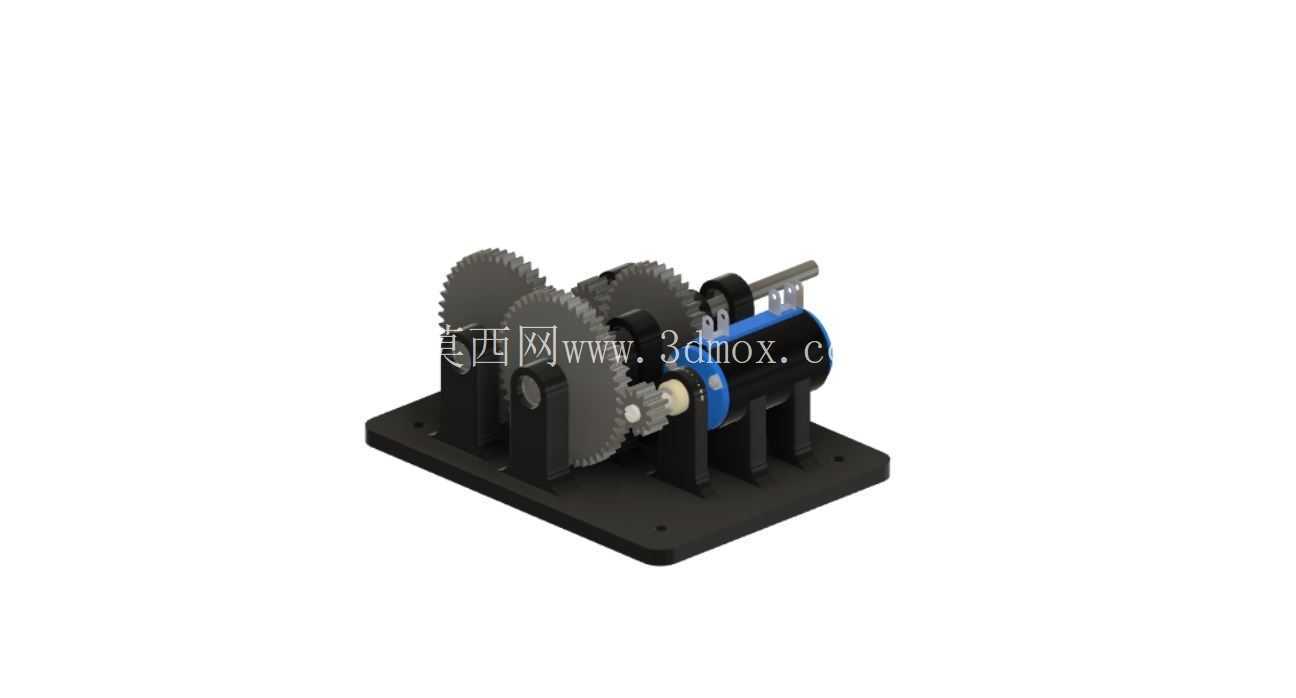

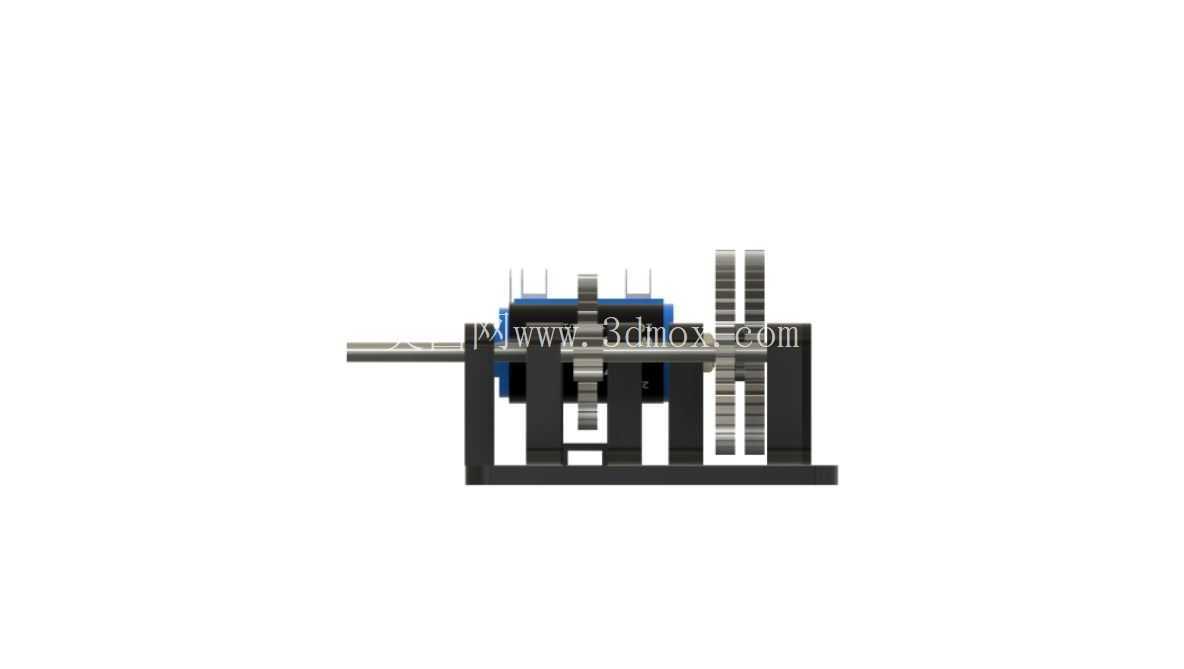

　　传动链采用多级直齿轮啮合的布局，输入轴端预留了和标准微型电机输出轴匹配的轴径与键槽，电机动力输入后，经过不同齿数比的齿轮组逐级传递，最终从输出轴端输出适配负载需求的转速与扭矩，齿轮的模数选择兼顾了传动强度与运行平稳性，齿侧间隙控制在小间隙传动的合理范围内，避免反向传动时出现过大的空程误差，影响位置控制精度。集成在传动链末端的电位器，通过同轴连接结构和末级齿轮轴同步转动，能够实时采集输出轴的实际转动角度，将角位移信号转化为对应的电信号传输给控制系统，控制系统可以根据反馈信号实时调整电机的输出参数，不管是需要恒定转速运行的输送场景，还是需要精准停位的点位运动场景，都能通过这套反馈闭环实现稳定控制，不会出现开环传动常见的丢步、转速漂移问题。设计过程中，齿轮的支撑座采用了分体式的立式支撑结构，每个齿轮轴的两端都对应设置了支撑点位，保证轴系的运行刚性，避免齿轮啮合时因为轴的挠曲变形出现偏载、打齿的问题；电位器的安装位置做了专门的避让设计，既保证和末级轴的同轴度要求，又方便后期电位器出现损耗时的快速更换，不需要拆解整个齿轮传动链就能完成元件替换。齿轮和轴的连接采用了常规的键连接加轴向挡圈固定的方式，装配流程简单，常规的工装工具就能完成整机组装，支撑座和底板之间通过内六角螺钉锁紧，连接强度足够承受传动过程中的振动与冲击载荷。

　　在实际应用中，这类集成反馈的齿轮箱特别适合对安装空间有严格限制、同时又需要闭环控制的小型设备，比如小型轨道巡检机器人的行走驱动，通过电位器反馈的位置信号可以精准计算机器人在轨道上的行走距离，不需要额外加装行程开关或者测距传感器；在教学用的传动实验平台上，这套结构可以直观展示齿轮传动的速比关系、闭环位置控制的基本原理，学生可以通过电位器的反馈信号直观观察不同负载下传动系统的转速变化、位置误差。和外置反馈元件的传动方案相比，这种集成式设计把传动和反馈功能整合在同一个安装基准面上，从根源上减少了因为安装基准不统一带来的反馈误差，同时也减少了设备整体的零件数量，降低了装配环节的调试工作量。

　　整套结构的润滑可以采用脂润滑的方式，齿轮啮合区域预留了足够的润滑脂填充空间，支撑座内部的轴承位置也可以在装配时预填润滑脂，日常维护周期更长，适合长时间连续运行的工况。输出轴端的轴伸长度和轴径做了标准化设计，可以直接和轨道轮、同步带轮等常用执行元件连接，不需要额外加工转接轴，降低了用户的二次设计成本。在选型适配的时候，只需要根据负载的实际需求匹配对应功率的输入电机，调整齿轮组的齿数比就能得到不同的输出转速与扭矩范围，电位器的信号输出范围也可以根据控制系统的需求做对应选型，适配不同的控制电压等级。
