JM2-65型梅花弹性联轴器结构设计

在伺服传动、步进传动以及中小功率通用动力传输场景中，轴系不对中是装配环节无法完全规避的问题，包括径向偏移、角度偏斜、轴向窜动三类典型偏差，若采用刚性联轴器硬连接，长期运行会产生额外的交变载荷，轻则加剧轴承磨损、引发传动异响，重则导致轴系疲劳断裂。这款JM2-65规格的梅花弹性联轴器，正是针对这类工况开发的挠性传动连接件，核心作用是在两根独立传动轴之间传递旋转扭矩，同时补偿各类安装不对中量，缓冲传动过程中的冲击振动。

从结构设计逻辑来看，该联轴器采用三段式分体结构，两个对称布置的金属毂体分别用于连接主动轴与从动轴，中间的弹性梅花垫为核心功能元件，金属毂体的爪型结构与梅花垫的凸瓣完全嵌合，扭矩通过毂体爪部挤压弹性垫实现传递，不存在刚性接触的硬冲击。两个毂体的轴孔端均设计了径向紧定螺钉安装位，采用内六角紧定螺钉直接顶紧轴面的固定方式，这种固定形式的优势在于装配便捷，不需要在轴端加工额外的键槽，对于小扭矩、安装空间紧凑的传动场景适配性极强，同时也能在一定程度上限制轴与毂体之间的相对轴向窜动。

从安装边界与尺寸适配角度，该型号对应公称直径65规格的梅花联轴器，整体径向最大尺寸为65mm，总长度根据轴孔适配范围做了匹配设计，常规适配的轴孔直径覆盖10mm至25mm区间，能够匹配绝大多数400W至1.5kW功率段伺服电机、步进电机的输出轴径，也可适配同尺寸段的减速器输出轴、负载输入轴。安装时需要先将两个毂体分别固定在主动轴和从动轴端，保证两个毂体的爪部对齐，预留出弹性垫的安装间隙，再将梅花弹性垫嵌入两个毂体之间的爪型间隙中，最后锁紧两端的紧定螺钉即可完成装配，整个过程不需要复杂的专用工装，现场装配效率较高。

功能特性层面，中间的梅花弹性垫通常采用聚氨酯材质，具备良好的耐磨性能与弹性变形能力，能够补偿最大0.2mm的径向偏移、1度以内的角度偏斜以及±0.5mm的轴向窜动，同时弹性垫的阻尼特性可以吸收传动过程中的瞬时冲击，比如伺服电机启停时的加减速冲击、负载端突然加载的力矩波动，都能通过弹性垫的微变形得到缓冲，避免冲击载荷直接传递到电机或负载端的轴承上。金属毂体采用铝合金材质加工，整体重量轻、转动惯量低，非常适合高速传动场景，不会因为联轴器自身惯量过大给伺服系统带来额外的负载，同时铝合金的表面氧化处理具备不错的防锈能力，在常规工业环境下长期使用不会出现锈蚀卡滞的问题。

在实际应用场景中，这类联轴器广泛出现在3D打印机的传动轴系、小型自动化设备的输送带传动、电子制造设备的模组传动、小型机床的进给轴传动等场景，这类场景的共同特点是传动扭矩不大、安装空间有限、对传动平稳性有一定要求，同时装配时很难做到两根轴的完全对中，梅花联轴器的特性刚好匹配这类需求。需要注意的是，这类紧定螺钉固定的梅花联轴器不适合大扭矩、重载冲击的传动场景，当传递扭矩超过弹性垫的承受极限时，会出现弹性垫压溃、爪部变形的问题，因此选型时需要根据实际传递的额定扭矩、最大瞬时扭矩预留足够的安全系数，同时安装时要保证紧定螺钉的顶紧力足够，避免运行过程中出现轴与毂体的相对滑动，磨损轴面影响传动精度。

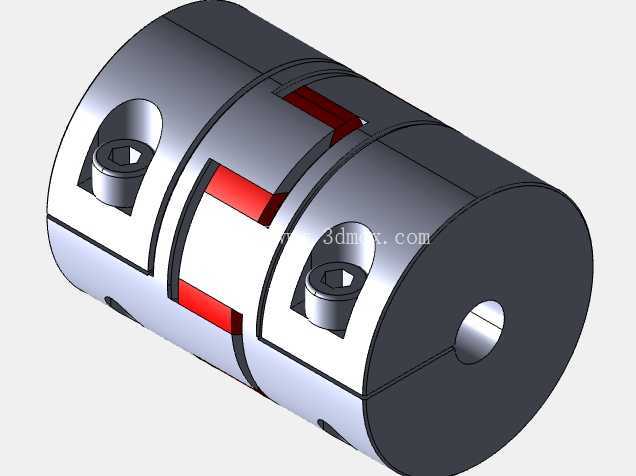

从建模细节来看，该模型完整还原了联轴器的所有结构特征，包括毂体的爪型轮廓、紧定螺钉的内六角结构、弹性垫的凸瓣形状、轴孔的尺寸公差预留，所有配合面的尺寸都按照实际加工的装配公差做了匹配，弹性垫与金属毂体之间预留了合理的装配间隙，能够直接用于装配模拟、干涉检查，也可以作为选型时的尺寸参考，帮助结构设计人员快速完成轴系布局的空间校验，避免出现安装空间不足、轴孔尺寸不匹配的问题。
