FRC竞赛用CMS集成转向行走轮组结构

　　该轮组结构专为FRC机器人竞赛场景开发，核心解决竞赛机器人全向移动、快速转向、高动态响应的行走需求，可直接集成到竞赛机器人底盘框架中，替代传统差速驱动轮组，实现机器人在狭小竞赛场地内的横移、斜行、零半径转向等复杂移动动作，适配需要快速走位、精准对位的竞赛任务场景，比如物料拾取、投射对位、防守卡位等工况下的移动需求。从结构设计逻辑来看，该轮组采用驱动与转向双动力独立布置的方案，行走驱动动力与转向减速动力完全解耦，避免单动力分流带来的传动效率损耗，转向减速级与行走减速级分别匹配对应传动比，兼顾空载高行走速度与转向大扭矩输出的平衡，转向传动采用大齿圈啮合的结构，可承受转向过程中轮组受到的侧向冲击，适配竞赛过程中机器人频繁碰撞、急启急停的受力工况。

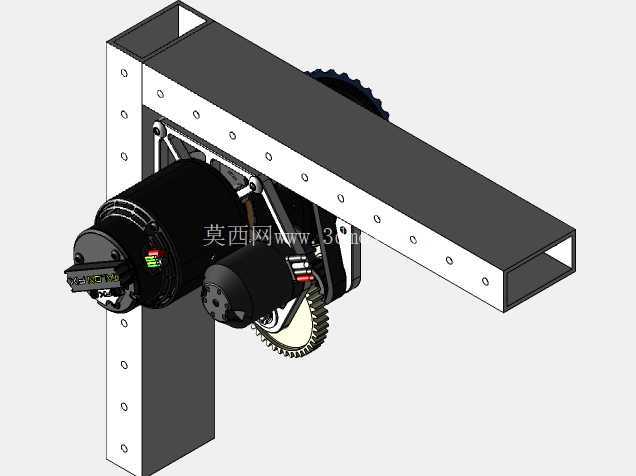

　　轮组的行走轮采用高摩擦系数的包覆材质，轮面做了防滑纹理设计，可在竞赛场地常见的地毯、硬质平整地面上提供足够抓地力，避免急加速、急转向时出现打滑丢步的问题，轮体与轮毂的连接采用快拆结构，可在竞赛间隙快速更换磨损的轮皮，无需拆解整个轮组的传动结构，大幅缩短维护耗时。安装边界方面，轮组的安装法兰预留了通用的安装孔位，可直接适配基于2471赫尔墨斯模块标准的底盘安装位，不含44齿齿轮的状态下整体安装占用尺寸为5.16英寸×5.16英寸，加装44齿齿轮后占用宽度扩展至4.5英寸，整体高度方向占用7.7英寸的安装空间，安装时仅需在底盘对应位置预留对应尺寸的镂空与安装孔，即可完成轮组的固定，无需额外设计复杂的转接支架。

　　轮组的轴承位采用3英寸内径、3.5英寸外径的标准轴承配置，可承受行走过程中径向与轴向的复合载荷，避免轮组在大加速度工况下出现轴承窜动、轮体偏摆的问题。传动系统中，行走减速比设置为6.00:1，可在动力源额定转速下输出13.9英尺每秒的空载行走速度，满足竞赛场景下的快速移动需求；转向减速比设置为29.94:1，可输出足够的转向扭矩，即使轮组受到侧向碰撞阻力，也能精准完成转向动作，不会出现丢步、转向卡滞的问题。

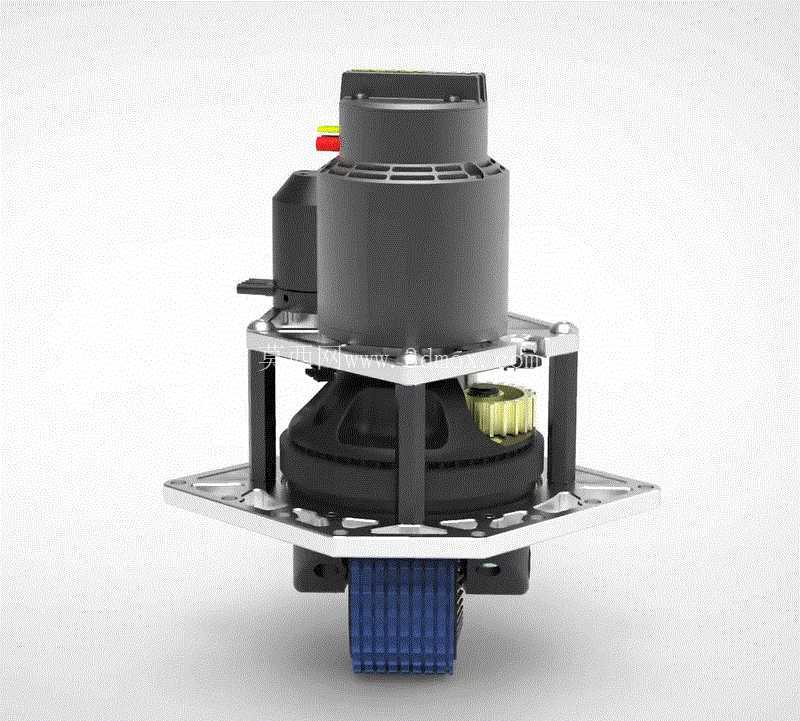

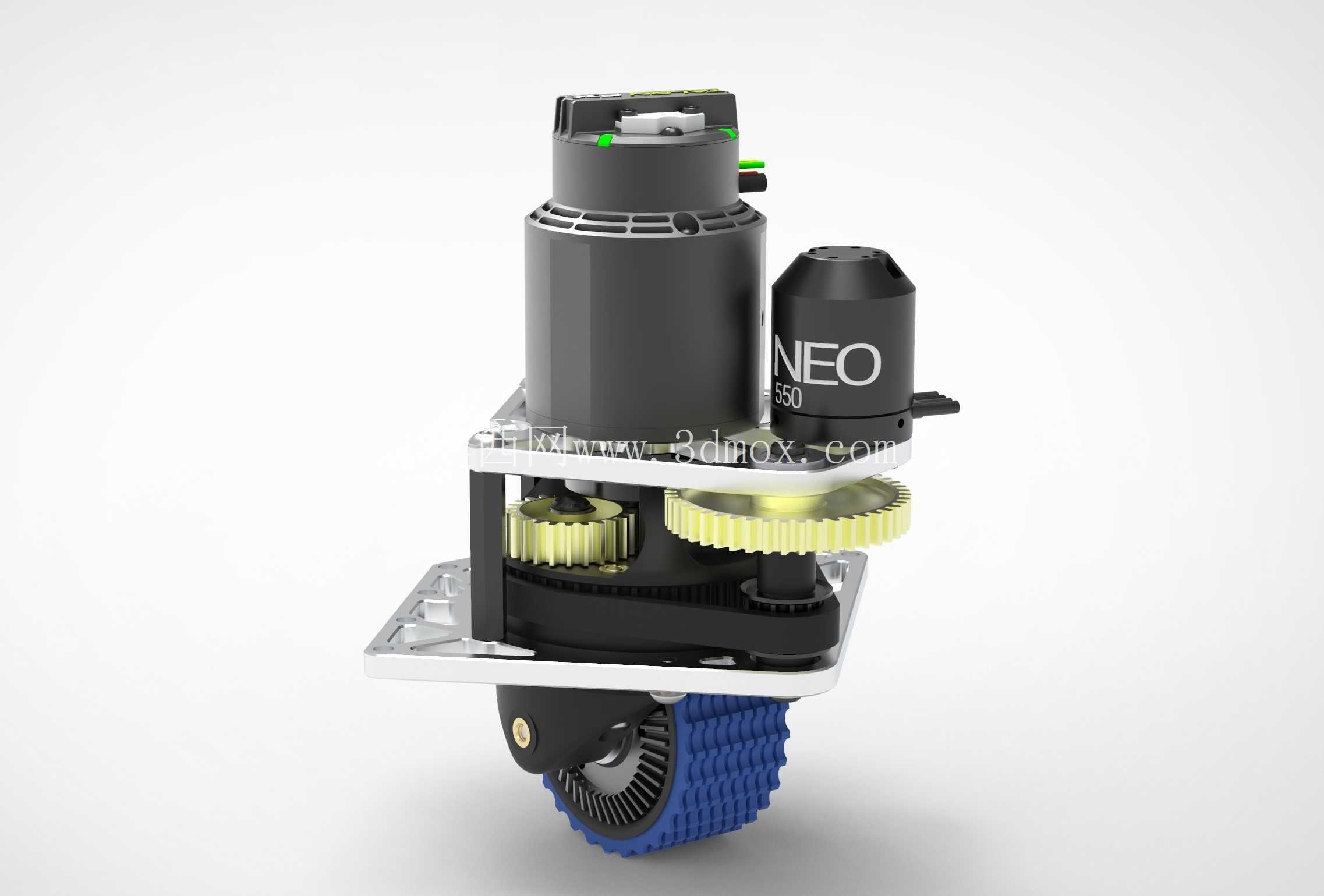

　　整体结构采用分层布置的方案，动力源布置在轮组最上层，中间层布置减速齿轮组与转向传动结构，最下层为行走轮体，各层之间通过金属支架连接固定，支架采用轻量化镂空设计，在保证结构强度的前提下尽可能降低轮组自重，单组轮组预计重量控制在3.35磅，可有效降低整车底盘的负重占比，为其他竞赛机构预留更多重量配额。走线位置预留了专门的过线孔位，动力线与编码器线可通过支架内部的镂空槽走线，避免轮组转向过程中出现线缆缠绕、拉扯的问题，转向位置检测可通过齿圈侧的检测元件实现，无需额外加装复杂的位置检测结构，简化整车的布线与调试难度。在实际选型适配时，可根据整车的重量分配、目标移动速度调整轮组的安装位置，四组轮组对称布置在底盘四角即可实现全向移动功能，单组轮组的承重能力可覆盖常规FRC竞赛机器人的单轮载荷需求，传动齿轮采用耐磨材质加工，可承受整个竞赛周期内的频繁启停、转向磨损，无需频繁更换传动零件。
