VMA327带PCB板限位检测开关结构

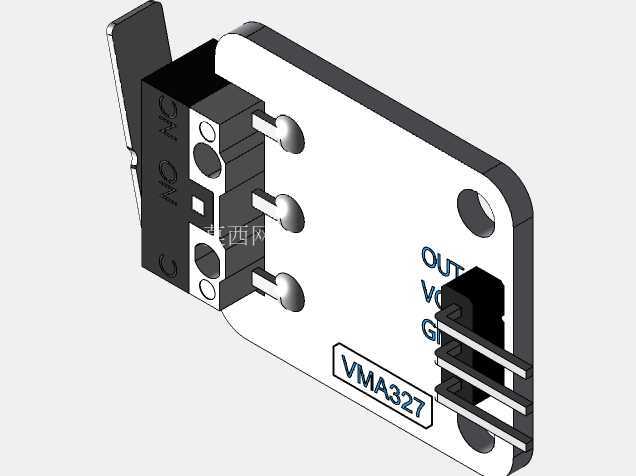

　　这款带PCB集成的限位检测部件，常被用于小型自动化执行机构的行程端点位置反馈场景，比如桌面级3D打印机的运动轴归零触发、小型机械臂关节的极限位置防护、教学实验平台的工位到位检测，也可嵌入智能仓储分拣设备的料斗到位触发回路中，作为低成本的位置信号采集元件使用。从结构设计来看，主体采用金属安装基板作为承载基体，基板上预留两个圆形安装通孔，孔位间距适配常用的20mm铝型材安装槽标准，安装时可直接通过M3螺丝固定在型材或设备安装板上，不需要额外加工转接板，能大幅缩短现场装配的调整周期。

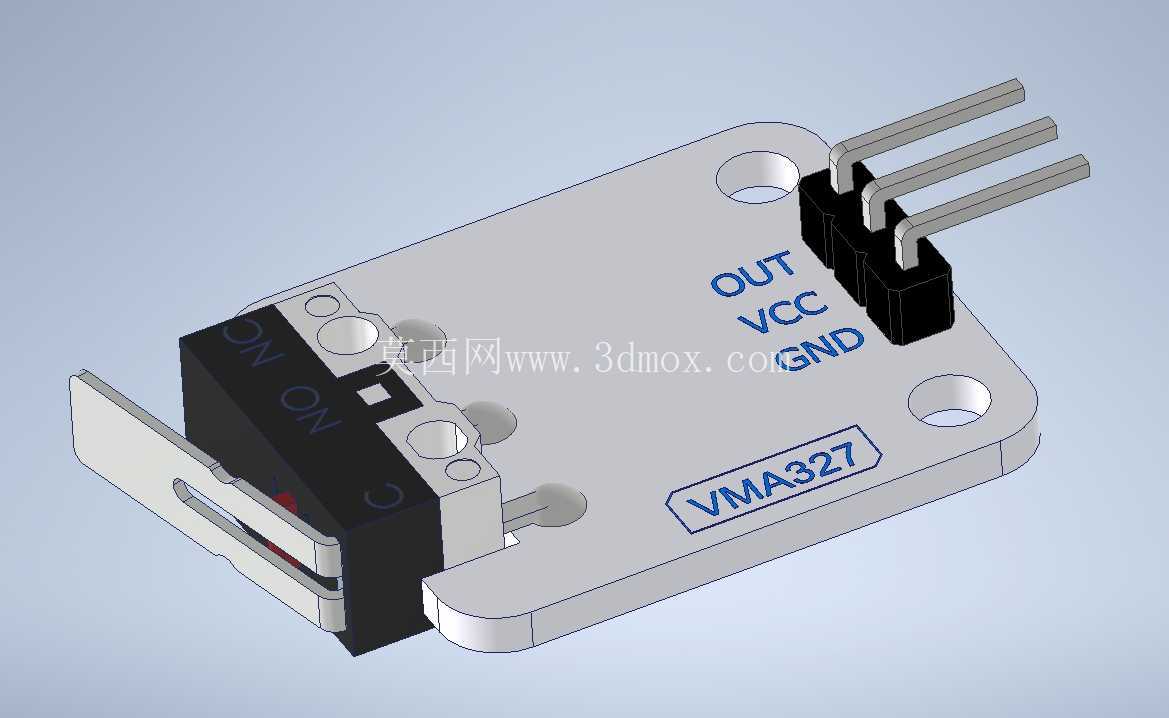

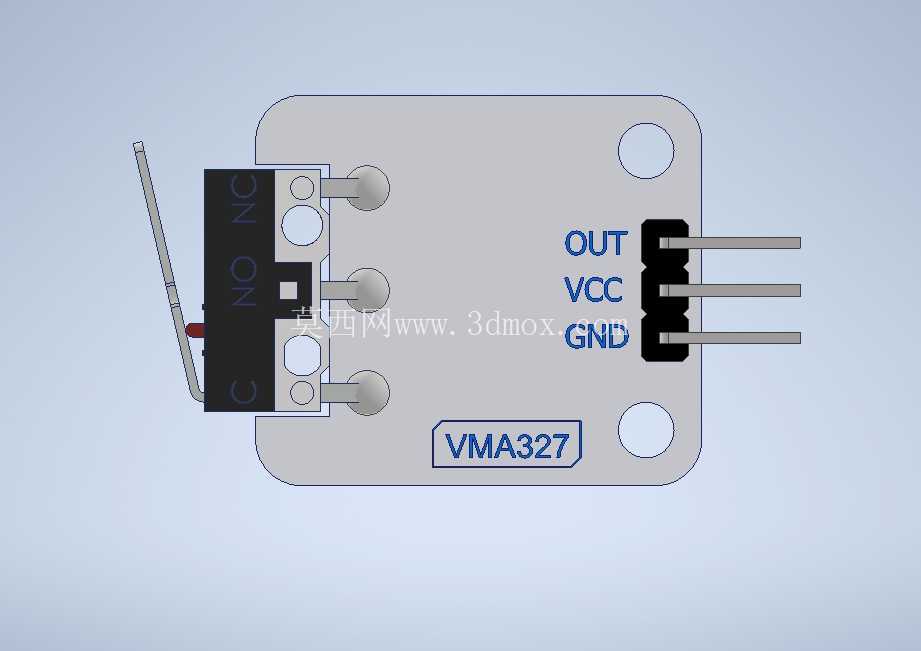

　　基板一侧集成了标准微动开关本体，微动开关的触发拨片采用悬臂式金属弹片结构，拨片伸出长度经过匹配设计，当运动部件触碰拨片至30度左右摆角时即可完成触点状态切换，触发力度控制在1.2N左右，既不会因为触发阻力过大影响小型运动机构的走位精度，也能避免设备运行过程中的振动引发误触发。微动开关的引脚直接焊接在配套的PCB板上，PCB板上做了清晰的引脚丝印标识，分别标注电源、信号输出、接地三个引脚定义，接线端采用标准2.54mm间距的直插排针，可直接与杜邦线对接，不需要额外焊接端子，适配面包板、开源控制板的快速接线需求。

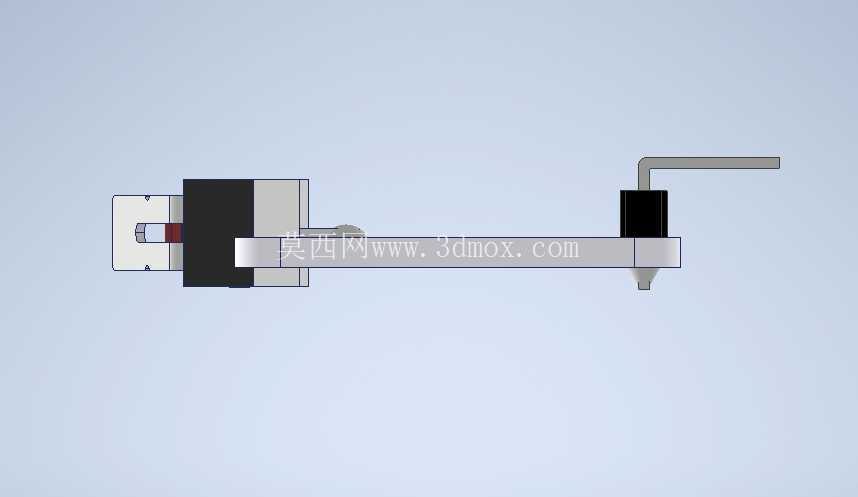

　　PCB板与金属基板之间通过定位柱做限位固定，避免装配或接线过程中PCB板移位导致引脚脱焊，微动开关与PCB的焊接点做了补强处理，能承受一定的接线拉扯力，降低现场接线时的损坏概率。从安装边界来看，整体部件的总厚度控制在10mm以内，排针引脚伸出PCB板的高度为8mm，拨片自然状态下超出基板侧边12mm，安装时需要预留至少15mm的侧边空间供拨片动作，基板的整体长宽尺寸适配小型设备的紧凑安装空间，不会占用过多的设备内部布局空间。

　　在功能实现上，该部件通过机械触发实现通断信号输出，可直接接入控制器的IO采集端口，不需要额外的信号转换电路，当运动部件触碰拨片时，内部触点快速切换，输出电平信号给控制器，控制器即可识别当前位置，实现行程限位、原点归零、到位检测等功能，相比光电式位置传感器，这款机械结构的限位部件不受环境粉尘、光线干扰的影响，在多尘、光照复杂的工况下也能稳定工作，同时成本更低，更换维护也更便捷。设计过程中充分考虑了批量装配的便利性，所有零部件均采用标准件组合，金属基板采用冲压成型工艺，加工精度稳定，PCB板采用常规FR-4材质，排针、微动开关均为通用标准电子元件，供应链成熟，适合批量生产配套。在实际选型使用时，需要注意触发方向与拨片的动作平面保持一致，避免侧向受力挤压拨片导致弹片变形，影响触发精度与使用寿命，安装时需保证固定螺丝拧紧到位，避免设备运行振动导致部件移位，出现触发位置偏差的问题。
