5V低压COB白色LED硬灯条结构设计

项目分类:通用五金配件 发布时间:2026-01-20 ID:1128043
  • 5V低压COB白色LED硬灯条结构设计
  • 5V低压COB白色LED硬灯条结构设计

在做小型设备内嵌照明、便携装置补光结构的选型与建模时,这类5V COB封装的白色LED硬灯条是出镜率极高的部件,不同于常规带透镜的SMD灯珠款,COB封装的面发光特性让它出光更匀,没有明显的颗粒暗区,很适合用在需要近距离匀光照明的场景,比如小型检测设备的工件观测位补光、便携手持工具的工作灯模块、机柜内部的检修照明,甚至是桌面小型文创装置的氛围照明单元,5V的供电等级刚好匹配常见的USB供电回路,不用额外做升压降压转换,直接对接常用的低压供电端口就能工作,对嵌入式集成的结构设计来说省了不少电源适配的麻烦。

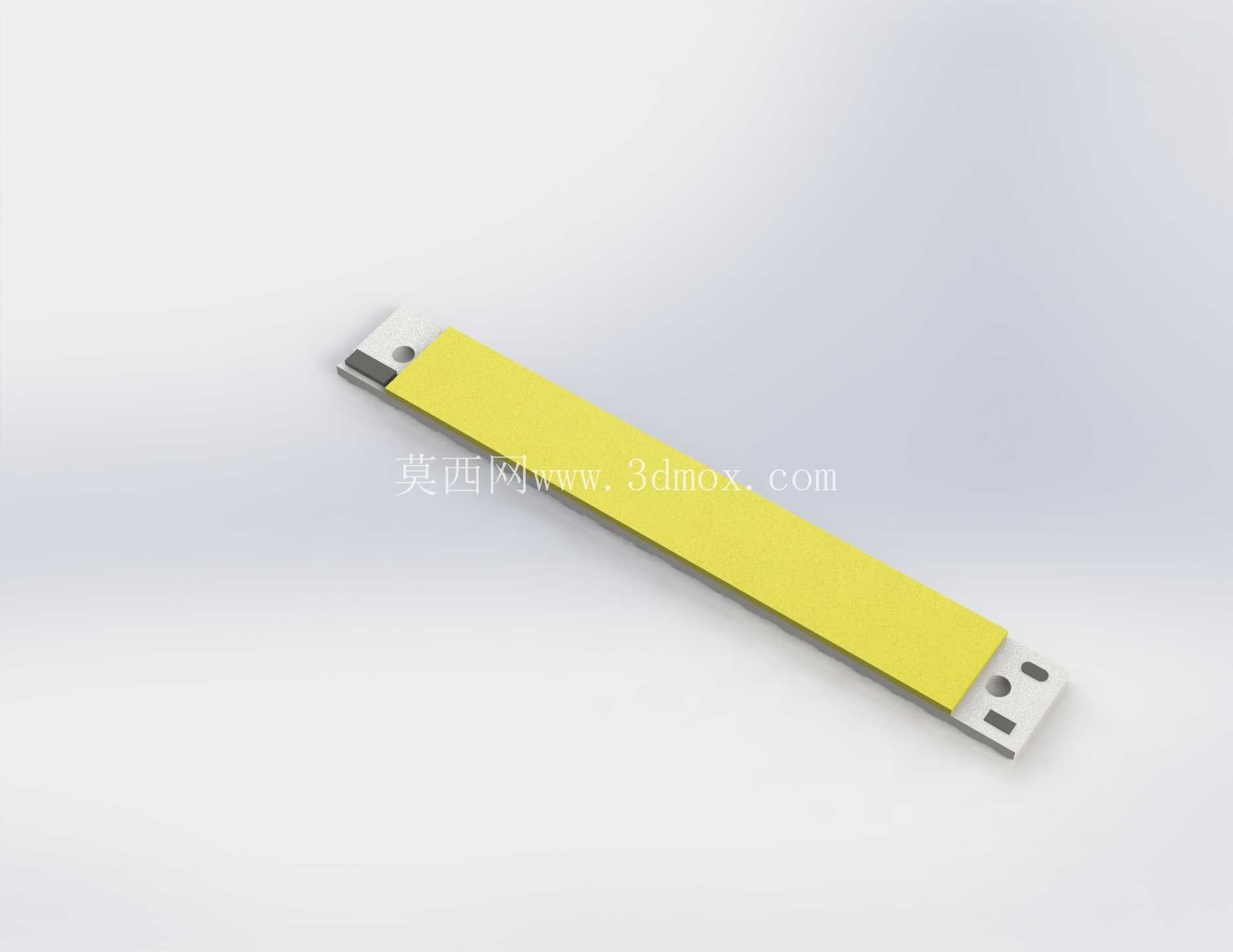

从结构设计的角度拆解这个部件,主体是长条状的FR-4玻纤基板,基板正面整面贴装COB LED发光层,表面覆盖的黄色封装层是混了荧光粉的封装胶,既起到保护LED芯片的作用,也负责把芯片发出的蓝光转换成均匀的白光,基板两端做了镀锡的焊盘位,一端预留了两个圆形的定位安装孔,另一端是焊线供电的触点,两端的白色补强区域是为了避免安装时应力集中扯坏基板上的线路,毕竟玻纤板虽然有一定刚度,但厚度很薄,反复弯折或者螺丝锁附应力过大的时候很容易出现线路断裂的问题,两端做局部加厚补强之后,安装固定的受力点就不会直接作用在发光区的线路上,能提升长期使用的可靠性。

做三维建模的时候,首先要卡准安装边界尺寸,整个灯条的长宽厚比例要匹配实际安装槽位的预留空间,两端安装孔的中心距是核心安装尺寸,锁M2或者M2.5的自攻螺丝时,要注意孔位周边预留至少1mm的安全间隙,避免螺丝头压到发光区的封装胶层,长期受热膨胀之后胶层被挤压开裂影响发光效果。发光面的高度要比安装基准面高出0.2-0.3mm,避免安装时周边的结构件挡光,出光角度按照120°的面发光特性做光学模拟的时候,不用额外加反光杯结构,靠COB本身的大角度出光就能覆盖近距离的照明范围,如果是用在密闭的设备腔体内,还要考虑灯条工作时的散热问题,虽然5V低压COB的功率不大,单条长度在100mm左右的款功率也就2W上下,但如果是密闭无对流的安装环境,最好在基板背面预留0.5mm厚的导热胶贴合位,把热量导到设备的金属壳体上,避免长期高温工作加速封装胶老化,出现光衰过快的问题。

实际选型搭配的时候,这种硬灯条不像软灯带可以随意弯折,它的基板刚度适合直接贴装或者螺丝锁附在平整的安装面上,不用额外做支撑结构,两端的焊盘可以直接焊导线引出,也可以根据需求加接小型的接插件,方便后期拆装维护。设计安装结构的时候要注意,发光面正前方不要做深色的哑光结构件近距离遮挡,不然会出现明显的阴影,影响照明均匀度,如果需要做柔光效果,可以在灯条前方1-2mm的位置加一层半透明的PC扩散板,进一步柔化出光效果,适合对光线均匀度要求更高的观测类场景。另外要注意供电回路的走线位置,不要把导线布置在发光面的正前方,尽量从基板两端的侧面或者背面走线,避免导线挡光形成暗区,焊盘位置做走线槽的时候,要预留足够的焊线空间,避免组装时焊锡堆得过高顶到周边结构件。

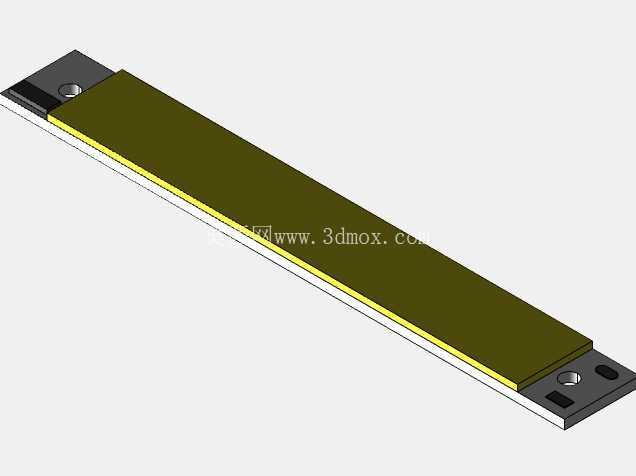

从建模细节上来说,不要把整个灯条做成简单的长方体拉伸件,要区分开基板层、COB发光封装层、两端焊盘、安装孔这几个不同的结构特征,封装层的边缘要做微小的圆角处理,还原实际生产中封装胶自然流平的边缘形态,两端的安装孔要做沉台设计吗?不,这种薄基板的灯条安装孔是直接通孔,靠螺丝头压在基板表面的补强白油区固定,建模的时候不要额外加沉孔特征,不然和实际零件的形态不符。另外基板背面是裸露的玻纤材质,没有覆盖白油,建模的时候可以把背面的材质和正面的白油区、黄色发光区做区分,方便后续做装配干涉检查的时候快速识别不同的结构层,也能在出工程图的时候清晰标注各个安装面的公差要求,比如安装基准面的平面度要求控制在0.1mm以内,保证灯条贴装之后不会出现翘曲,导致局部出光角度偏移。
