航模动力系统适配十字型电机安装座

在多旋翼航模、小型固定翼无人机以及轻量化RC竞速载具的动力装配环节，电机安装座是连接动力单元与机身主框架的核心受力构件，其结构合理性直接决定动力输出的稳定性与飞行过程中的振动控制水平。这款十字构型的电机安装座，主要针对DYS D3530规格外转子无刷电机设计，同时可兼容Turnigy、RC Timer、Flash Hobby等品牌同安装尺寸的3530系列电机，覆盖了从入门级休闲航模到中端竞速穿越机的动力装配需求。

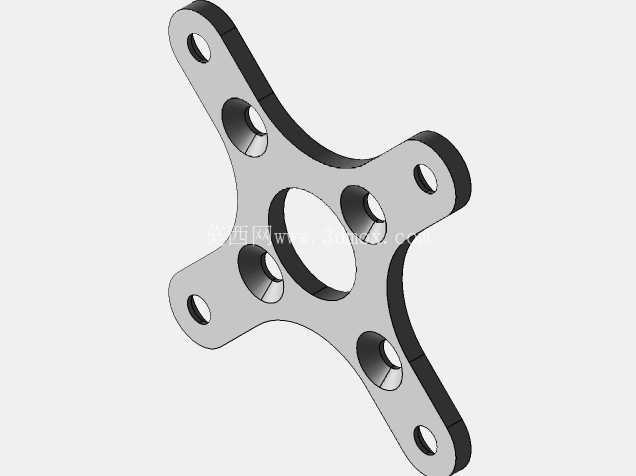

从结构设计逻辑来看，该安装座采用四臂对称十字布局，中心开设大直径通孔，一方面为电机轴穿出预留足够空间，避免电机运转过程中轴端与安装座发生剐蹭干涉，另一方面可有效降低安装座整体自重，符合航模配件轻量化的设计原则。四个延伸臂的末端分别设置贯穿安装孔，孔位尺寸与对应电机的固定螺丝规格完全匹配，安装时无需额外扩孔或打磨，可直接通过螺丝将电机锁紧在安装座端面上，保证电机与安装座的贴合度，减少动力传递过程中的间隙损耗。每个延伸臂靠近中心的位置还设置了沉头结构的减重孔，在不降低结构强度的前提下进一步削减冗余重量，同时沉孔设计可避免安装螺丝头部突出安装座表面，保证安装座与机身碳板或机架连接时的平面度。

从安装边界与尺寸适配角度，该安装座的四臂长度经过精准核算，安装孔位的中心距完全匹配3530系列电机的标准安装孔距，同时安装座整体厚度兼顾了结构强度与轻量化需求，既不会因厚度过薄导致电机运转时安装座产生形变，引发动力同轴度偏差，也不会因厚度过大增加不必要的飞行负载。安装座的外轮廓边缘做了圆弧过渡处理，没有尖锐棱角，一方面可避免装配过程中划伤操作人员或划破线材绝缘层，另一方面可减少飞行过程中的空气阻力，优化气动表现。

在实际应用场景中，这类电机安装座多用于轴距250mm到450mm级别的多旋翼穿越机、固定翼航模的动力段装配，也可用于小型RC车模的动力改装升级。装配时，先将电机的出线端从安装座中心孔穿出，对齐电机底座的安装孔与安装座臂端的固定孔，拧入对应规格的锁紧螺丝，保证四个固定点的锁紧力矩均匀，避免电机安装出现偏斜；随后再将安装座的另一侧与机身机架的电机安装位对齐，通过贯穿螺丝或减震胶柱完成固定，即可实现动力单元与机架的刚性或半刚性连接。该结构的安装座可均匀分散电机运转时产生的径向与轴向载荷，避免应力集中在单个连接点导致机架断裂或安装座开裂，同时对称结构可保证电机输出轴与机架平面的垂直度，减少螺旋桨转动时的动平衡偏差，降低飞行过程中的振动幅度，提升飞控系统的采样精度与飞行稳定性。

从材质适配角度，这类安装座通常采用高强度铝合金或玻纤增强尼龙加工成型，三维建模过程中严格控制各孔位的同轴度与平面度公差，所有安装孔的位置度公差控制在0.1mm以内，保证装配后电机的同轴度符合动力系统要求。中心孔的直径略大于3530电机的定子外径，既保证装配时电机可顺利对位，也不会因间隙过大导致电机安装后出现晃动。四臂的截面采用等强度设计，靠近中心区域的截面厚度略大于臂端区域，匹配受力时的弯矩分布规律，在保证整体结构强度的前提下最大化实现轻量化，适配航模类产品对配件重量的严苛要求。
