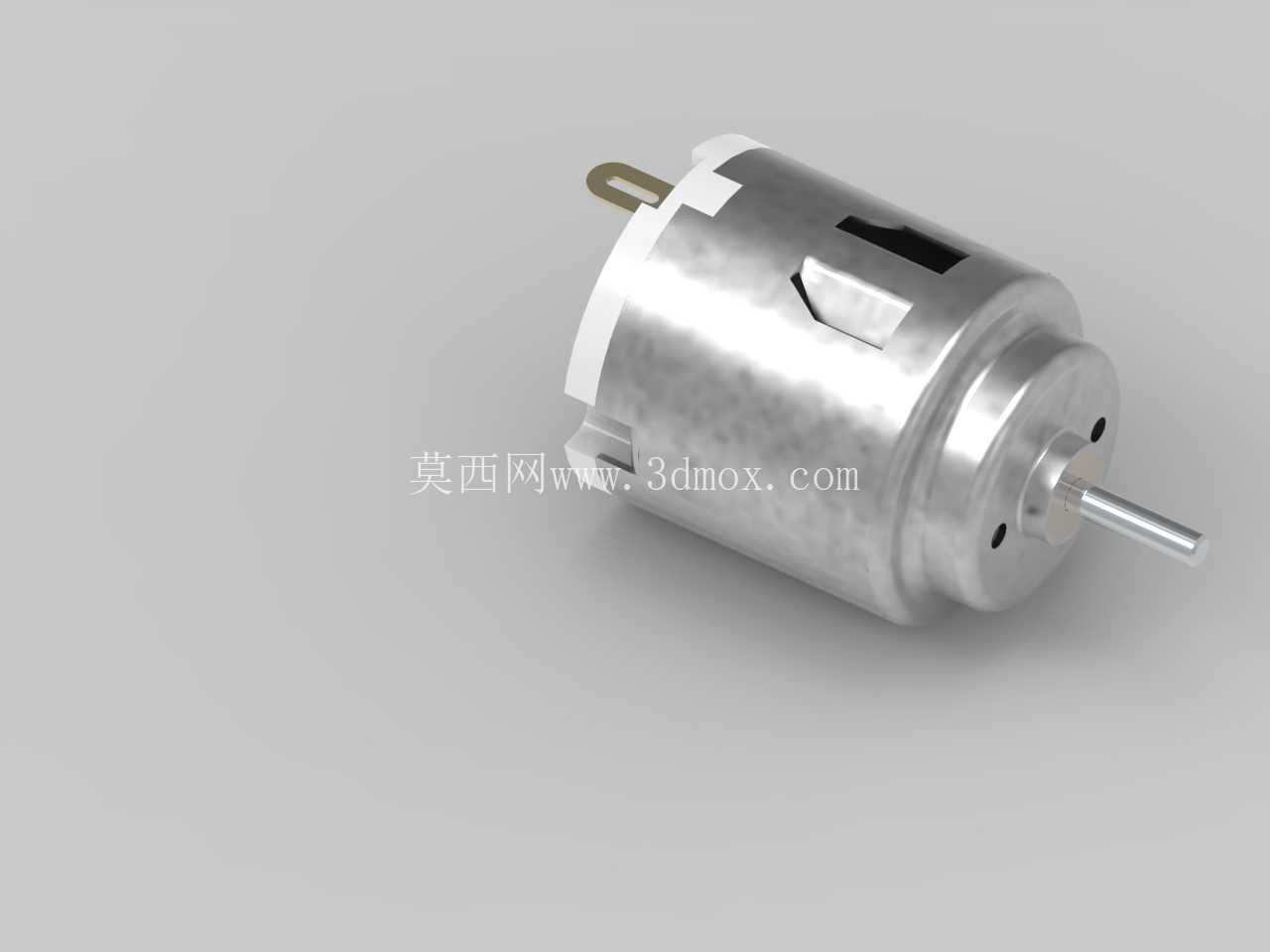

R-140小型有刷直流电机结构建模

在小型消费电子、电动玩具、便携小家电这类对驱动单元体积有严格限制的产品开发中，R-140这类微小型直流电机是选型清单里出现频率极高的动力元件。做这类电机的三维建模时，首先要锚定的是实际量产件的安装边界，不能只照着外观轮廓拉曲面——毕竟结构工程师调用这个模型，核心需求是直接放进装配体做干涉检查、安装位匹配，而不是单纯做渲染展示。

从实际应用场景来看，这款电机常被用在手持迷你风扇、电动牙刷震动模块、小型遥控玩具驱动轮、桌面加湿器送风结构、简易电动卷笔刀这类负载不大、供电电压多在3V-12V区间的设备里，它的输出扭矩不算大，但胜在体积紧凑、启动响应快，供应链成熟度高，采购成本控制空间大，是小功率驱动场景里的通用选型。

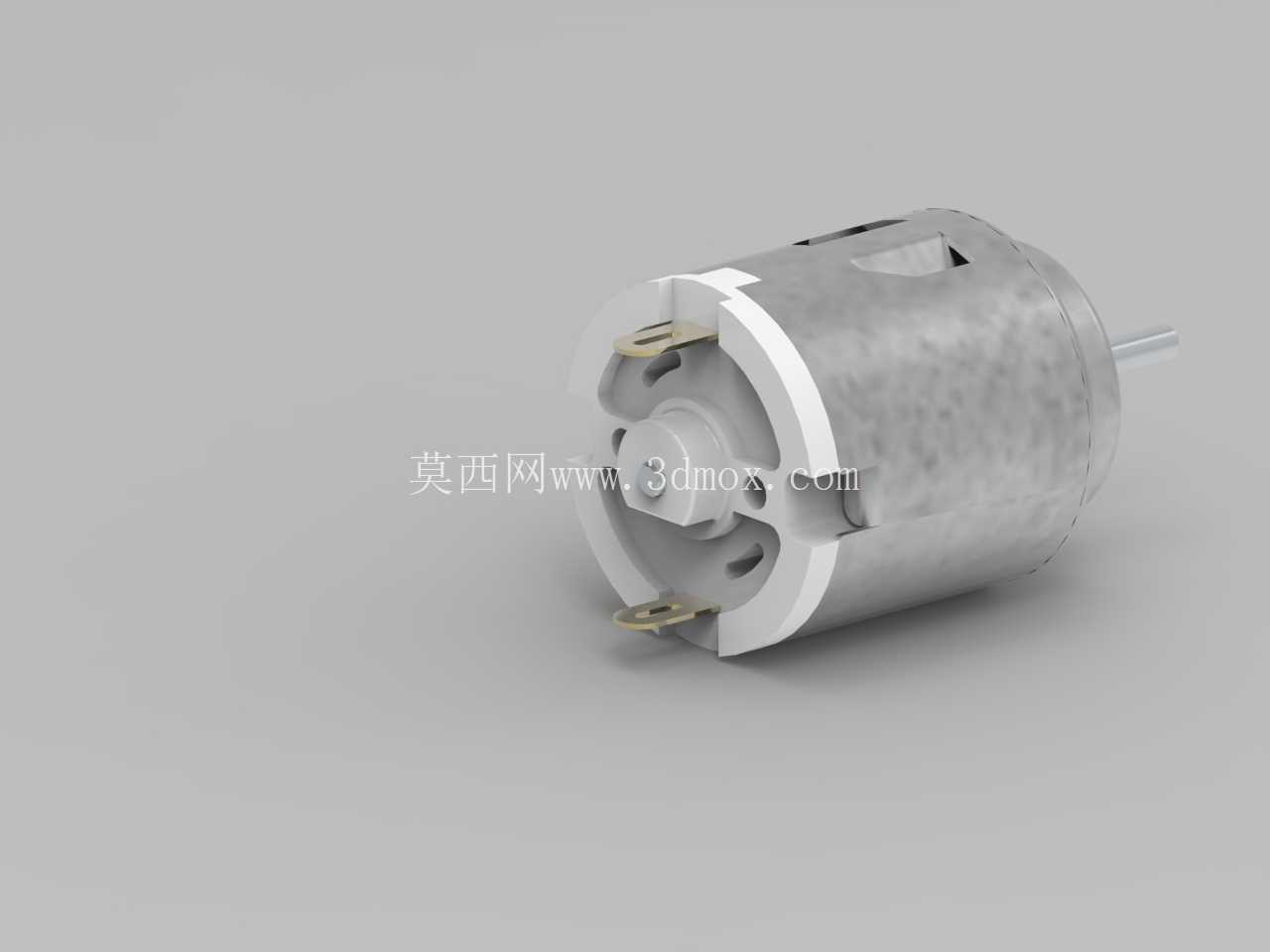

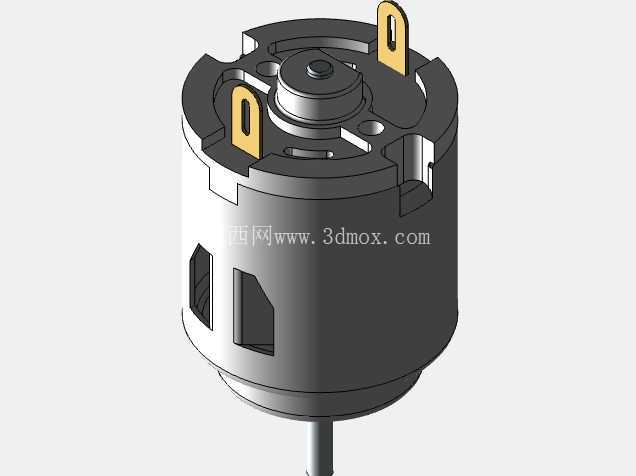

建模过程中最先要确认的是几个核心安装尺寸：机壳的外径是这类140系列电机的统一基准，金属拉伸壳的圆柱度公差要在模型里预留出实际生产的壁厚余量，不能把外壳做成完全等厚的理想圆柱——实际量产的机壳是镀锌钢板冲压拉伸成型，靠近端盖的位置会有轻微的收口形变，安装卡位的凸台位置、尺寸要和实物完全对齐，不然装配时会出现卡不进固定胶位的问题。输出轴的直径、伸出长度是另一个核心参数，轴端的扁位、卡簧槽位置必须严格按照实物测绘尺寸来做，很多新手建模容易忽略轴上的卡簧槽，后续装配齿轮或者同步轮的时候，就会出现轴向定位无参考的问题。尾部的电极焊片位置、突出高度也不能马虎，做整机布线的时候，焊片和周边结构的安全间隙要靠这个模型来校核，要是焊片尺寸做小了，后续打样很容易出现导线被机壳磨破的短路风险。

从功能特性上看，这款有刷直流电机依靠内置的碳刷和换向器实现电流换向，结构简单，驱动电路不需要额外的换相逻辑，直接通对应电压的直流电就能运转，正反转只需要调换正负极接线即可，对入门级电子产品的开发来说，能省掉不少驱动电路的设计成本。建模的时候不需要把内部的转子绕组、碳刷架做过度的细节还原，但端盖的通风缺口位置要准确体现，毕竟做热仿真的时候，这些通风口的位置直接影响电机持续运转时的散热路径判断。

设计思路上，这个模型的建模逻辑是优先保证装配基准的准确性，其次才是外观细节的还原：先以输出轴的轴线为全局基准，依次搭建轴段、换向器端、转子铁芯的占位结构，再向外做机壳的拉伸特征，机壳上的散热槽、定位缺口用切除特征实现，前后端盖的卡扣结构要和机壳的卡位完全匹配，还原实际生产中的扣合装配关系。很多人做这类电机模型容易把前后端盖的配合间隙做没，实际装配中端盖和机壳是过盈扣合，模型里要预留0.05mm左右的配合间隙，方便在总装配体里做拆装模拟。

还要注意安装边界的预留：电机本体的圆柱面是最常用的安装固定面，很多设备会用橡胶减震圈套在机壳上做减震固定，建模时要在机壳外径基础上预留出减震圈的壁厚空间，不能把模型尺寸做到极限公差值，不然选装减震件的时候会出现装配干涉。尾部的出轴（部分140电机尾部会伸出短轴做码盘安装位）如果存在的话，也要准确做出长度和直径，方便后续需要加测速码盘的设备做结构匹配。

实际选型参考时，这个模型能帮结构工程师快速判断电机在腔体里的摆放角度，比如电极焊片的朝向会不会和电池仓、筋位冲突，输出轴的伸出长度能不能匹配传动齿轮的中心距，机壳的表面有没有和周边壳体留够运转时的震动间隙——毕竟微电机运转时会有轻微的径向跳动，要是间隙留得不足，很容易出现运转时机壳碰壳的异响问题。另外，机壳上的两个定位缺口是很多自动化装配线的定位基准，模型里把这两个特征做准确，也能方便后续做生产工装的设计参考，不用再反复核对二维图纸的尺寸标注。
