带安装法兰与导杆的真空吸附执行组件

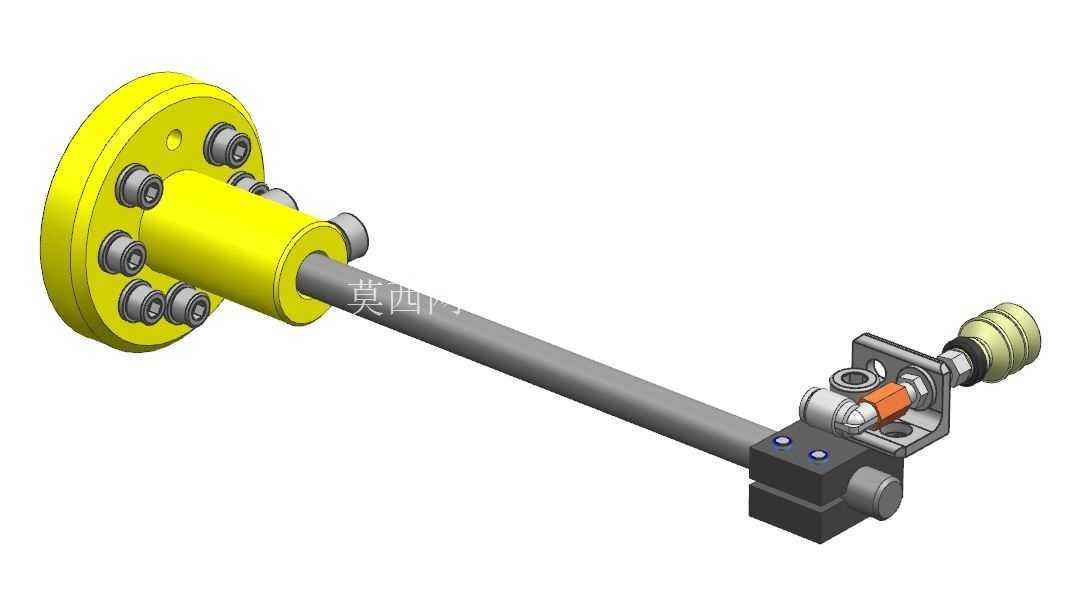

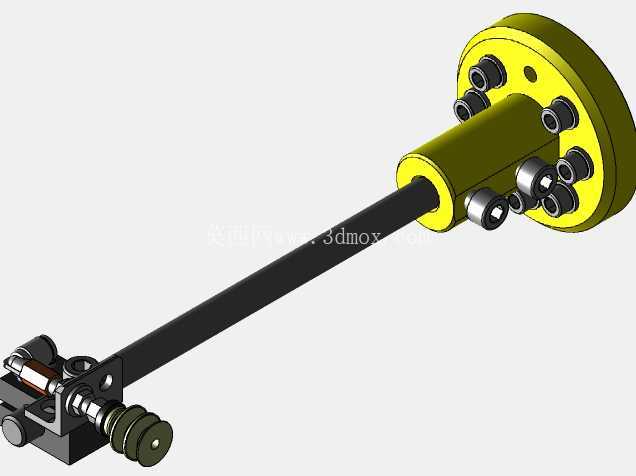

　　这套真空吸附执行组件，是自动化产线物料搬送环节里常用的末端执行单元，日常在3C电子小件分拣、软包装物料移送、薄型板材上下料这类需要非接触式抓取的工位上，能替代传统夹爪避免工件表面夹伤、压痕问题。从结构组成来看，左端的圆形法兰是整套组件的安装基准，法兰端面均匀分布6组内六角紧固螺钉，用来和设备末端的安装板做刚性连接，法兰中心的凸台是导杆的导向支撑座，内部集成了真空通路的转接腔，不需要额外外接外置的气路转接头，能减少管路弯折带来的气阻损耗。中间的长导杆采用硬质合金表面镀硬铬处理，表面粗糙度控制在Ra0.8以内，和支撑座内的直线轴承配合，能实现轴向的浮动缓冲，在吸盘接触工件表面的时候，导杆可以自适应回缩3-12mm的行程，避免硬接触撞坏吸盘唇边或者刮花工件表面，导杆的外径和安装法兰的中心孔做了H7/g6的间隙配合，保证往复运动的时候没有卡滞，同轴度误差控制在0.02mm以内，避免长期运行出现偏磨。

　　导杆末端连接的是真空阀块与吸盘接头，阀块上集成了真空发生器接口、破真空气路接口以及小型的真空压力检测点位，不需要在管路上额外串接检测元件，就能实时反馈吸附状态，阀块侧面的两个内六角定位螺钉，用来调整吸盘的安装角度，适配不同倾斜角度的工件取放需求，末端的缓冲接头采用聚氨酯材质，能在接触瞬间吸收冲击能量，减少吸盘的磨损速度。设计这套结构的时候，首先要考虑的是安装边界的适配性，法兰端的安装孔位采用圆周均布设计，孔距符合通用的工业机器人末端安装法兰标准，不需要额外做转接板就能直接装在六轴机器人、直线模组移载机构、摆臂机械手的末端；导杆的长度可以根据实际工位的取料深度做调整，这次的结构里导杆伸出长度适配的是料盒深度在150mm以内的取料场景，要是遇到深腔取料的工况，只需要更换等直径的加长导杆，不需要改动法兰和阀块部分的结构，通用性很强。

　　气路设计上，法兰端的进气口采用标准的快插接头接口，和工厂常规的6mm气管直接适配，真空通路从法兰中心穿过导杆内部，没有外置的拖链管路，避免设备高速移动的时候管路甩动碰到周边工装，也减少了管路漏气的概率；阀块上的破真空气路采用单独的通路设计，放料的时候通入0.1MPa的压缩空气就能快速破坏真空，不会出现工件粘在吸盘上掉不下来的情况，放料响应时间能控制在0.2s以内，匹配高速产线的节拍要求。

　　实际应用的时候，要注意安装法兰的端面和导杆的垂直度，要是安装的时候偏角超过0.1度，长期运行会导致导杆和直线轴承的单侧磨损，出现漏气、浮动卡滞的问题；吸盘的选型可以根据工件的重量、表面材质更换不同直径、不同材质的唇边，这套组件的接头采用标准的M5螺纹连接，市面上常规的真空吸盘都能直接替换，不需要做二次加工。另外，导杆的浮动行程要根据工件的高度差做调整，要是工位上的工件堆叠高度差比较大，可以更换带更长行程缓冲的导杆支撑座，保证吸盘接触工件的时候有足够的缓冲量，不会压坏薄脆类的工件，比如PCB板、薄玻璃片这类易损工件，缓冲行程建议调到8mm以上，接触压力控制在5N以内。整套结构没有复杂的异形零件，所有的紧固件、密封件、轴承都是标准件，后期维护的时候只需要定期清理导杆表面的灰尘，更换磨损的吸盘唇边和直线轴承就行，维护成本很低，适合在12小时以上连续运行的自动化产线上使用，不会因为易损件更换频繁影响产线效率。
