IDTECH非接触NFC射频识别读写终端结构

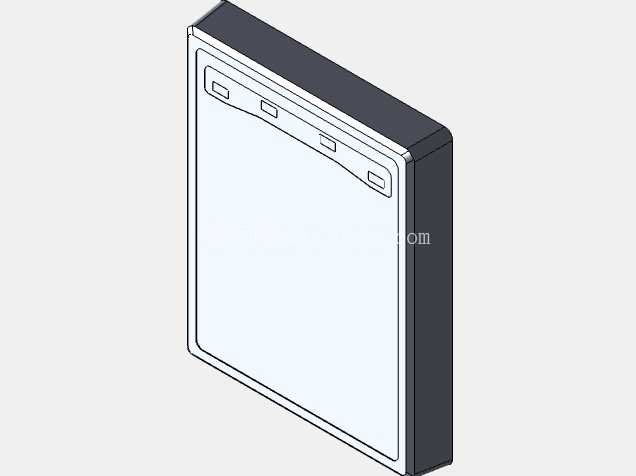

　　在商用门禁、仓储物料盘点、零售会员核验、工业产线工位身份识别这类高频非接触识别场景里，NFC读写终端的结构合理性直接决定了现场部署效率与长期运行稳定性，这套ID TECH NFC RFID阅读器的三维结构，完全围绕现场实际使用的各类边界条件搭建，没有冗余的装饰性结构，每一处壳体特征、安装位设计都对应实际使用中的硬性需求。从外形与安装边界来看，整机采用方正的薄型壳体设计，边角做了小半径圆弧过渡，既避免直角磕碰带来的壳体开裂风险，也不会因为圆角过大占用额外的安装空间，壳体正面预留了完整的射频信号透传区域，没有设置金属遮挡结构，能保证射频天线的信号覆盖范围达到设计阈值，不会因为壳体结构遮挡出现识别盲区。

　　壳体背部设计了标准的壁挂安装孔位与桌面放置的防滑胶条预留槽，既可以通过膨胀螺丝固定在墙面、闸机侧板这类垂直安装面上，也可以直接放置在收银台、工位操作台这类水平平面上，两种安装方式不需要额外更换壳体配件，适配不同场景的部署需求，安装孔位的间距符合常规弱电终端的通用安装尺寸，现场替换旧设备时不需要重新打孔，能大幅降低现场施工的工作量。从设计思路来看，整套结构优先考虑射频信号的无遮挡传输与长期使用的防护性能，壳体采用上下壳扣合加螺丝紧固的装配方式，接缝处预留了密封胶条的安装槽，能达到日常商用场景的防尘防泼溅要求，避免日常使用中灰尘、少量泼溅液体进入壳体内部损坏电路元件。

　　内部的电路板安装柱位置做了加强筋设计，即使在频繁插拔连接线、受到轻微外力碰撞的情况下，电路板也不会出现移位、焊点脱焊的问题。天线的安装位置设置在壳体正面的居中区域，周围预留了足够的净空区，避免壳体上的金属紧固螺丝、内部金属结构件对射频信号产生屏蔽干扰，保证识别距离与识别角度符合使用要求。从功能特性来看，设备侧面预留了标准的数据通讯接口与供电接口的安装位，接口位置做了下沉式设计，连接线插好后接头不会突出壳体侧面过多，避免现场走线时接头被磕碰导致连接中断。壳体正面的状态指示灯位置做了导光结构预留，不需要额外加装导光件就能让指示灯的光线均匀透出，方便操作人员直观判断设备的工作状态。

　　设备的实际用途覆盖多个场景，在零售场景中可以完成会员NFC卡片识别、非接触支付卡信息读取，在门禁场景中可以完成门禁卡的权限核验，在工业产线中可以完成载有NFC标签的工装、物料的信息识别，实现生产流程的信息追溯，在仓储场景中可以快速识别货物标签完成出入库登记。整套结构的壁厚设计均匀，采用压铸工艺对应的壁厚参数，避免压铸生产时出现缩孔、填充不足的缺陷，壳体的拔模角度按照压铸生产的标准要求设置，不需要后续额外的机加工就能顺利脱模，适合批量生产。壳体表面没有多余的凹凸结构，后续做表面喷涂、丝印标识时工序更简单，也不容易在日常使用中积灰，清洁维护更方便。在结构细节上，上下壳的定位采用定位柱加定位孔的配合方式，装配时不需要反复调整对位，能提升装配效率，螺丝柱的深度做了严格控制，不会出现螺丝打穿壳体正面影响外观的问题。设备底部的防滑胶条槽深度刚好匹配常规厚度的橡胶防滑条，胶条粘贴后不会突出壳体底面，保证设备放置在光滑台面上时不会出现晃动，同时也能避免设备被轻易碰落。射频区域的壳体壁厚比其他区域稍薄，进一步降低对射频信号的衰减，保证识别灵敏度。
