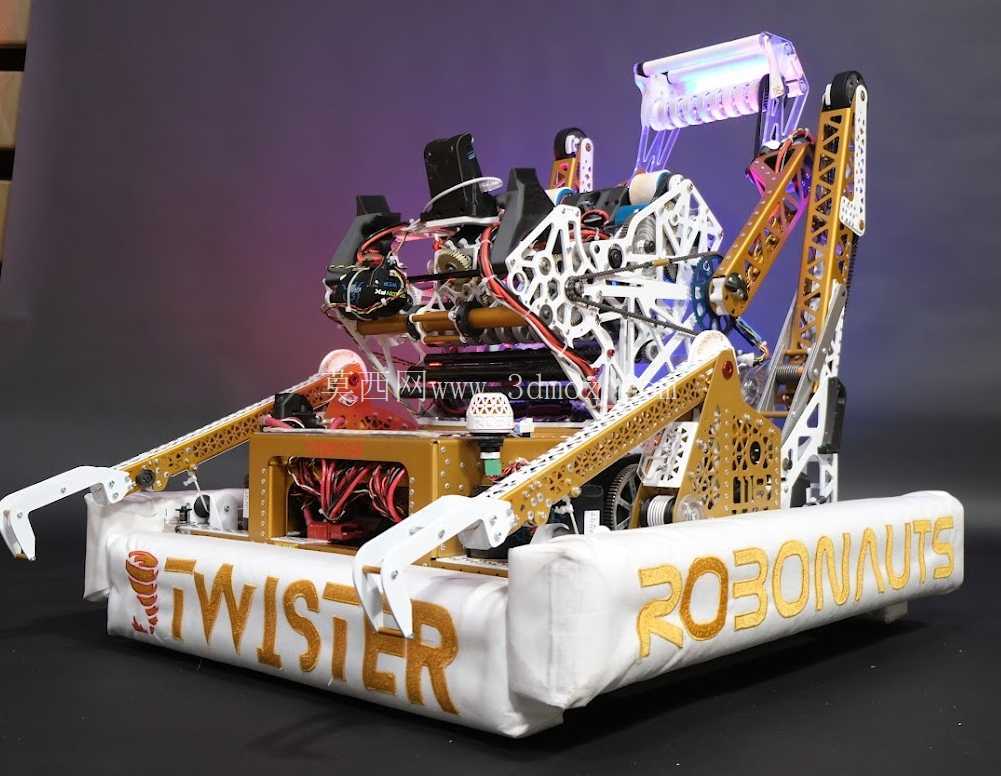

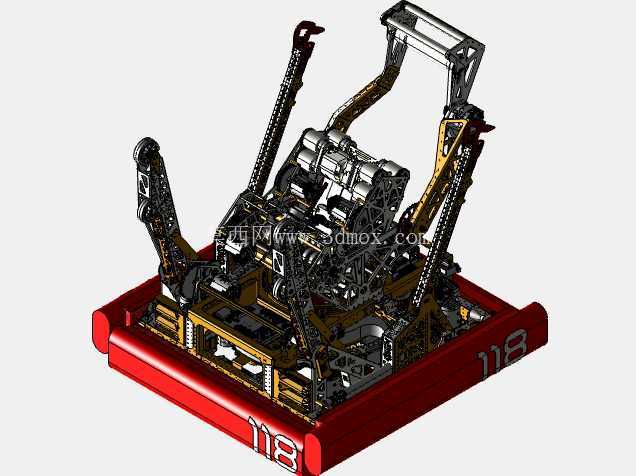

FRC竞赛Robonauts 118 Twister竞技机器人结构

　　这套竞技机器人结构针对青少年机器人竞技赛事的对抗场景开发，核心围绕赛事规则内的任务执行需求完成全链路结构设计，所有部件的布局、选型、连接方式都经过多轮赛事场景模拟验证，能够在高强度对抗的赛场环境下保持稳定运行。从实际赛场应用来看，这类竞技机器人需要在规定场地内完成物料拾取、投射、障碍规避、对抗防守等多重任务，因此结构设计上首先平衡了整机重量与结构刚性的关系，框架主体采用镂空加工的铝合金型材搭建，在保证整体抗冲击能力的前提下，尽可能降低非必要结构重量，为动力系统、执行机构预留足够的载荷余量。

　　整机的下部缓冲围边采用耐磨柔性面料包裹内部缓冲填充层，围边表面做了耐磨加固处理，能够在高速碰撞时吸收大部分冲击能量，避免内部核心框架、电气元件受到直接撞击损坏，围边的安装位置严格贴合场地边界尺寸要求，确保整机在场地内移动时不会因为外凸部件剐蹭场地围挡，同时围边的高度设置也匹配赛事规则的尺寸限制，不会出现超规问题。上部的物料投射机构采用多段铰接式臂架结构，臂架的连接节点全部采用高精度销轴配合自润滑衬套，减少反复动作过程中的磨损间隙，保证投射动作的重复定位精度；臂架的驱动端采用大扭矩减速电机配合同步带传动，能够在短时间内完成物料的加速投射，投射角度的调节范围覆盖赛事要求的所有得分区间，同时臂架在收纳状态下完全处于整机轮廓边界内，不会在移动过程中与其他参赛机器人、场地设施发生剐蹭。

　　拾取机构布置在整机前端，采用可浮动的辊子配合导向挡板结构，能够适应场地地面的微小高度差，在高速行进过程中完成地面物料的快速拾取，拾取通道的宽度匹配物料的外形尺寸，避免物料在输送过程中出现卡滞，拾取机构的安装高度经过反复调试，既能够保证对地面物料的拾取成功率，又不会因为过低导致行进过程中剐蹭地面。行走系统采用四轮差速驱动布局，轮组选用高摩擦系数的防滑轮面，配合大扭矩驱动电机，能够在场地的铺地材料表面获得足够的抓地力，实现快速启停、小半径转向等动作，轮组的悬挂结构采用小行程弹性阻尼设计，能够在跨越场地内的小高度障碍时保持轮面与地面的有效接触，避免出现动力空转的情况。电气元件的布局全部集中在整机中部的防护区域内，所有走线都通过线卡、理线架规整固定，避免机器人在剧烈动作、碰撞过程中出现线路拉扯脱落的问题，电气元件的安装支架都做了绝缘减震处理，减少震动对电气元件稳定性的影响。整机的重心经过严格配平，所有重量较大的部件比如电池、主驱动电机都布置在整机下部靠近轮轴的位置，降低整机重心高度，避免在高速转向、碰撞过程中出现侧翻问题；上部的执行机构在动作过程中，重心偏移量也控制在稳定支撑面范围内，保证任意动作姿态下的整机稳定性。

　　从结构设计的细节来看，所有连接部位的紧固件都采用防松设计，关键受力部位的连接件都做了加强处理，能够承受赛事过程中的反复冲击载荷；所有外露的传动部件都设置了防护挡板，避免比赛过程中异物卡入传动结构导致机构失效，同时也符合赛事的安全规范要求。整套结构的模块化程度较高，不同功能单元比如拾取模块、投射模块、行走模块都采用快拆式连接设计，能够在赛事间隙快速完成故障部件的更换调整，减少维护调试的时间成本；各模块的安装定位都设置了定位销结构，重新装配后不需要反复调试位置精度，能够快速恢复到最佳工作状态。
