Tattu1800mAh3S航模动力锂电池三维结构

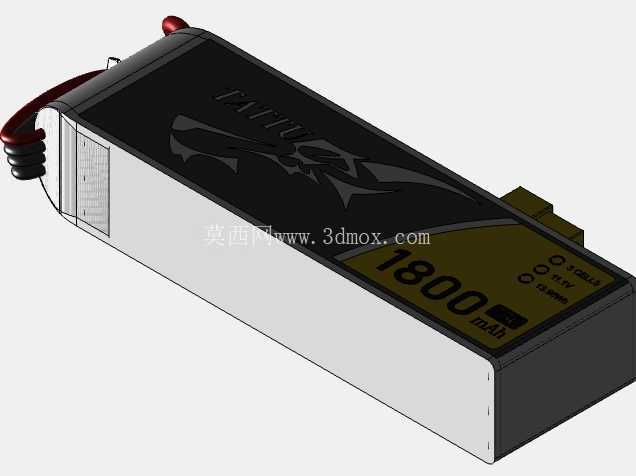

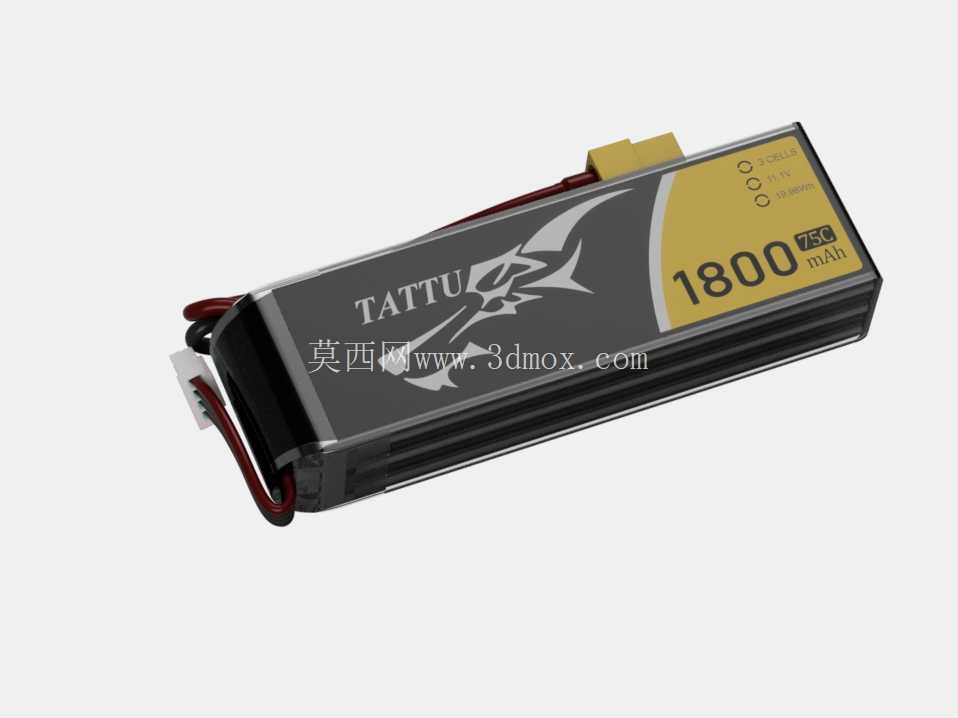

　　这款动力锂电池的三维结构还原，完全围绕航模、小型穿越机这类对供电重量、放电能力、安装空间有严苛要求的应用场景搭建，日常做小型无人机动力系统匹配、机架结构适配时，这类模型能直接省去反复测量实物尺寸、核对安装边界的步骤。从实际使用场景来看，这类3S规格的锂聚合物电池，主要适配轴距250级别的穿越机、小型固定翼航模，还有部分轻量化的无人地面载具，需要持续输出大电流来支撑无刷电机的高转速运转，同时自身重量要控制在合理区间，避免影响载具的重心分布与续航表现。

　　做结构设计的时候，首先要考虑的是电芯的排布逻辑，3S意味着内部是三片电芯串联，要在有限的长方体空间内完成电芯的叠放，同时预留出保护电路、出线端、平衡充接口的安装位置，不能让内部走线和电芯外壳产生干涉，还要考虑外部热缩膜包裹后的整体尺寸公差，毕竟航模的电池仓通常都是卡接结构，尺寸偏差超过1mm就可能出现装不进去或者晃动的问题。从外形尺寸来看，这款电池的整体轮廓是规整的长方体，出线端做了局部的凸起处理，用来容纳XT60类的动力插头与平衡充插头的根部固定结构，插头引出的硅胶线做了螺旋状的应力释放设计，避免飞行过程中频繁震动导致线芯断裂，这部分的结构在建模时特意还原了线材的弯曲半径与固定位置，方便设计机架时预留出线的弯折空间，不会出现线材被机架结构件挤压磨损的情况。

　　电池外壳的标识区域做了凹陷的纹理处理，一方面是印刷参数标识的区域，另一方面也能增加外壳的摩擦力，方便插拔电池时施力，不会因为表面光滑导致脱手。在安装边界的考量上，模型还原了电池六个面的完整轮廓，包括底部的平整度、侧面的拔模斜度，还有插头伸出的最大长度与宽度，做机架电池仓设计时，可以直接把这个模型导入装配体，模拟电池插入、拔出的行程，核对仓体的内部净空是否足够，会不会和旁边的飞控、电调部件产生干涉，同时也能模拟扎带固定的位置，确认扎带绕过电池时的路径是否合理，会不会遮挡平衡充接口影响日常充电操作。

　　从功能特性的结构匹配来看，这类高倍率放电电池的外壳需要有一定的抗挤压能力，建模时还原了电芯外部硬质封装层的厚度，还有边缘的圆角处理，避免尖锐边角在炸机时刺破电芯引发安全问题，同时出线端的红色防护帽结构也做了还原，这个结构是用来在电池存放时保护动力插头，避免正负极误触短路的，设计配套的电池收纳盒时，也需要考虑这个防护帽的占用空间，不能让收纳槽的尺寸卡得太死。很多新手做航模结构设计时，容易忽略电池插头的出线方向，还有平衡线的引出位置，导致装机后线材歪扭，既影响美观也存在安全隐患，这个三维模型把线材的自然弯曲形态、插头的朝向都做了写实还原，在装配阶段就能提前调整电调的安装位置、走线槽的走向，让整机的布线更加规整。另外，电池表面的参数标识区域的纹理设计，也能给做外观设计的从业者提供参考，如何在有限的外壳面积上排布参数、品牌标识，同时不影响外壳的结构强度，毕竟动力锂电池的外壳不能做过多的镂空，否则会降低对内部电芯的防护能力。在做整机重心配平时，这个模型也能赋予对应的材质密度，直接在软件里计算出电池的重量与重心位置，方便调整飞控、摄像头的安装位置，让整机的重心落在理想的位置，提升飞行的稳定性，不用等到实际装机后反复拆装调整配重。
