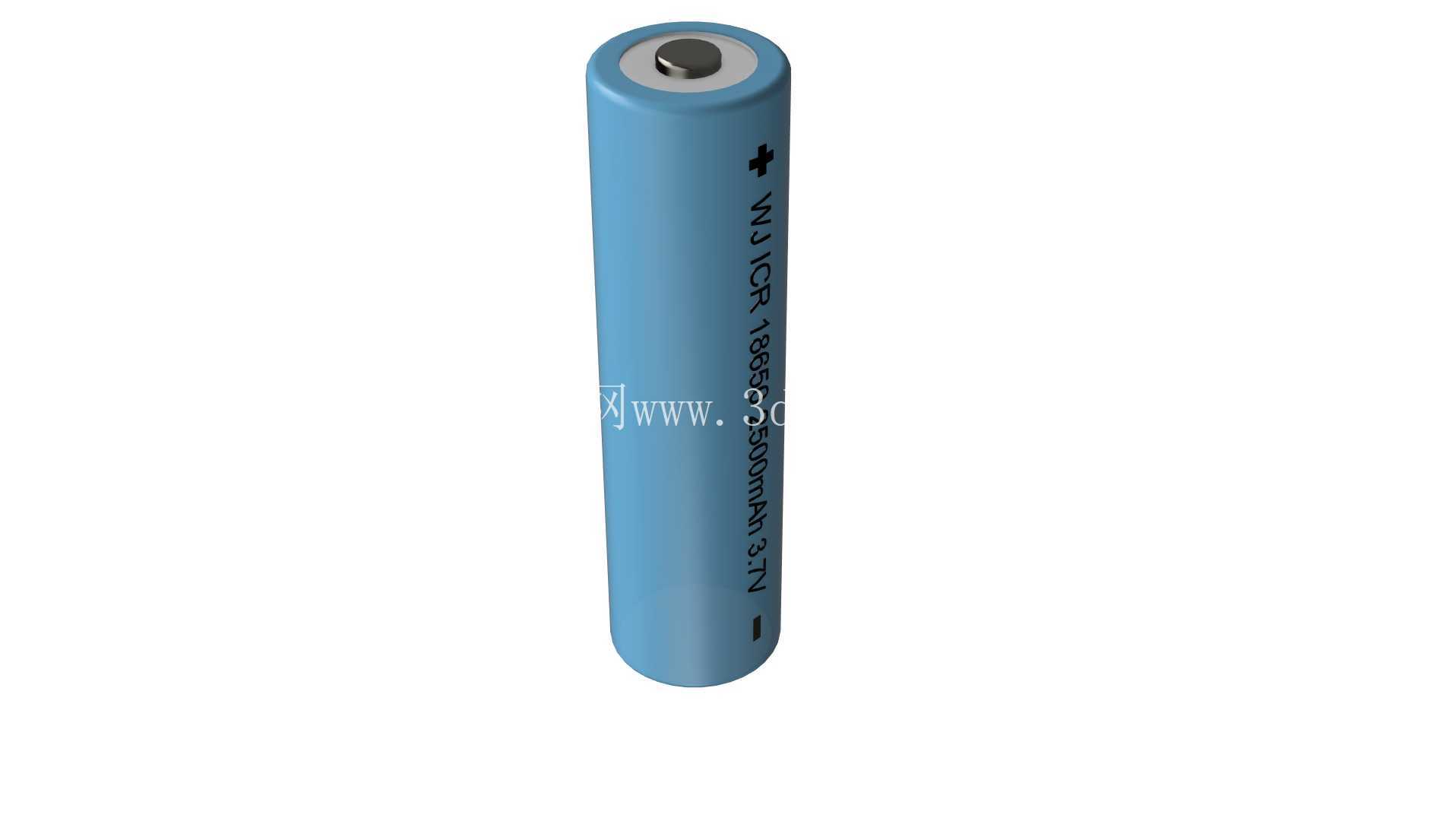

单节18650规格锂聚合物电芯三维结构

　　在消费电子、小型航模、便携检测设备的供电方案选型阶段，单节锂聚合物圆柱电芯是应用频次极高的基础储能部件，本次呈现的三维结构完全还原量产18650规格1S电芯的真实形态，可直接用于整机结构干涉校验、供电舱位适配设计、产品爆炸图装配演示等场景。很多刚接触便携设备结构设计的工程师，容易在电芯选型阶段只关注容量、放电倍率等电参数，忽略电芯的实际外形公差与安装边界，导致开模后出现舱位卡滞、绝缘间隙不足、极耳对位偏差等问题，这个三维模型完全按照量产电芯的实测尺寸构建，能在设计前期就规避这类装配风险。从实际应用场景来看，这类1S锂聚合物圆柱电芯的覆盖范围极广，小到手持测温仪、便携蓝牙耳机充电仓、强光手电筒，大到航模动力组、便携储能电源的电芯串并模组、工业手持巡检终端，都能见到它的身影，不同应用场景对电芯的固定方式、绝缘防护、极耳引出方向都有差异化要求，精准的三维模型能让结构工程师在排布内部空间时，直接完成固定弹片、绝缘护套、镍片连接位的匹配设计，不用等拿到实物样件再反复调整结构。

　　从产品功能特性来看，单节1S电芯的额定输出电压匹配绝大多数低功耗数码设备的输入阈值，不需要额外加装复杂的升压降压电路就能直接给主控板供电，圆柱形态的外壳本身具备足够的结构强度，相比软包电芯能更好地抵抗日常使用中的挤压、碰撞，外壳上的极性标识做了凸起式结构设计，三维模型里完整还原了这个细节，能在装配指导文件里清晰标注正负极位置，避免生产组装时出现极性反接的低级错误。设计思路上，这个模型没有做过度的简化处理，外壳的卷边接缝、正极帽的凸起高度、负极端面的凹陷尺寸、外壳表面的丝印标识位置都和实物保持一致，甚至连外壳侧壁的细微脱模斜度都做了还原，不会出现很多简化模型那种完全直筒的结构，导致实际装配时电芯和固定胶套之间出现过盈量过大的问题。

　　外形尺寸与安装边界方面，模型严格遵循18650电芯的通用尺寸规范，主体直径控制在18mm，整体长度65mm，正极帽高出主体端面0.8mm，负极端面的凹陷深度0.3mm，这些尺寸细节直接决定了供电舱的设计公差：如果是采用弹片接触式固定，正极位置需要预留至少1mm的弹性压缩空间，负极位置要避开端面凹陷区域设置接触点，防止接触不良；如果是采用焊接固定，模型上标注的极耳位置能直接对应镍片的焊接点位，避免焊接时烫伤电芯内部的卷绕结构。很多工程师在做整机跌落仿真的时候，也会用到这个电芯模型，因为模型还原了电芯外壳的壁厚参数，能准确模拟跌落过程中电芯和周边结构件的碰撞应力分布，提前发现结构上的应力集中点，避免外壳尖角刺破电芯绝缘层引发安全隐患。

　　在做产品外观渲染的时候，这个模型的表面材质做了和实物一致的哑光蓝塑封膜质感，正极金属帽的金属反光、负极的金属哑光质感都做了对应设置，不用再额外调整材质参数就能直接用于产品宣传图、装配说明书的渲染输出。对于做电池PACK设计的工程师来说，这个单节电芯模型可以直接作为基础单元，通过阵列、组合快速搭建多串多并的电池模组模型，不用每次都从零开始绘制电芯结构，能大幅提升模组设计的效率，模型的坐标系设置也做了优化，原点对齐电芯底部中心，在装配环境下直接输入坐标就能快速定位，不需要反复调整装配约束。
