多串锂电池大电流BMS保护板组件结构设计

这款BMS保护板组件主要面向中小功率储能、轻型动力类锂电池组应用场景，覆盖3串到5串的锂离子电池组适配需求，支持12V、16V、18V、21V等常见标称电压平台，持续工作电流可达100A，能够满足电动工具、小型储能电源、低速代步设备、户外便携供电设备等场景的电池管理需求。在实际使用中，这类保护板承担着电池组运行状态管控的核心作用，一方面要实时监测每一串电芯的电压状态，在过充、过放、过流、短路等异常工况下快速切断主回路，避免电芯出现不可逆损坏甚至安全隐患；另一方面要兼顾多串电芯之间的电压均衡，在充放电过程中缩小电芯间的压差，提升整组电池的可用容量与循环寿命。

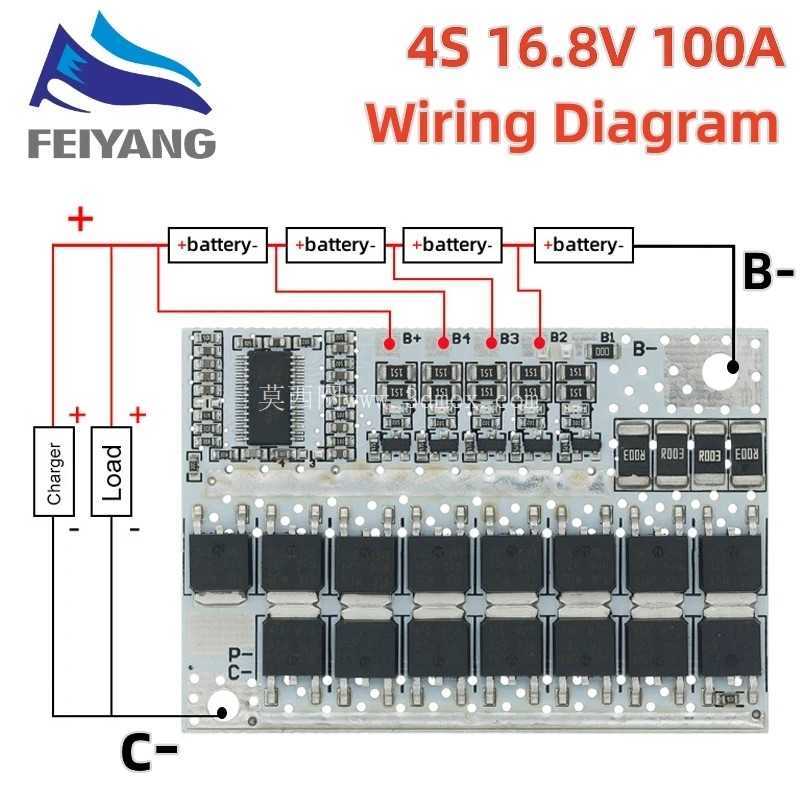

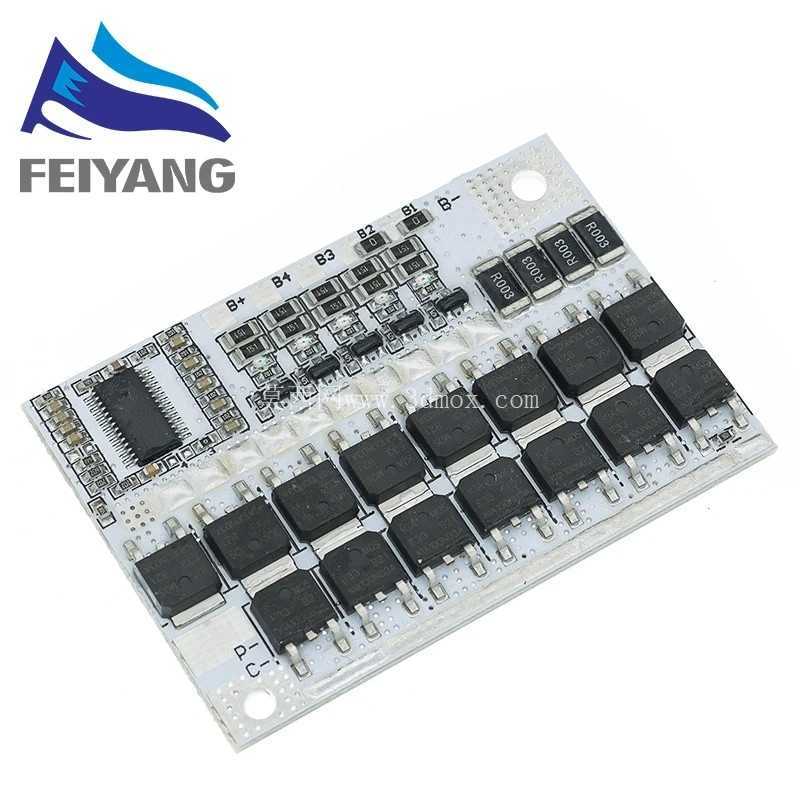

从结构设计思路来看，这款保护板采用功率回路与采样回路分区布局的方案，大电流走线路径做了加宽铺铜处理，功率MOS管采用多颗并联的阵列式排布，均匀布置在板身的核心散热区域，每颗MOS管的焊接引脚都做了加大焊盘设计，既可以降低大电流通过时的回路内阻，减少不必要的发热损耗，也能让每颗并联器件的电流分配更均匀，避免单管过流失效。采样线路则从功率区域侧边独立走线，连接到每一串电芯的采样点，走线过程中避开大电流的开关干扰区域，减少功率回路通断时对电压采样信号的电磁干扰，保证采样数据的准确性。板端预留了清晰的接线标识，电池正极、负极、充电端、负载端的接线位都做了丝印标注，B-、C-、P-等关键接线点的焊盘尺寸适配大电流导线的焊接需求，能够承受大电流工况下的接线拉力与发热考验。

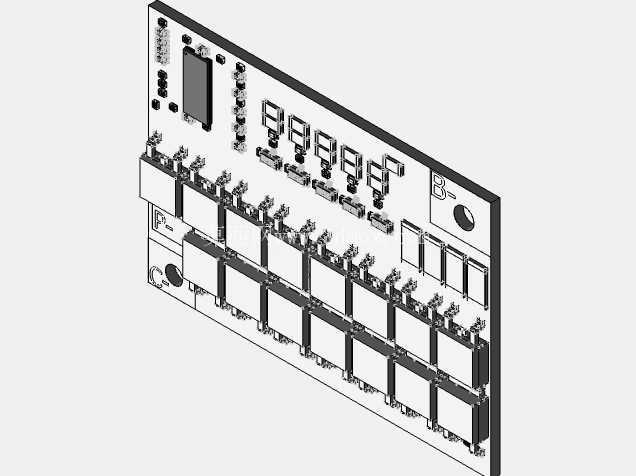

在安装边界与外形尺寸设计上，板身整体采用矩形布局，功率器件的排布高度保持一致，最高器件的凸起高度控制在合理范围内，既方便在电池包内部做绝缘隔离处理，也能适配常见的电池组内部安装空间，不会因为器件高低差过大导致绝缘层被刺破。安装孔位布置在板身的边角位置，孔径大小适配常用的尼龙固定柱规格，安装时可以通过绝缘柱将保护板固定在电池组的支架或者外壳内壁上，避免板身与电芯外壳、金属结构件直接接触造成短路。板上的均衡电路部分靠近电芯采样端布置，均衡电阻的排布预留了散热空间，在小电流均衡工作时产生的热量可以自然散出，不会因为热量累积导致周边器件温度过高。

从实际工程应用的角度出发，这类BMS板的结构设计需要充分考虑电池包内部的复杂工况，比如车辆行驶或者设备移动过程中的振动冲击，所有板载器件都采用贴片式焊接工艺，重量较大的功率器件焊接点做了加强处理，避免长期振动后出现虚焊脱落的问题。接线端的位置设计也兼顾了电池组内部的走线便利性，不同功能的接线位分区布置，减少不同回路导线交叉重叠的可能，方便生产组装时的线束排布，也能降低后期使用过程中线束磨损短路的风险。另外板身的边角做了圆弧处理，没有尖锐的毛刺突出，在组装过程中不会划伤操作人员或者划破电芯外层的绝缘皮，细节设计贴合批量生产组装的实际需求。

在功能实现的结构匹配上，保护板的电流采样元件串联在主回路上，采样精度受布局影响较小，能够准确识别回路中的电流大小，在出现过流或者短路故障时可以快速触发保护机制。温度采样元件的预留位置靠近功率器件与电芯接线端，能够实时监测板身核心区域的工作温度，在温度超过安全阈值时触发降流或者保护动作，避免高温工况下器件失效。整体结构设计没有冗余的多余结构，所有板上空间都得到了合理利用，在保证100A大电流承载能力的前提下，尽可能压缩了板身的整体尺寸，能够适配更多不同规格的电池包内部安装空间，不需要为了适配保护板额外修改电池组的整体结构设计，降低了终端产品的结构适配成本。
