小型12V直流齿轮驱动电机结构

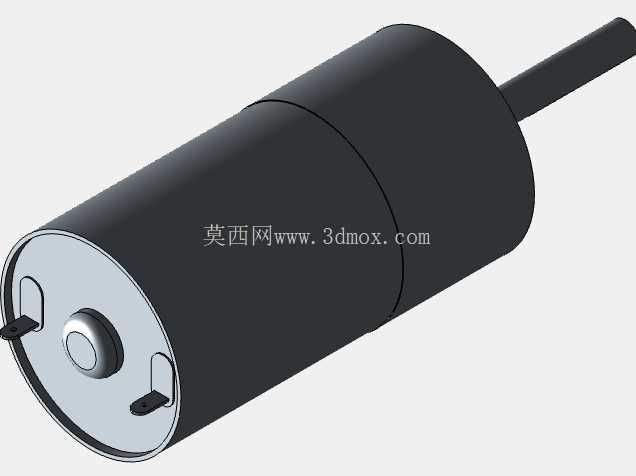

　　做小型竞技机器人的驱动选型时，这类带齿轮减速的12V直流电机是绕不开的选项，这次建模还原的这款圆柱型齿轮电机，最初是为了适配甲虫级格斗机器人的轮组驱动需求做的结构复刻，建模过程中把实际装机需要考虑的安装边界、输出轴配合、壳体干涉问题都逐一做了还原。先从实际应用场景说，这类小尺寸齿轮减速电机除了小型格斗机器人，还能用到桌面级小型传送带驱动、智能小车底盘动力、小型电动云台俯仰驱动、DIY电动玩具动力输出、小型自动开窗器执行端这些场景，核心是用在安装空间紧凑、需要低转速大扭矩输出的小负载传动场景，相比不带减速的普通直流电机，它的输出轴转速更低、扭矩更大，不需要额外外挂减速结构就能直接驱动负载，能大幅缩小整套动力单元的安装体积。从产品功能特性来看，这款电机集成了直流有刷电机本体和一级行星齿轮减速组，电机本体部分做了全包覆圆柱金属壳体，后端盖预留了两个对称的安装固定耳，耳片上开有通孔，用来穿装固定螺丝，实际装机时可以直接通过这两个耳片把电机锁在安装基板上，不需要额外做环抱式固定座，能省不少安装空间。输出轴从前端盖中心伸出，轴径做了统一的标准尺寸，适配市面上常见的联轴器、车轮轮毂、同步带轮，不需要额外做轴径适配加工，输出轴的伸出长度也做了控制，避免和前端安装的负载件产生轴向干涉。

　　设计思路上，建模时优先还原了实际产品的装配关系，壳体部分做了两段式圆柱结构，对应内部电机仓和减速仓的分隔，两段壳体的配合台阶做了精准还原，实际生产中这个台阶是用来压装定位的，保证电机本体和减速组的同轴度，避免运转时齿轮偏磨产生噪音和效率损耗。后端盖的两个固定耳的位置做了对称度约束，两个安装孔的中心距严格按照实物测量尺寸还原，保证用户拿到模型后直接出图加工安装板不会出现孔位对不上的问题。输出轴的轴向定位台阶也做了还原，这个台阶是用来给负载件做轴向定位的，安装轮毂或者联轴器时顶到这个台阶就能保证轴向位置准确，不会出现运转时负载件蹭到电机前端盖的问题。

　　外形尺寸与安装边界这块，建模时把所有关键尺寸都做了参数化约束，电机主体的最大外径控制在适配小型设备安装仓的尺寸，整体长度包含输出轴的尺寸也做了精准还原，安装时需要注意，电机主体圆柱面周边要预留至少1mm的散热间隙，避免长时间满负载运转时热量堆积导致电机过热退磁；后端盖的固定耳下方要预留0.5mm的间隙，避免安装时螺丝锁附过紧导致端盖变形压迫内部轴承；输出轴的径向跳动公差按照实际产品的精度做了参考标注，搭配负载件时要注意负载的动平衡，避免径向力过大导致输出轴弯曲或者减速齿轮崩齿。另外建模时还还原了电机后端的轴承定位结构，内部的减速齿轮组虽然做了简化示意，但齿轮的传动比对应的中心距做了准确还原，如果需要做内部结构的仿真分析，可以直接在这个模型基础上细化内部齿轮参数，不需要重新调整壳体的安装位置。实际选型时要注意，这类齿轮电机的输出轴不能承受过大的轴向力，所以如果是用在需要轴向受力的场景，比如直线驱动的执行端，要额外加推力轴承来承载轴向载荷，不能直接让输出轴承受轴向力，不然很容易把后端的电机轴承顶坏，或者把减速齿轮的齿面压伤。

　　从结构设计的角度看，这款电机的固定方式属于端面固定，相比圆柱面抱紧固定，它的同轴度更容易保证，安装拆卸也更方便，不需要做精度很高的抱紧座，只需要在安装板上开对应孔位的过孔，再开一个避让输出轴的中心孔就能完成安装，对小型设备的结构设计非常友好，能降低安装结构的加工难度和成本。建模过程中还特意把壳体表面的分型线做了还原，实际注塑或者压铸生产时这个分型线是不可避免的，做结构干涉检查时要把这个分型线的高度算进去，避免安装时壳体和周边结构因为分型线的存在产生装配干涉。
