扁平式无刷永磁同步直驱电机结构

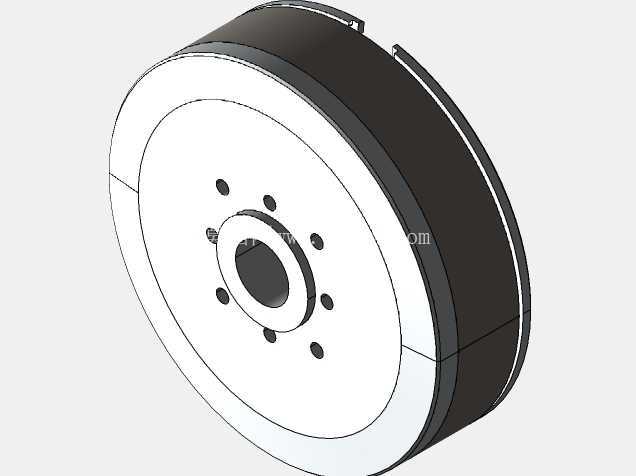

　　这款扁平构型的盘式驱动部件，是面向协作机器人关节、小型直驱转台、轻量化伺服执行场景开发的动力单元，从三维结构上能清晰看到其采用外转子中空布局的设计逻辑，完全区别于传统长筒式伺服电机的形态。做机器人关节选型的时候，很多工程师都会遇到安装空间局促、走线需要穿过关节中心、传动背隙难以控制的问题，这款结构的设计刚好针对性解决这些痛点：中空的中心孔可以直接穿过动力线、编码器线甚至气路管路，省去了侧边走线的弯折空间，也避免关节转动时线缆拖拽磨损；外转子的结构设计让转子直接套在定子外侧，输出端可以直接连接负载，不需要额外加行星减速或者谐波减速结构，从根源上消除了齿轮传动带来的背隙、磨损和噪音问题，对于需要高精度力控、位置重复定位精度要求高的协作机器人关节、机器人末端执行器、高精度转台场景来说，这种直驱结构的优势非常明显。

　　从结构细节来看，定子部分采用集中绕组排布，配合表贴式永磁体的外转子，能在有限的径向尺寸下输出足够的持续扭矩，扁平的轴向尺寸让整个动力单元的厚度控制得非常好，在多关节机器人的紧凑布局里，不会因为电机轴向长度过长导致关节臂干涉，尤其是在人形机器人的腕关节、桌面级机械臂的关节位，这种薄型设计能大幅提升整机的结构紧凑度。安装边界上，端面的周向均布安装孔是按照通用关节安装规范设计的，孔位的节圆尺寸、中心通孔的直径都做了标准化适配，不管是和谐波减速器输入端直连，还是直接作为直驱关节的输出端连接负载法兰，都不需要额外做转接板的二次加工，能减少结构件的数量，降低整机装配的累计误差。

　　做三维建模的时候可以注意到，转子外壳采用薄壁导磁结构，既保证了磁路的闭合效率，又尽可能控制了转子的转动惯量，对于动态响应要求高的场景，低转动惯量的转子能让速度环的带宽做的更高，启停的响应速度更快，不会因为转子惯量过大导致过冲或者跟随误差超差。定子的固定端采用中心定位止口设计，安装的时候可以直接靠止口完成同轴度定位，不需要反复打表调整，装配效率更高，也能避免因为同轴度偏差导致的转子扫膛问题。实际应用中，这类盘式直驱电机除了机器人关节，还能用在3D打印机的直驱挤出转盘、小型光电转台、医疗设备的精密旋转工位上，因为没有减速齿轮的磨损，整机的免维护周期更长，适合安装后难以频繁拆解维护的封闭设备内部。

　　从散热结构来看，定子的安装基座和金属端盖直接接触，绕组产生的热量可以通过安装法兰直接传导到设备的结构件上，不需要额外加装散热风扇，也能满足持续运转的温升要求，对于洁净室场景、对噪音有严格要求的医疗设备场景来说，无风扇的被动散热结构不会产生气流扰动和额外噪音，适配性更强。建模过程中还原的绕组排布、磁钢贴装位置、转子外壳的卡扣结构，都和实际量产产品的工艺保持一致，转子外壳的拼接卡扣是为了方便自动化装配时的磁钢固定，不需要额外涂胶等待固化，能提升生产装配的效率，同时也保证了转子高速旋转时的结构强度，避免磁钢在离心力作用下脱落。中心通孔的边缘做了倒角处理，穿线的时候不会刮伤线缆的绝缘层，细节处的结构设计都考虑了实际装配的工艺性。和传统的内转子无刷电机相比，这种外转子盘式结构的扭矩密度更高，相同重量和体积下能输出更大的堵转扭矩，对于需要直接驱动负载、不能加减速机构的场景，能大幅缩小整个动力单元的体积和重量，比如在四足机器人的关节驱动上，更轻的电机重量能降低腿部的运动惯量，提升机器人的动态运动能力。
