FPV直升机用400KV外转子无刷电机结构

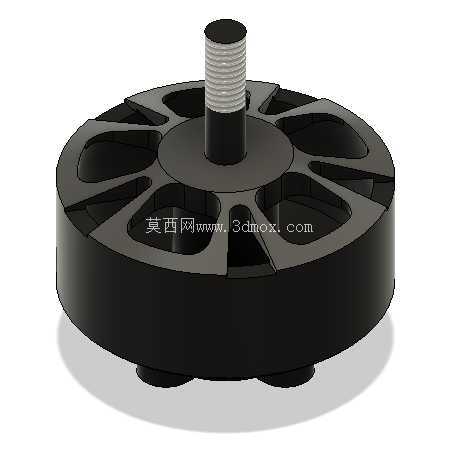

这款外转子无刷电机的三维结构，核心面向FPV穿越直升机的动力输出场景设计，在航模动力系统的选型匹配中，这类400KV规格的电机需要兼顾扭矩输出、重量控制与安装兼容性，才能适配小型特技直升机的飞行需求。从结构设计逻辑来看，采用外转子布局是为了获得更大的转动惯量与扭矩输出，相比同尺寸内转子电机，外转子结构的定子绕组固定在中心基座，转子外壳直接集成磁钢与输出轴，省去了额外的减速传动结构，既降低了动力传输的损耗，也减少了故障点，适配航模设备对轻量化、高可靠性的要求。

从安装边界来看，电机中心的输出轴采用带螺纹的柱状结构，螺纹段长度经过匹配，既可以直接安装直升机的主旋翼桨夹，也能通过桨垫调整安装间隙，避免旋翼转动时出现轴向窜动。电机底部的三个安装支脚呈圆周均布，支脚的安装孔位间距符合主流4系列航模电机的安装标准，不需要额外设计转接件，就能直接固定在直升机的电机安装座上，安装座的接触面做了平整处理，保证电机固定后转子转动时的同轴度，减少高速转动时的振动。定子部分的绕组排布经过优化，4115规格的定子尺寸对应的扭矩输出，刚好匹配400KV的转速特性，搭配对应规格的电调与螺旋桨，能够在3-6S锂电池供电区间内，输出足够的拉力支撑FPV直升机完成特技动作，同时不会因为过载导致绕组过热。

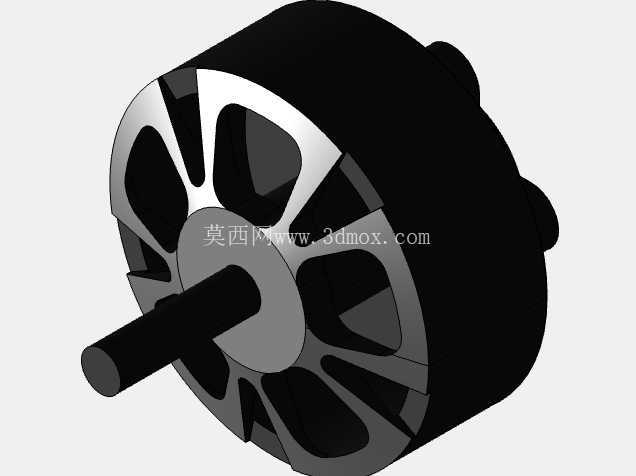

转子外壳的镂空设计是结构设计中的关键细节，圆周方向的镂空槽一方面是为了减轻转子整体重量，降低电机转动时的转动惯量冗余，让电机的油门响应更跟手，适配FPV飞行时的快速动力调整需求；另一方面，镂空槽能够形成空气流通通道，在电机高速转动时，带动空气流过定子绕组表面，带走绕组工作时产生的热量，避免长时间大油门输出时出现退磁问题。转子外壳的外圈做了加厚处理，既可以保证磁钢安装后的结构强度，避免高速转动时磁钢受离心力作用脱落，也能在发生轻微炸机时，对外壳起到一定的防护作用，减少外壳变形导致的转子扫膛问题。

输出轴与转子端盖的配合采用过盈压装加定位销的固定方式，能够承受旋翼转动时产生的反扭矩与轴向拉力，避免大机动飞行时输出轴与转子发生相对转动。电机底部的出线槽做了圆角处理，避免电机电源线在安装时被锐边割破绝缘层，出线位置的空间足够容纳较粗的硅胶电源线，满足大电流供电时的线径要求。在实际选型匹配中，这款电机的重量控制在合理区间，不会给直升机的重心调整带来额外负担，同时扭矩输出特性适配大尺寸主旋翼，在低空特技飞行时，能够快速响应油门变化，提供足够的动力支撑完成翻滚、倒飞等动作，在悬停状态下也能保持稳定的转速输出，减少旋翼转速波动带来的机身晃动。

从三维建模的细节来看，模型还原了电机的所有装配关系，包括定子硅钢片的叠压结构、磁钢的排布位置、轴承的安装位与输出轴的配合公差，能够直接用于航模整机的虚拟装配，验证电机与机架、电调、旋翼系统的安装干涉问题，也可以用于动力系统的仿真分析，计算不同油门开度下的拉力输出与振动特性，为整机的结构优化提供参考。建模时对安装孔位的尺寸、输出轴的螺纹规格、转子的外径尺寸都做了精准还原，保证导出的工程图能够直接用于定制配件的加工，不需要额外进行尺寸测绘。
