GEPRC Mark5穿越机XT60GPS天线集成支架

在FPV穿越机的装机与调试场景中，机架上部的功能件集成安装一直是结构设计的核心痛点之一，尤其是GEPRC Mark5这类5寸花飞机型，既要兼顾XT60供电接口的走线固定、GPS模块的无遮挡安装、ELRS接收机的信号收发，还要给VTX图传天线预留合理的安装位，避免多模块之间的信号干扰，同时还要扛住飞行过程中的大机动过载、炸机冲击，这就对配套安装支架的结构设计提出了非常具体的工程要求。

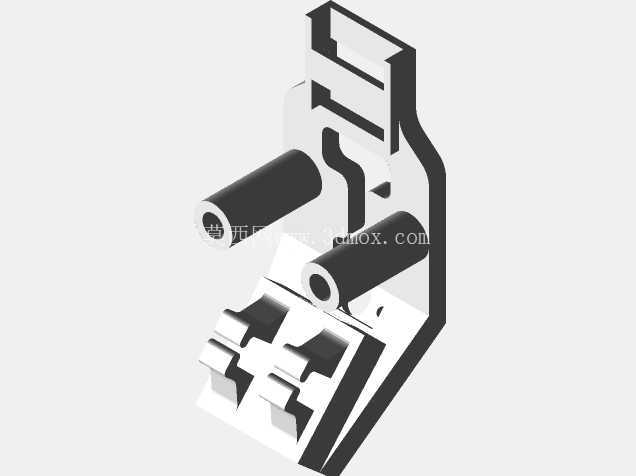

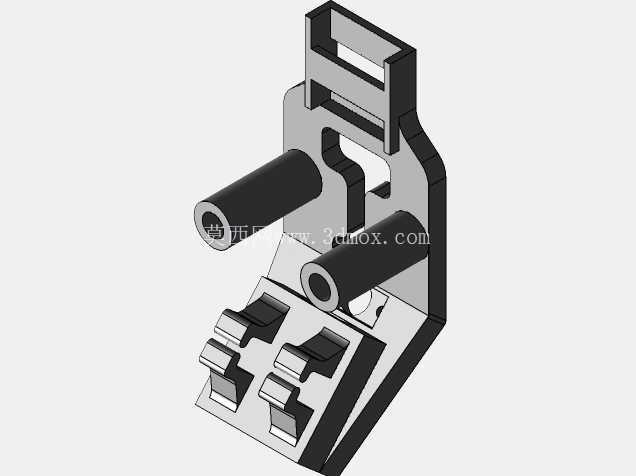

这款支架采用一体化集成设计思路，没有采用传统的多件拼接结构，而是将XT60插头固定位、GPS模块安装槽、ELRS天线固定座、VTX天线安装柱整合为单一打印件，从根源上减少了装机时的螺丝用量与装配公差累积。设计时首先考虑的是安装边界的适配：支架整体贴合Mark5机架顶板的原有安装孔位，不需要额外对机架进行打孔或者切割改装，直接利用机架原有螺丝位就能完成固定，安装后不会突出机架上部的保护圈边界，炸机时不会首先接触地面造成支架断裂。

从功能特性来看，XT60固定位做了侧向走线的开槽设计，电源线从支架侧下方引出，直接连接电调供电端，避免了传统装机时XT60插头悬空、大机动飞行时插头晃动拉扯电源线造成的虚接问题，固定槽的尺寸刚好匹配标准XT60插头的外形，插装后有0.2mm的过盈量，不需要额外打胶就能实现插头的防松固定。GPS模块的安装位设置在支架的最高处，且做了水平校准基准面，安装后GPS模块的陶瓷天线面完全朝上，周围没有碳纤维板或者金属件遮挡，能最大程度保证搜星速度与定位精度，安装槽预留了通用GPS模块的安装孔距，适配市面上绝大多数18x18mm、22x22mm规格的穿越机GPS模块。

ELRS接收机的天线固定位做了斜向45度的走线槽，天线沿着支架侧部延伸到机架外侧，不会和图传天线形成平行走线，有效降低了2.4G频段与图传5.8G频段之间的信号干扰，固定槽做了圆弧过渡，没有尖锐棱角，避免长期飞行震动下天线外皮被磨破造成信号衰减。VTX天线的安装柱采用标准SMA接头内孔设计，安装后天线垂直向上，和GPS模块保持15mm以上的安全间距，既不会遮挡GPS搜星，也能保证图传信号的全向辐射效果，安装柱根部做了3mm的圆角加强，应对炸机时的侧向冲击时不容易出现断裂。

材料选型上明确要求使用TPU线材打印，这是穿越机功能件的典型选材逻辑：TPU材料的邵氏硬度控制在95A左右，既有足够的结构强度支撑各个功能模块的固定，又有合适的韧性吸收飞行震动与炸机冲击，相比PLA、PETG等硬质打印材料，TPU支架在受到侧向冲击时会产生弹性形变卸力，不会出现脆断碎裂的问题，哪怕炸机时直接撞击地面，也能通过自身形变保护内部安装的GPS、接收机等电子元件，降低炸机后的维修成本。

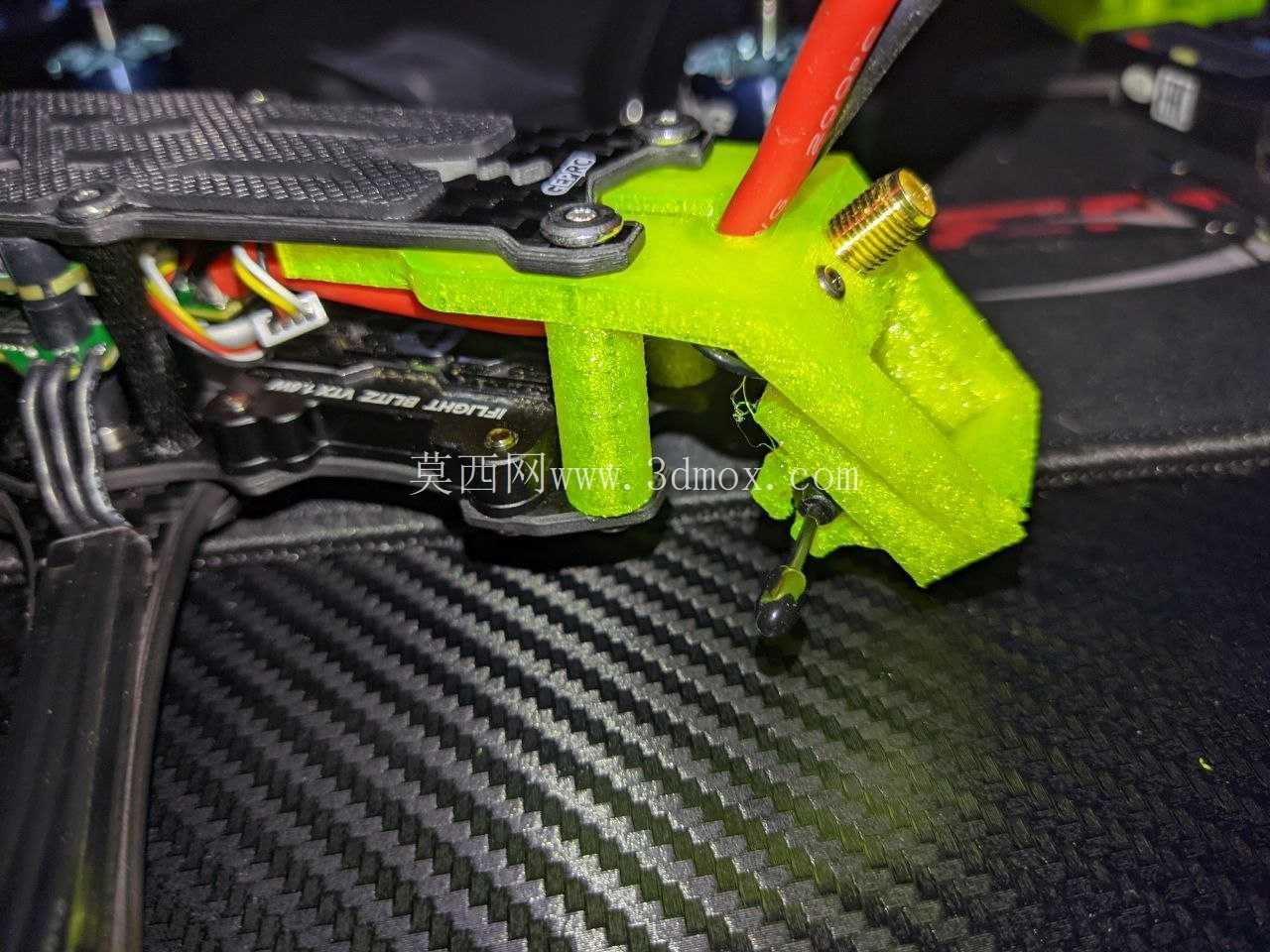

实际装机测试中，这款支架的重量控制在6g以内，不会给5寸穿越机带来额外的负载负担，安装后整机重心依然保持在机架中心位置，不会影响飞行时的机动手感。各个模块的走线都能顺着支架的预留槽位规整布置，不会出现走线凌乱、螺旋桨打线的问题，对于装机新手来说，不需要反复调整各个模块的安装位置，按照支架的预设位直接固定就能完成上部功能件的装配，大幅降低了装机的时间成本与调试难度。在大油门急转、破S、翻滚等特技飞行动作下，支架没有出现共振松动的问题，各个电子元件的固定位置稳定，GPS搜星数量能稳定保持在12颗以上，ELRS遥控信号与图传信号都没有出现断连或者干扰的情况，完全满足花飞与远航场景的使用需求。
