涵道式室内穿越机机架结构设计

这款涵道式穿越机机架是针对室内近景飞行、狭小空间穿越场景开发的飞行平台结构，核心适配3英寸螺旋桨的动力配置，整体结构围绕飞行安全性、结构刚性与轻量化三个核心维度做平衡设计。从实际应用场景来看，这类涵道结构的飞行器主要面向室内影视拍摄、密闭空间巡检、狭小区域侦查类作业，区别于开放式桨叶的常规穿越机，全包裹的涵道圈可以在飞行接触障碍物、墙面或者人员时，避免高速旋转的桨叶直接碰撞外物，既降低桨叶碰撞碎裂的概率，也能避免高速桨叶划伤人员或者碰损拍摄场景内的陈设，适配室内人员密集场景下的低空飞行作业需求。

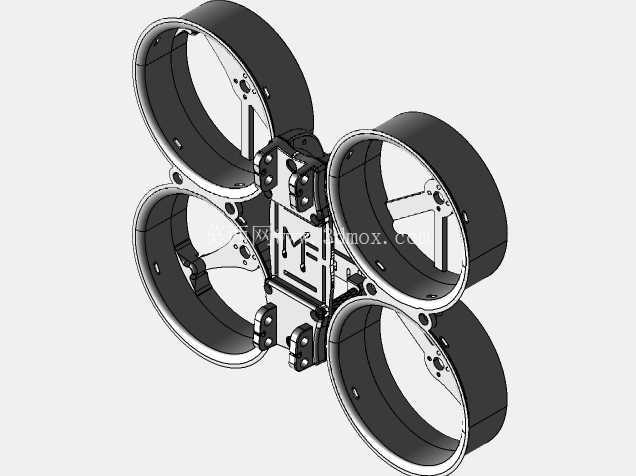

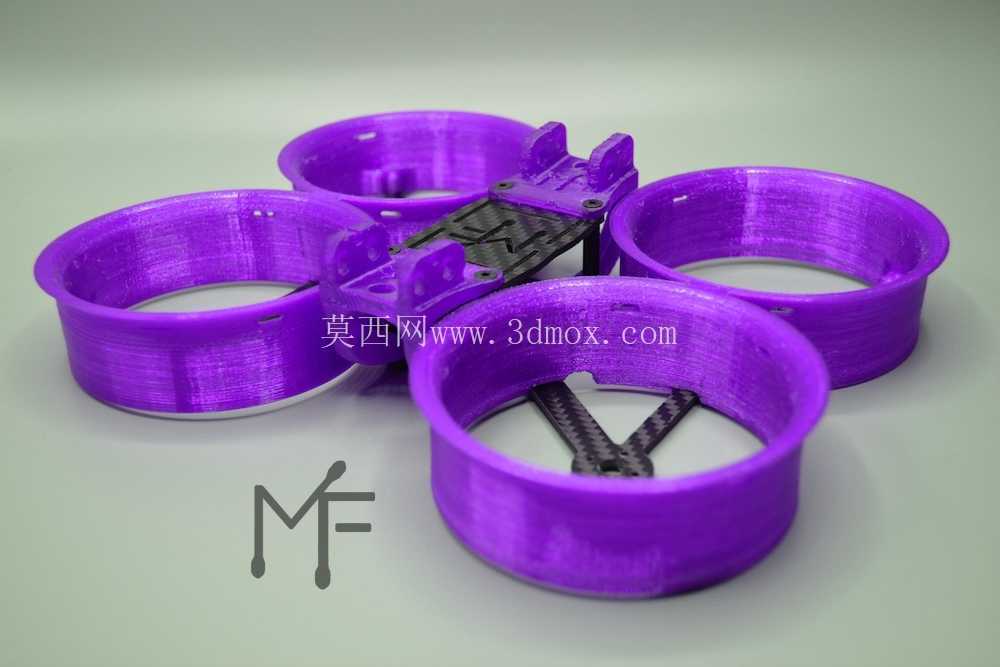

结构设计上，机架核心承载部分采用碳纤维板材加工成型，利用碳纤维材料高比强度的特性，在保证机架整体抗扭刚性的前提下尽可能降低结构自重，涵道保护圈采用韧性较好的高分子材料制作，在发生轻微碰撞时可以通过自身形变吸收冲击能量，避免冲击力直接传递到飞控、电机等核心电子部件，降低炸机后的部件损坏率。四个涵道腔体采用对称式布局，相邻涵道之间通过一体化的连接臂与中心承载板衔接，中心板区域预留了飞控、电调、电池、图传、摄像头等标准FPV部件的安装孔位，孔位间距兼容主流3寸涵道机的通用安装规格，飞控安装位做了分层设计，上层预留摄像头与图传天线的固定位置，下层可布置电调与电源分电板，电池安装位设置在中心板下方重心位置，保证飞行时整机重心落在四个涵道围成的几何中心区域，降低飞行调参的补偿难度。

涵道内壁做了顺滑的圆弧过渡处理，没有突兀的结构凸起，避免桨叶高速旋转时在涵道内部产生紊流影响飞行效率，涵道圈的高度略高于螺旋桨旋转平面，既可以起到侧向碰撞防护作用，也不会因为涵道过深增加不必要的结构重量与飞行风阻。机架前部预留了摄像头安装的可调角度支架位，支持摄像头在0到45度倾角范围内调整，适配不同飞行速度下的视角需求，尾部预留图传天线与接收机天线的固定孔位，天线安装位置远离碳纤维板与动力电源线，避免碳板的屏蔽作用影响信号传输稳定性。

安装边界方面，四个电机安装座设置在每个涵道腔体的中心位置，安装孔位适配1103、1204、1306等主流3寸穿越机电机的孔距规格，涵道内径尺寸严格匹配3英寸螺旋桨的旋转直径，桨尖与涵道内壁预留均匀的安全间隙，既避免桨叶旋转时剐蹭涵道壁，也能利用涵道效应提升桨叶的气动效率。整机装配完成后，对角线电机轴距适配3寸涵道机的常规尺寸范围，机架整体外轮廓没有尖锐突出结构，所有边角都做了圆弧过渡处理，进一步降低碰撞时的冲击力。机架的快拆结构设计也做了针对性优化，涵道圈与中心碳板之间采用卡扣加螺丝的双重固定方式，日常维护更换部件时不需要完全拆解整机，即可快速更换损坏的涵道圈或者电机部件，降低外场作业时的维护难度。

从飞行适配性来看，这种涵道结构的机架相比开放式机架，飞行时的噪音更低，在室内作业时不会产生过大的噪音干扰，同时涵道产生的额外升力可以提升整机的悬停稳定性，在低速飞行、室内悬停拍摄时画面稳定性更优，适合搭载轻量化的运动相机完成室内近景的航拍作业。结构设计时也充分考虑了走线需求，中心板与连接臂位置预留了走线槽，动力线与信号线可以沿着走线槽布置，避免线材外露被桨叶打到，同时也能让整机外观更整洁，降低飞行时的线材风阻。
