小型四旋翼微型无人机结构设计方案

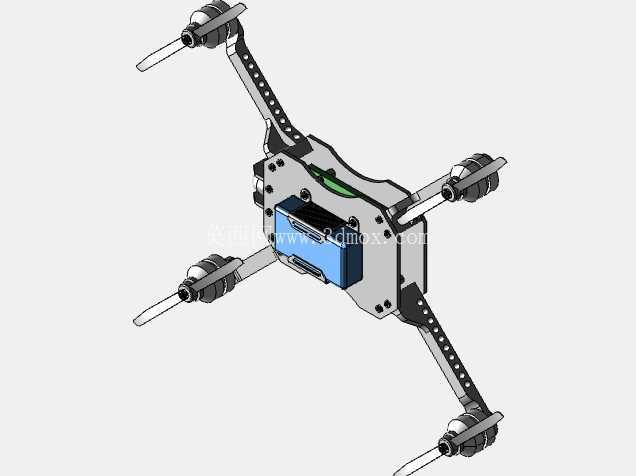

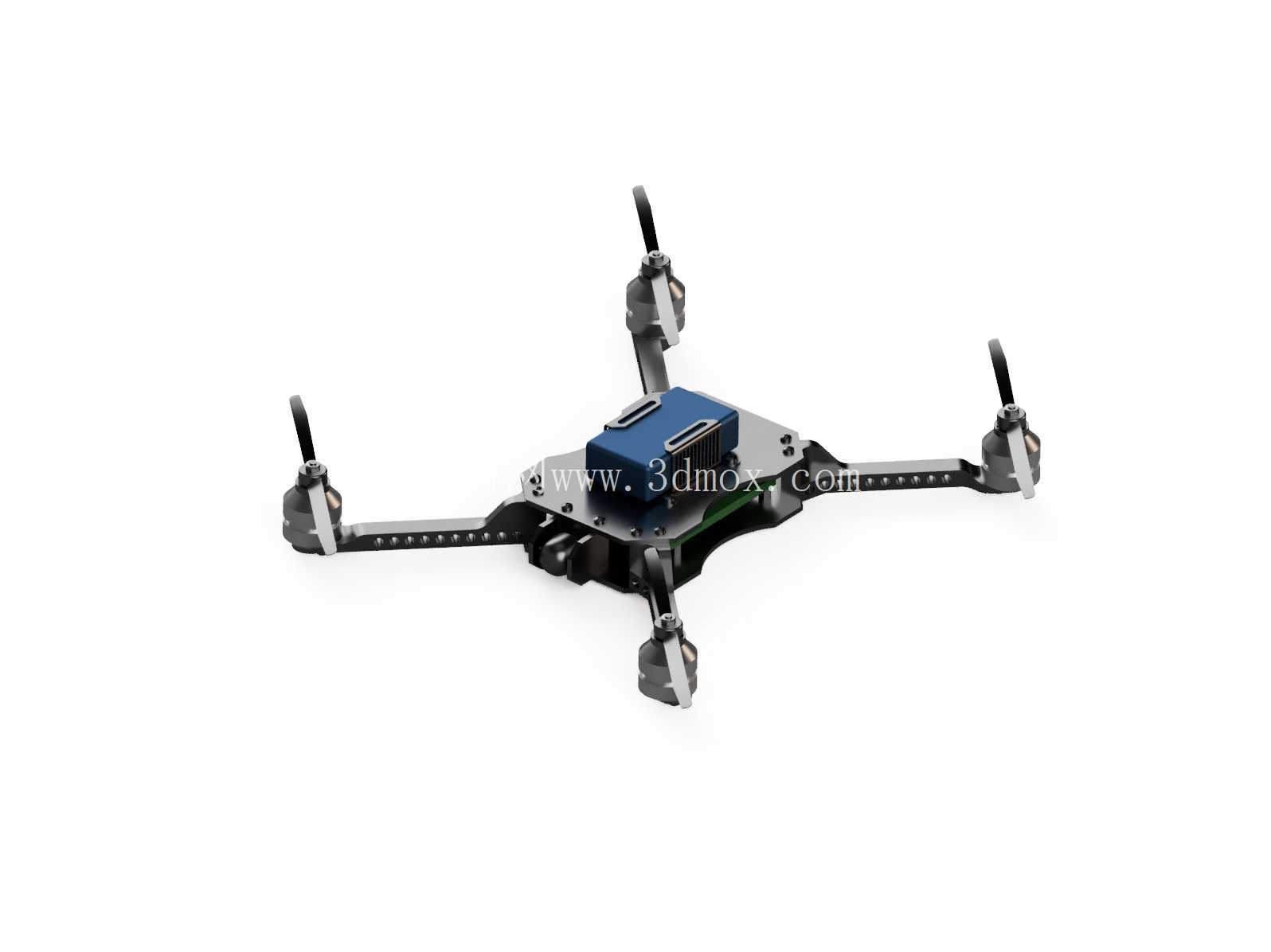

这款微型四旋翼飞行器的结构设计，核心围绕小载荷近距作业场景的实际需求展开，可适配室内巡检、狭小空间探测、低空近距影像采集等多种作业场景，在民用消费级作业、小型工业巡检领域都有明确的落地空间。整机采用四轴交叉式布局，机臂采用可折叠式铰接结构，收纳状态下机臂可贴合机身主体收拢，大幅缩小收纳占用空间，展开后机臂与机身连接处设置定位卡榫，可保证飞行状态下机臂无窜动、无虚位，避免飞行过程中因结构间隙产生的振动传递到飞控模块，影响飞行姿态稳定性。

机身核心承载框架采用分层式堆叠设计，从下到上依次为电源安装层、飞控与电调集成层、功能载荷挂载层，各层之间采用铜柱加定位销的连接方式，既保证层间连接的结构刚度，又能预留足够的走线空间，避免线束挤压干涉。电源安装层设置弹性卡扣结构，可适配常规规格的锂聚合物电池，卡扣内侧贴附缓冲泡棉，可抵消飞行过程中电池的窜动冲击，同时预留电池接口的避让空间，方便快速插拔更换电池，缩短作业间隔时间。飞控与电调集成层做了局部沉台设计，将飞控主板嵌入框架沉台内，降低整机重心高度，提升飞行姿态调整时的响应速度，电调模块直接贴合框架内侧的导热凸台布置，可通过金属框架将电调工作产生的热量快速散出，避免长时间飞行时电调过热触发保护。

机臂部分采用碳纤维复合材质的薄壁结构，在保证抗弯抗扭刚度的前提下尽可能降低自身重量，机臂末端的电机安装座设置角度微调余量，可根据实际试飞的动力匹配情况微调电机安装倾角，抵消不同批次电机的动力输出偏差，保证四个旋翼的动力输出平面处于同一水平面，降低飞控的姿态修正负荷。旋翼采用快拆式卡扣设计，无需额外工具即可完成旋翼的拆装更换，卡扣处设置防松脱卡舌，可避免高速旋转时旋翼松脱引发的飞行事故。

功能载荷挂载层位于机身最上方，设置通用型挂载接口，可根据不同作业需求更换轻量化摄像头、微型气体传感器、小型喊话模块等不同功能载荷，接口处预留标准通讯触点，无需额外接线即可实现载荷与飞控系统的信号连通。整机的结构设计全程遵循自顶向下的设计逻辑，从整机的重量、尺寸、载荷能力等核心指标出发，先确定整体布局框架，再逐层拆解各部件的设计边界，所有零部件的安装位置都预留了足够的装配操作空间，比如电机固定螺丝的安装位预留了螺丝刀操作的避让空间，各接插件的插拔位置都没有其他结构遮挡，可大幅提升整机组装与后期维护的效率。

在结构刚度匹配上，设计过程中针对机臂的受力情况做了针对性的刚度优化，机臂靠近机身的位置做了局部加厚处理，抵消旋翼升力传递到机臂根部产生的弯曲应力，避免长时间飞行后机臂产生塑性形变。整机的重心设计严格控制在四个旋翼形成的升力平面中心位置，所有部件的安装位置都围绕重心做对称布置，电池安装位设置在整机重心的正下方，即使电池重量有小幅偏差，也不会对整机的重心平衡产生过大影响。起落架采用一体化的弹性塑料结构，直接卡接在机身框架下方，降落时可通过自身弹性形变吸收落地冲击，避免冲击力直接传递到机身内部的电子元器件，同时起落架的高度做了精准控制，既保证下方挂载的摄像头不会被起落架遮挡视野，又不会因为高度过高增加整机的风阻。

针对不同作业环境的适配性，整机结构的外露接缝处都做了窄缝设计，可减少日常使用中灰尘、细小杂物进入机身内部的概率，机身框架的边角位置都做了圆弧过渡处理，既避免尖锐边角在搬运、使用过程中划伤操作人员，也能降低飞行过程中的空气阻力。各电子部件的安装位都预留了散热间隙，尤其是飞控、电调这类发热部件，周围没有封闭的遮挡结构，飞行过程中产生的气流可直接带走部件表面的热量，保证长时间作业时电子部件的工作温度处于合理区间。
