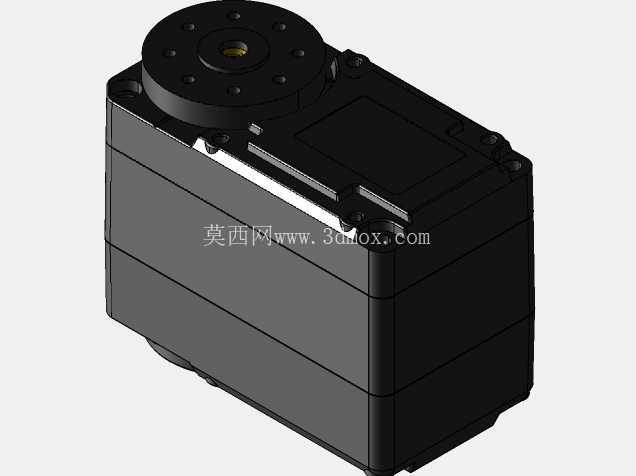

全金属齿轮串行总线机器人伺服执行机构

　　传动链部分采用全金属齿轮组设计，从电机输出轴的小模数主动齿到输出端的大直径从动齿，全部采用金属材质加工，相比同尺寸尼龙齿轮的舵机，抗冲击负载能力提升明显，在机器人关节遇到瞬时外力冲击、或者启停瞬间的扭矩峰值工况下，不容易出现打齿失效的问题，能适配需要频繁正反转、动态负载波动的运动场景。输出端采用标准的圆形法兰盘结构，法兰上均匀分布多个安装孔位，中心设置定位轴孔，既可以通过法兰面直接和机器人的肢体结构件锁附连接，也可以通过配套的舵盘转接不同的负载结构，安装边界上，主体采用方正的盒式壳体，壳体侧面预留有标准的安装固定孔位，既可以侧面锁附固定在结构支架上，也可以通过底部的安装位实现卧式安装，能适配不同结构的机器人关节布局需求，不需要额外设计复杂的转接支架就能完成装配。在桌面级仿生机器人、小型多轴机械臂、教育类竞赛机器人的关节驱动选型中，串行总线伺服是兼顾布线简洁度、控制精度与负载能力的核心执行部件，这款全金属齿轮结构的串行总线伺服，正是针对这类小负载多关节运动场景设计的驱动单元。从结构设计思路来看，这款伺服摒弃了传统PWM舵机的单通道信号控制逻辑，采用串行总线通信架构，仅需两根信号线即可完成多台伺服的级联连接，对于关节数量动辄十几个的仿生四足、双足机器人而言，能大幅降低主控端的IO占用率，同时减少线束在运动关节处的弯折磨损风险，解决了传统并行舵机布线杂乱、信号干扰概率高的痛点。

　　从实际用途来看，这类串行总线伺服除了应用在小型机器人关节驱动场景，也可以用于自动化设备里的小型点位运动机构，比如小型物料分拣装置的摆臂驱动、展示装置的多角度转动机构、摄影云台的角度调节单元，只要是需要精确角度控制、安装空间紧凑、负载在额定范围内的转动场景，都可以选用这类伺服作为执行部件。功能特性上，内置的位置反馈单元可以实时回传当前输出轴的角度位置，配合总线通信协议，主控端可以实时读取每个关节的实际转动角度，不需要额外加装外置传感器就能实现闭环位置控制，相比开环控制的传统舵机，能有效避免丢步、位置偏差累积的问题，在做机器人步态控制、机械臂路径规划的时候，能获得更精准的运动轨迹。

　　壳体设计上采用拼接式硬质壳体，接缝处做了贴合处理，既可以保证内部齿轮组、控制电路板的防护性，避免日常使用中的灰尘、细小杂物进入传动腔影响齿轮啮合，也能在结构上提供足够的刚性，在输出轴承受径向负载的时候，壳体不会产生明显的形变，保证齿轮啮合的中心距稳定，降低传动过程中的噪音和磨损。设计过程中充分考虑了多关节级联的供电需求，总线接口采用统一的供电与信号集成接口，多台伺服级联的时候可以统一供电，不需要为每个伺服单独布设供电线路，进一步简化了设备内部的布线结构，对于结构紧凑的小型设备来说，能节省大量的布线空间，降低整体结构的设计难度。

　　在安装适配性上，输出法兰的孔位尺寸、主体的安装孔距都兼容主流的串行舵机安装标准，用户在做设备迭代或者替换原有舵机的时候，不需要重新修改结构件的安装孔位，就能直接替换安装，降低了选型替换的适配成本。传动齿轮的齿形经过优化设计，啮合间隙控制在较小的范围内，在输出轴做小角度调整的时候，不会出现明显的回程空程，在需要精准定位的场景下，比如机械臂末端的小范围位置调整、云台的精准角度对准，能保证定位精度满足使用要求。内部的驱动电路集成了过流保护、温度保护功能，当伺服长时间堵转或者负载超过额定值的时候，会自动限制输出扭矩，避免电机长时间过流烧毁，提升了长时间运行的可靠性，适合在无人值守的展示类设备、长时间运行的教学演示装置中使用。
