带安装支架舵机式伺服执行元件结构

在桌面级小型自动化设备、航模舵面控制、智能小车转向机构、小型机械臂关节驱动这类对空间占用、控制精度有明确要求的场景里，这类小规格伺服执行元件的选型适配一直是结构设计阶段的重点环节。不同于大功率工业伺服系统配套的减速机、编码器整套组件，这类紧凑型伺服元件把驱动电机、减速齿轮组、位置反馈电位计、控制电路全部集成在单块壳体内，不需要额外搭配复杂的外围驱动模块，只需要给对应控制线输入指定周期的PWM信号，就能实现输出轴0到180度范围内的任意角度锁止，完全能满足小负载工况下的角度定位需求。

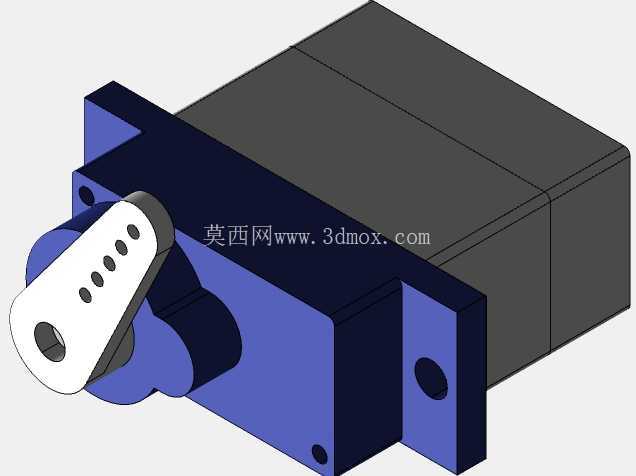

从结构设计的角度拆解这个模型，首先能看到主体外壳采用方正的块式布局，壳体两侧延伸出带安装孔的固定耳片，两个安装孔的中心距、孔径都做了标准化适配，不管是用M2还是M2.5的螺丝固定，都能直接卡在常见的铝型材槽位、3D打印安装座或者航模机身的预留安装位上，不需要额外做转接件。输出轴端搭配的一字型摇臂是这类伺服元件最常用的传动连接件，摇臂上沿长度方向排布的多个等距安装孔，是为了适配不同的传动拉杆安装位置——当需要更大的输出直线行程时，可以把拉杆固定在离输出轴中心更远的孔位，需要更大输出扭矩的时候，则把拉杆固定在靠近轴心的孔位，不用更换摇臂就能适配不同的传动比需求，这点在做小型机构迭代的时候能省不少重新加工连接件的时间。

实际做结构布局的时候，首先要注意这个元件的安装边界：主体壳体的方形轮廓要预留足够的避让空间，尤其是输出轴带摇臂的一侧，要核算摇臂在整个转动行程里的扫掠范围，避免摇臂转动时和周边的结构件、线束发生干涉。很多新手做设计的时候容易只算静态的安装尺寸，忽略摇臂转动时的最大外轮廓，等到装配完试机的时候才发现摇臂磕到旁边的传感器或者机架，不得不返工修改安装位。其次是接线端的预留空间，这类伺服元件的控制线和电源线一般从壳体尾部或者侧面引出，布线的时候要留够线的弯折半径，不能把线死死压在壳体和安装板之间，不然设备运行久了线皮磨损很容易出现信号中断的问题。

从功能特性上来说，这类伺服元件的位置锁止是靠内部电位计反馈角度偏差，再通过控制电路调整电机的正反转来实现的，所以在选型的时候要结合实际负载的扭矩需求来选对应规格的产品，不要超负载使用——如果负载超过了输出轴的额定锁止扭矩，不仅会出现角度定位不准的问题，长时间堵转还会烧坏内部的驱动电路和电机绕组。另外在做三维建模装配的时候，要把输出轴的转动自由度按照实际的活动范围做限位约束，不要做360度可转的错误约束，不然后续做运动仿真的时候得出的行程、干涉检查结果都会出错，没法给实际加工装配提供准确的参考。

很多做小型智能设备、教学实验装置的工程师都习惯把这类伺服元件作为首选角度执行部件，核心原因就是它的集成度足够高，不需要自己设计减速箱、做位置反馈的校准，买回来只要匹配对应的控制信号就能直接用，能大幅缩短整个项目的开发周期。在建模的时候还原这类元件的真实安装尺寸、接口位置、活动行程，后续做整体装配的时候就能提前排查出安装干涉、行程不足这类常见问题，避免等到实物加工完才发现结构不匹配，浪费加工成本和调试时间。尤其是做批量产品的结构设计时，这类标准外购件的模型精度直接影响整个产品的装配良率，每一个安装孔的位置、每一处凸台的轮廓尺寸都要和实物完全对齐，不能靠大致的外形尺寸去估算，不然生产的时候很容易出现安装孔对不上、外壳和周边结构间隙不均匀的问题。
