10kgf/cm扭矩金属齿舵机伺服电机结构

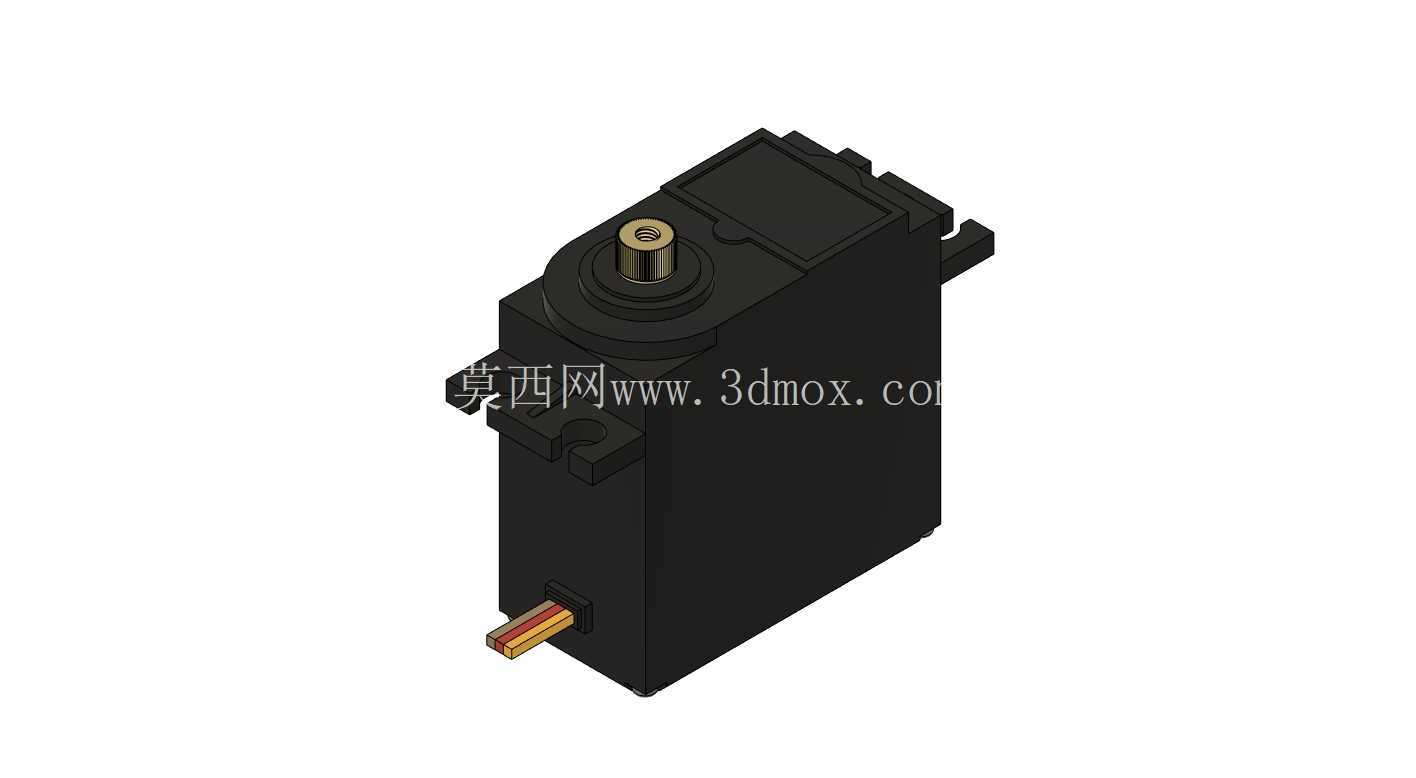

　　这款大扭矩舵机常被用于小型移动机器人关节驱动、机械臂末端姿态调整、航模舵面控制以及创客类自动化小装置的动力输出环节，针对需要稳定扭矩输出、精准位置控制的场景设计，尤其适配Arduino等开源控制板的PWM信号驱动逻辑，能直接接收微控制器输出的脉宽调制信号完成角度定位，无需额外搭配复杂的驱动电路，降低了小型项目的硬件搭建门槛。从结构设计来看，这款舵机采用标准矩形外壳布局，顶部输出轴采用金属齿结构，相比普通塑料齿舵机能承受更大的负载冲击，避免堵转或过载时打齿损坏的问题，输出轴端部预留标准花键结构，可直接匹配市面上通用的舵机摇臂、舵盘配件，无需额外定制连接件。

　　外壳侧面设置定位凸台与安装孔位，安装孔间距符合通用大扭矩舵机的安装规范，可直接替换同规格的传统舵机，不用重新调整安装支架的开孔位置，适配现有多数机器人关节、航模机身的安装位。出线端从壳体尾部引出，采用标准三线接口定义，分别对应电源正、电源地与信号输入，接线时无需额外定义引脚定义，直接对应控制板的舵机接口即可完成接线，减少接线错误概率。设计过程中重点考虑了输出扭矩的传递效率，内部减速齿轮组采用逐级减速结构，将电机的高转速低扭矩输出转化为低转速高扭矩的轴端输出，10kgf/cm的输出扭矩可满足小型机械臂抬升1kg负载、机器人转向机构驱动、航模副翼/升降舵偏转的动力需求，在额定电压下可稳定保持输出轴的定位力矩，不会因为外力扰动出现角度偏移。壳体采用高强度工程塑料注塑成型，表面设置加强筋结构，既保证了整体结构强度，避免内部齿轮组受外力挤压出现啮合偏差，又控制了整体重量，适配对自重有要求的移动机器人、航模类应用场景。安装边界方面，这款舵机的整体外形尺寸符合标准大舵机的尺寸规范，长度、宽度、高度尺寸可兼容多数标准舵机安装位，输出轴中心到壳体安装面的距离、出线端的预留空间都经过优化，安装时不会和周边结构件出现干涉，尾部出线位置预留了线材弯折空间，避免安装后线材被壳体与安装支架挤压破损。

　　实际使用中，这类舵机的控制逻辑简单，仅需给信号端输入周期20ms、脉宽0.5ms-2.5ms的PWM信号即可对应0-180度的角度输出，部分工况下可通过调整控制信号实现更大角度的转动，适配不同的行程需求。针对机器人项目的应用场景，这款舵机的堵转保护特性也做了优化，短时间堵转不会直接烧毁内部电机，可应对项目调试阶段的误操作情况，降低调试过程中的硬件损耗。结构建模过程中还原了舵机的所有外部安装特征，包括输出轴的花键细节、壳体的安装孔位、侧面的定位凸台、尾部的出线结构，可直接用于整机装配的干涉检查、安装支架的配套设计，不用再额外测绘实物尺寸，能缩短小型机器人、自动化装置的设计周期。

　　建模时对内部齿轮组的布局做了简化处理，重点保留外部安装接口的尺寸精度，确保装配时的尺寸匹配度，对于结构设计人员来说，可直接调用该模型完成整体结构的布局设计，验证舵机安装后与周边结构件的间隙是否合理，出线位置是否会和其他部件产生干涉，输出轴连接摇臂后的运动行程是否会碰到周边结构。在选型适配时，需要注意这款舵机的额定工作电压范围，避免过压驱动导致内部电路损坏，同时安装时要保证输出轴与被驱动部件的同轴度，避免额外的径向力作用在输出轴上，加速轴承与齿轮的磨损。对于创客项目、教学类机器人开发来说，这款舵机的通用性强，配件获取容易，控制逻辑简单，是需要中等扭矩输出场景的常用执行部件，建模时还原的所有安装细节都能直接对接实际加工的安装结构，减少设计与实物装配的误差。
