金属齿轮箱直流减速电机FF180PA结构

在小型智能传动装置的选型与结构设计环节，这类带金属齿轮箱的直流减速动力单元，是很多小扭矩低转速传动场景的核心适配部件。日常做小型电子锁具、桌面级小型传动机构、手持电动小工具、智能小家电传动模块的结构开发时，经常会用到这类集成式减速电机，它不需要设计人员额外搭建减速齿轮组，直接输出适配的低转速高扭矩动力，能大幅缩减小型传动系统的开发周期，减少零散齿轮装配带来的公差累积问题。

从实际使用的角度看，这类电机的核心功能是把普通直流电机的高转速低扭矩输出，通过内置的金属齿轮组做减速增扭，匹配小型机构需要的低转速大扭矩动力需求。和塑料齿轮箱的同规格减速电机相比，金属齿轮箱的抗过载能力更强，在频繁正反转、短时冲击负载的使用场景下，齿轮打齿失效的概率更低，使用寿命更长，适合对传动可靠性有一定要求的小型民用、消费类电子传动场景。

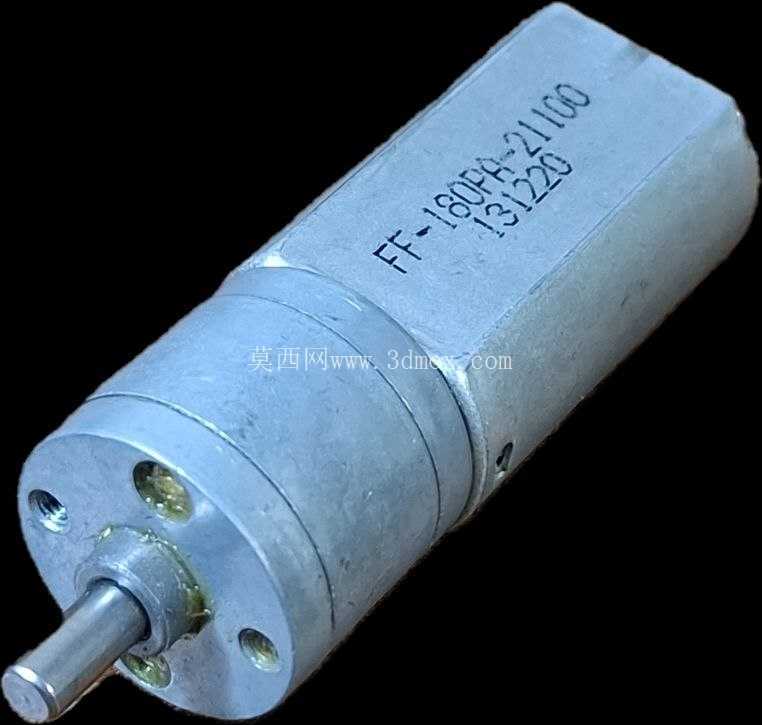

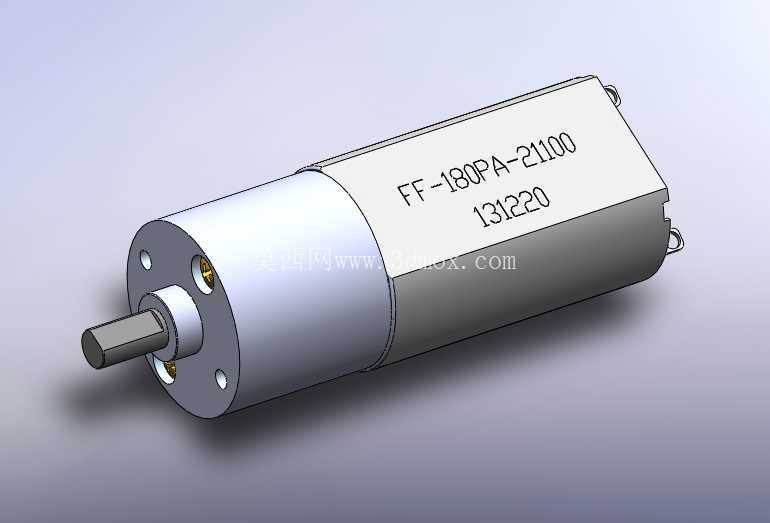

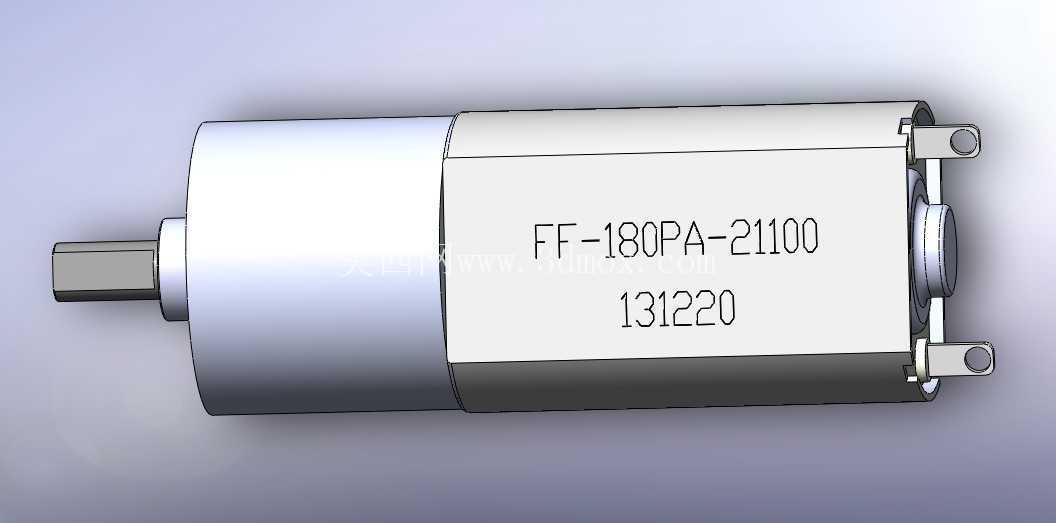

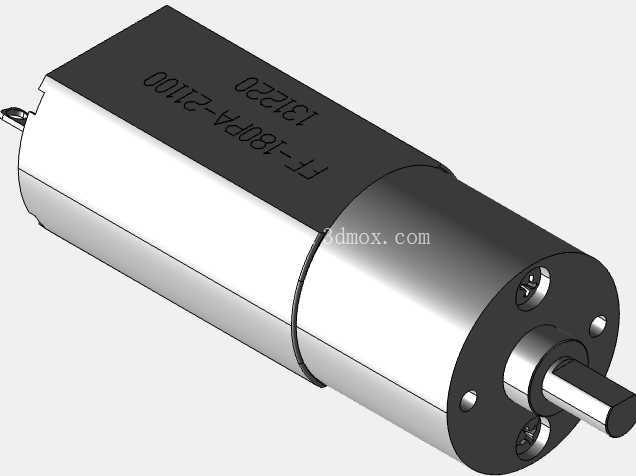

做这类电机的三维结构建模时，首先要明确安装边界的尺寸约束，齿轮箱端的直径是安装定位的核心基准，输出轴的直径、伸出长度直接和负载端的联轴结构匹配，建模时需要严格保证输出轴和齿轮箱安装端面的同轴度公差，否则实际装配后会出现输出轴卡滞、传动噪音过大的问题。电机本体和齿轮箱的连接台阶是结构限位的关键，建模时要把这个台阶的配合尺寸做准，方便后续在装配体里做配合约束，不会出现装配干涉。输出轴端的两个安装孔位是这类电机的标准安装结构，建模时要准确还原孔位的中心距、孔深以及螺纹规格，方便设计人员直接调用模型做安装板的孔位排布，不用反复核对实物尺寸。

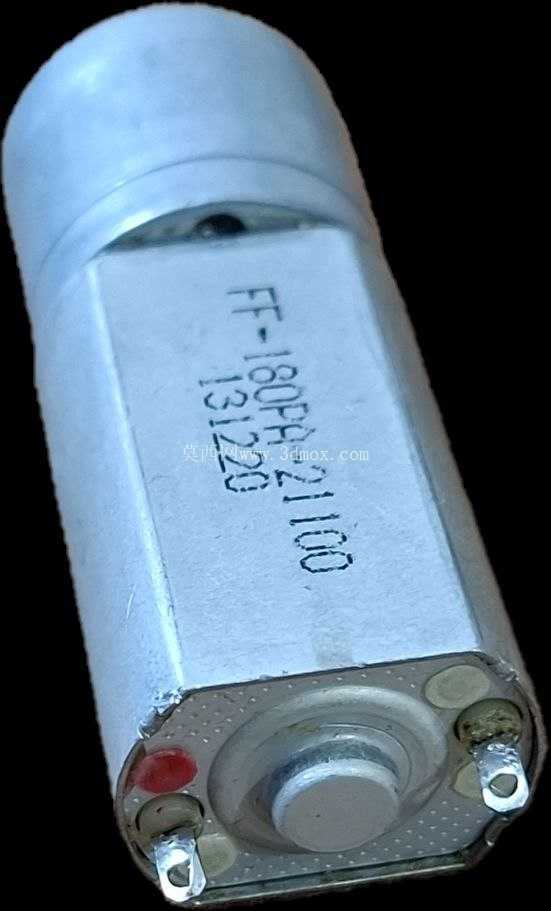

从设计思路上看，这类集成式减速电机把减速齿轮组完全封装在金属齿轮箱内部，不需要用户额外做齿轮箱的密封与润滑设计，出厂时已经预填了润滑脂，能保证长期使用的传动顺畅度。电机尾部的两个接线端子是供电接入端，建模时要还原端子的位置和尺寸，方便后续做接线结构的避让设计，不会出现装配时线材和周边结构干涉的问题。整体外形做了同轴式的布局，齿轮箱和电机本体同轴连接，整体结构紧凑，径向占用空间小，适合在狭窄的安装空间内布置，很多小型圆筒状结构的传动装置都会优先选用这类同轴布局的减速电机。

实际选型应用时，要注意这类电机的轴伸长度和安装端面的尺寸匹配，如果负载端的联轴结构过深，会顶到输出轴根部，导致电机转动卡滞甚至烧毁；如果安装孔位的同轴度偏差过大，会导致电机安装后受径向力，长期运行会加速轴承磨损，缩短使用寿命。建模时还原的外形细节，比如电机本体的外壳接缝、齿轮箱端盖的固定螺丝位置，都能帮助结构设计人员在做整体装配时提前预判干涉风险，比如有些设计会在电机周边布置筋位或者其他电子元件，如果没有准确还原这些细节，很容易出现实际装配时零件顶到电机外壳的问题。

在通讯类小型工具、消费类电子产品的传动结构里，这类小尺寸减速电机的应用非常普遍，比如小型自动翻盖结构、微型推送机构、小型旋转展示台，都能看到这类电机的身影。它的动力输出平稳，噪音控制优于普通的高速直流电机，因为经过齿轮减速后，输出转速降到了适合小型机构直接驱动的区间，不需要额外再加装减速结构，整体方案的结构成本更低，装配工序更简单。做三维建模的时候，还要注意齿轮箱和电机本体连接位置的台阶过渡，这个位置是很多设计人员容易忽略的安装避让点，如果安装板的开孔只做了和齿轮箱直径匹配的尺寸，没有给这个连接台阶留出避让空间，会导致电机无法安装到位，出现装配间隙过大的问题。输出轴端的锥孔结构是用来和负载端做周向固定的，建模时要准确还原锥孔的直径和深度，方便设计人员匹配对应的固定销或者紧定结构，保证动力传输时不会出现轴和负载打滑的问题。
