500转行星减速直流驱动电机结构

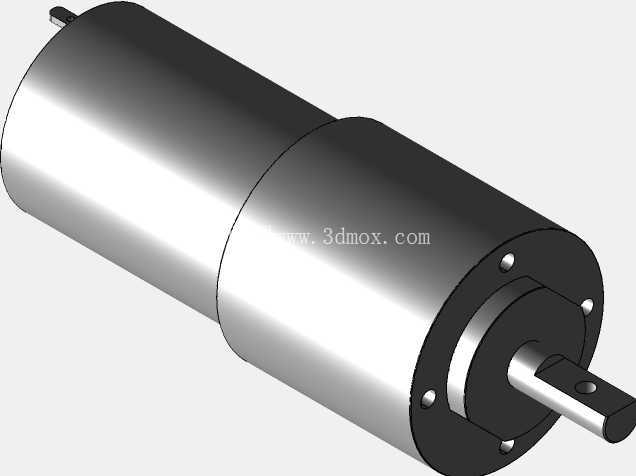

　　这款行星减速驱动单元在小型自动化设备、桌面级机器人、精密传动工位的应用覆盖度极高，日常做设备选型时，这类集成行星减速结构的电机往往是小空间大扭矩输出场景的首选，不需要额外搭配独立减速箱，整机同轴度更容易保证，装配环节的公差累积也能控制在更小范围内。从结构设计逻辑来看，这款电机采用直筒式同轴布局，驱动段与减速段外壳做了等径衔接，外壳采用金属机加工表面处理，既可以保证结构强度，也能在连续运转时通过金属壳体快速散出绕组产生的热量，避免长时间负载下出现过热退磁的问题。输出端采用扁位轴设计，轴端预留的安装平面可以直接和负载端的联轴器、传动轮锁紧，不需要额外加工键槽，小扭矩场景下靠平面锁紧就能避免轴与连接件之间出现打滑空转，装配效率比光轴配合顶丝的结构高很多。安装边界上，整机为圆柱外形，固定时可以通过尾部的安装凸台或者筒身的抱箍结构完成固定，不需要额外设计复杂的安装支座，对于空间紧凑的小型设备来说，这种圆柱外形的适配性更强，不管是内嵌在设备结构内部还是外置安装，都不会出现方形减速箱那样的棱角干涉问题。

　　行星减速结构布置在输出端一侧，内齿圈与外壳集成在一起，行星轮围绕中心太阳轮排布，这种结构的传动效率比普通蜗轮蜗杆减速结构高很多，回程间隙也能控制在较小范围内，对于需要频繁正反转、定位精度有一定要求的工位来说，这种结构的传动刚性足够，不会出现反向传动的空程差问题。实际使用场景中，这类500转输出转速的减速电机，常被用在小型传送带驱动、智能小车行走驱动、精密阀门开度调节、小型升降机构的动力输出环节，额定转速下的输出扭矩可以覆盖大部分轻负载传动需求，不需要额外做减速增扭的结构改造。

　　设计建模时，需要重点关注输出轴的伸出长度与轴径公差，扁位的加工尺寸要和常用联轴器的锁紧槽尺寸匹配，端盖上的固定螺丝孔位要做均匀排布，保证端盖压紧时内部轴承的受力均匀，避免出现轴承偏磨导致的运转噪音过大、寿命缩短问题。筒身的两段衔接位置要做同轴度公差约束，因为电机内部的转子与减速段的行星架是同轴传动，如果两段壳体的同轴度超差，运转时会出现转子扫膛、行星轮偏载的问题，直接影响整机的运转平顺性。绕组段的外壳壁厚要兼顾散热与结构强度，壁厚过薄会导致装配时容易出现壳体变形，挤压内部定子绕组，壁厚过厚则会增加整机重量，也会影响热量向外传导的效率。

　　输出端的轴承选型要匹配径向负载需求，因为很多场景下输出轴会承受一定的径向力，比如带轮传动、齿轮啮合传动时的径向作用力，轴承的额定动载荷要留有足够的安全余量，避免长时间负载下轴承提前失效。尾部的输出轴（电机后端）可以搭配编码器做转速闭环控制，如果不需要闭环控制的场景也可以直接用端盖封死，建模时预留的安装接口可以兼容两种配置，不需要重新修改主体外壳结构。这类集成式行星减速电机相比分体式的电机加减速箱组合，总长度更短，传动链的连接环节更少，没有额外的联轴器连接误差，整体的传动刚性更好，在对安装空间有严格限制的小型设备里优势非常明显。日常做结构设计时，如果选用这类电机，只需要在安装位设计对应的抱箍或者端面安装孔，不需要额外考虑电机与减速箱的对接公差，能大幅缩短结构设计的周期，也能减少装配环节的调试工作量。
